Серія TN-5916
Знято з
виробництва! |
| EN 50155
сумісні, 16 портові NAT маршрутизатори |
 |
EN 50155
сумісні, 16 портові NAT маршрутизатори |
 |
|
 |

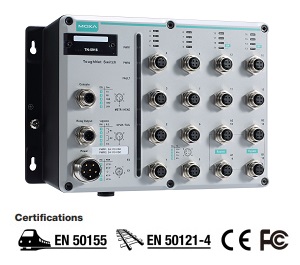

Маршрутизатори серії MOXA ToughNet TN-5916 призначені для використання в рухливих магістральних мережах, мають надійні М12 з'єднувачі і підтримують чотири магістральних порти з релейною функцією перемикання (bypass relay). Вони підтримують функції NAT і маршрутизації для полегшення розгортання мережевих додатків. MOXA ToughNet TN-5916 маршрутизатори використовують M12 і інші кільцеві роз'єми для забезпечення щільного, надійного з'єднання і гарантують надійний захист від екологічних впливів, таких як вібрації і удари. MOXA ToughNet TN-5916 маршрутизатори підтримують широкий вхідний діапазон напруги 12/24/36/48, 72/96/110В постійного струму або 110/220В постійного струму. MOXA ToughNet TN-5916 маршрутизатори працюють в розширеному діапазоні робочих температур від -40 до 75 ° C і відповідають вимогам стандартів EN 50155 / 50121-4, що забезпечує їм надійну роботу в різних промислових застосуваннях. |
|
|
Особливості |
|
|
| ° |
Маршрутизація дозволяє розділити велику мережу на ієрархічні підмережі |
| ° |
NAT робить управління IP адресами простіше, так як кінцеві пристрої в різних місцях зможуть використовувати однакові IP адреси |
| ° |
EN50155-сумісне рішення Ethernet маршрутизатора для залізничних застосувань |
| ° |
Підтримка Турбо кільця і RSTP / STP для мережевого резервування |
| ° |
Підтримка IGMP V1 / V2 для фільтрації мультикастового трафіку |
| ° |
Підтримка IEEE 802.1Q VLAN для спрощення планування мережі |
| ° |
Підтримка
QoS (IEEE 802.1p/1Q
і TOS / DiffServ) |
| ° |
Підтримка 802.3ad для оптимізації використання смуги пропускання |
| ° |
Підтримка SNMPv3, HTTPS і SSH для забезпечення мережевої безпеки |
| ° |
Підтримка SNMP V1 / V2C / V3 для різних рівнів безпечного управління |
| ° |
"Дзеркальні" порти для зручності налагодження |
| ° |
Автоматичні попередження про аварійні ситуації по email і на релейних виходах |
| ° |
Line-swap fast recovery |
| ° |
LLDP для автоматичного виявлення топології мережі для програмного забезпечення управління |
| ° |
Конфігурація з використанням Web browser, Telnet / Serial консолі, і Windows utility |
| ° |
DIN-Rail або панельна установка |
| ° |
Підтримка MXview - індустріальної мережевої системи управління. |
|
|
|
Специфікації |
|
|
| ¤Технології |
| Стандарти |
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X),
IEEE 802.3x для
контролю потоку,
IEEE 802.1D-2004 для Spanning Tree
протоколу,
IEEE 802.1W для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для
аутентифікації,
IEEE 802.3ad для Port Trunk
з LACP |
| Протоколи |
IGMPv1/v2, SNMPv1/v2c/v3, SNMP Trap, SNMP Inform, DHCP Server, SNTP, SMTP Client, HTTP, HTTPS, Telnet Server, SSH, Syslog, LLDP, NTP Server/Client |
| MIB |
Static route, RIP V1/V2, NAT, VRRP для
резервування маршрутизації |
| Контроль
потоку |
IEEE802.3x, back pressure |
| ¤
Комутатор |
| Пріорітетних
черг |
4 |
| IGMP
груп |
256 |
| Макс. VLAN |
16 |
| VLAN номера (VID) |
від
1 до 4094 |
| ¤
Інтерфейси |
| M12 Fast Ethernet
порти |
На передній панелі, 10 / 100BaseT (X) auto negotiation speed, F / H duplex mode і auto MDI / MDI-X з функцією релейного перемикання 4 бекбон портів |
| Індикатори |
10/100M (fast Ethernet port), 10/100/1000M (Gigabit Ethernet port) |
| Контакти
аварії |
2 релейних виходи в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
| Системні
індикатори |
PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| Консольний порт |
M12 5-контактний роз'єм |
| ¤
Механічні |
| Корпус |
Металевий, IP54 з опціональними ковпачками для невикористовуваних роз'ємів |
| Установка |
Панельна, DIN-Rail (опціонально) |
| Вага |
4030 г |

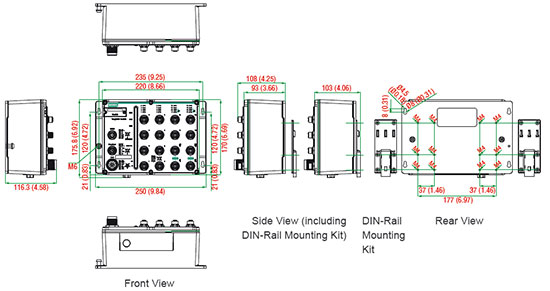

| Розміри |
250 x 175.8 x 116.3 мм |
|
| ¤
Навколишнє середовище |
| Робоча температура |
від
-40 до 75°C модель з розширеним температурним діапазоном (з індексом
"T") |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Живлення |
| Вхідна
напруга |
• WV:
24/36/48/72/96/110 VDC, (від 16.8 до 137.5 VDC) |
| Споживання |
0.85A @ 24 VDC; 0.17A @110 VDC |
| Захист
від струму |
Так |
| Підключення |
M23 A-coding, 5-pin male
з'єднувач |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMI |
CISPR 22, FCC Part 15B Class A |
| EMC |
EN 55032/24 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
IEC 60950-1, UL 61010-2-201 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-31 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
EN 50121-4, EN 50155, IEC 60571,
EN 45545-2 |
| ¤ MTBF |
| Час |
556,025 год |
| Стандарт |
Telcordia SR332 |
|
|
|
Інформація для
замовлення |
|
|
| TN-5916-WV-T |
NAT маршрутизатор з 16 10 / 100BaseT (X) портами з M12 з`єднувачами, 4 10/100 T (X) з яких з функцією релейного обходу, подвійне резервоване живлення (24 - 110 VDC), робоча температура
від -40 до 75°C |
| TN-5916-WV-CT-T |
NAT
маршрутизатор з 16 10 / 100BaseT (X) портами з M12 з`єднувачами, 4 10/100 T (X) з яких з функцією релейного обходу, подвійне резервоване живлення (24 - 110 VDC), робоча температура
від -40 до 75°C,
захисне покриття (conformal coating) | | ¤
Опціонально |
| MXview |
Програмне забезпечення мережевого управління для 50, 100, 250, 500, 1000 або 2000 вузлів |
| SNMP OPC Server Pro |
Програмне забезпечення SNMP OPC Server Pro для роботи з SNMP пристроями |
| ABC-01-M12 |
Автоматичне збереження і відновлення конфігурації (Backup Configurator) для Ethernet маршрутизаторів серії TN, робоча температура від
0 до 60°C |
|
|
|
