Індустріальні M12 / IP54 Ethernet комутатори - MOXA TN-5516A |
 |
|
|
|
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
8 комбінованих портів PoE та Ethernet,
сумісних зі стандартами IEEE 802.3at/af |
|
Відповідає всім вимогам стандарту EN 50155 |
|
ІTurbo Ring і Turbo
Chain (час відновлення < 50 мс при 250 комутаторах) і RSTP/STP
для резервування мережі |
|
Ізольоване живлення з діапазоном живлення
від 24 до 110 В постійного струму |
|
Діапазон робочих температур від -40 до 75°C
|
|
MOXA ToughNet TN-5516A -

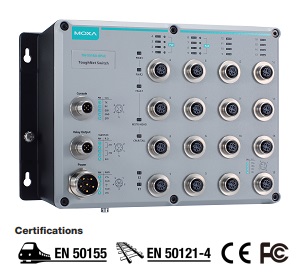

керований M12 Ethernet комутатор, який розроблений для жорстких середовищ експлуатації, як наприклад, залізничні застосування. MOXA TN-5516A має міцний IP54 металевий корпус, який призначений для протистояння попаданню пилу і вологи і має M12 роз'єми, щоб гарантувати надійність з'єднання. Ваша мережа тепер буде захищена від збоїв, які могли бути викликані навколишнім середовищем, як наприклад, вібрації і тряска в транспортних додатках. Комутатор розроблений так, щоб він міг бути встановлений на панелі управління в рухомому транспорті і не потребує додаткового захисту, навіть при вкрай важких зовнішніх умовах.
MOXA TN-5516A Ethernet комутатори мають 16 Fast Ethernet M12 портів, що підтримують IEEE 802.3/802.3u/802/3x з 10/100M, full/half-duplex, MDI/MDI-X auto-sensing, а модель MOXA TN-5516A- 8PoE в доповненні до 8 10/100M, має і 8 IEEE 802.3at/af сумісних PoE (Power-over-Ethernet) портів, що забезпечують до 30 Ватт на порт. Остання модель може використовуватися для заживлення різних пристроїв з PoE харчуванням, наприклад, відеокамер, точок доступу і т.п.
MOXA TN-5516A підтримують широкий діапазон вхідної напруги від 24 до 110 VDC, що дозволяє використовувати одну й ту ж модель для різних типів додатків. Крім того, ізольовані, резервовані джерела живлення дозволяють підвищити надійність комунікаційних рішень.
MOXA TN-5516A мають розширений температурний діапазон від -40° до 75°C.
Серія MOXA TN-5516A сумісна зі стандартами EN50155 - температура, захист від перешкод і вібрації, резервоване живлення - це економічно ефективний засіб для побудови надійних індустріальних мереж.
|
|
Детальніше (зовнішній вигляд, розміри) >>>
|
|
|
Специфікації |
|
|
| ¤Технології |
| Стандарти |
IEEE
802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X)
IEEE 802.3x для контролю потоку,
IEEE 802.1D для Spanning Tree протоколу,
IEEE 802.1W для Rapid STP,
IEEE 802.1s для Multiple Spanning Tree Protocol,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для аутентифікації
IEEE 802.3ad для Port Trunk з LACP |
| Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/
Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, SNMP Inform, LLDP,
IEEE 1588 PTP v2, IPv6, NTP Server/Client, EtherNet/IP, Modbus/TCP |
| MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль
потоку |
IEEE802.3x, back pressure |
| ¤
Комутатор |
| Пріоритетних
черг |
4 |
| IGMP
груп |
256 |
| Макс.
VLAN |
64 |
| VLAN
номери (VID) |
від
1 до 4094 |
| ¤
Інтерфейси |
| M12 Fast Ethernet
порти |
На
передній панелі, 10/100BaseT(X) auto negotiation speed, F/H duplex mode
і auto MDI/MDI-X |
| Індикатори
портів |
10/100M
(Fast Ethernet), PoE |
| Контакти
аварії |
2
релейних виходи в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
| Системні
індикатори |
PWR1, PWR2,
FAULT, MSTR/HEAD, CPLR/TAIL |
| Консольний порт |
M12 5-контактний
роз'єм |
| ¤
Механічні |
| Корпус |
Металевий, IP54 |
| Розміри |
TN-5516A
без-PoE:: 250 x 175.8 x 76.0 мм
TN-5516A-8PoE Series: 250 x 175.8 x 115 мм
Розміри -->
|
| Установка |
Панельна, DIN-Rail (опціонально) |
| ¤
Навколишнє середовище |
| Робоча температура |
від
-40 до 75°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Живлення |
| Вхідна
напруга |
•
WV: 24/36/48/72/96/110 VDC (від 16.8 до 137.5 VDC) |
| Споживання (по вхідній напрузі) |
TN-5516A-WV Series: 24-110 VDC, 0.75A max
TN-5516A-8PoE Series: 24-110 VDC, 7.1A max |
| Захист
від струму |
Так |
| Підключення |
M23 A-coding, 5-pin male
з'єднувач |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
EN 62368-1 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-31 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
При панельному
монтажі: EN 50155, EN 50121-4, EN 50121-3-2,
EN 45545-2 |
|
|
|
Інформація для
замовлення |
|
|
| TN-5516A-WV-T |
EN50155
сумісні, 16 портові 10/100BaseT(X) індустріальні, керовані Ethernet комутатори з M12 роз'ємами, подвійне резервоване живлення (24-110 VDC), робоча температура від
-40 до 75°C |
| TN-5516A-WV-CT-T |
EN50155
сумісні, 16 портові 10/100BaseT(X) індустріальні, керовані Ethernet комутатори з M12 роз'ємами, подвійне резервоване живлення (24-110 VDC), робоча температура від
-40 до 75°C, модель із захисним покриттям |
| TN-5516A-8PoE-WV-T |
EN50155
сумісні, 16 портові 10/100BaseT(X) індустріальні, керовані Ethernet комутатори з M12 роз'ємами - 8 10/100BaseT(X) і 8 PoE портів, подвійне резервоване живлення (24-110 VDC), робоча температура від
-40 до 75°C
|
| TN-5516A-8PoE-WV-CT-T |
EN50155
сумісні, 16 портові 10/100BaseT(X) індустріальні, керовані Ethernet комутатори з M12 роз'ємами - 8 10/100BaseT(X) і 8 PoE портів, подвійне резервоване живлення (24-110 VDC), робоча температура від
-40 до 75°C, модель із захисним покриттям |
|
|
|
