Серія MOXA TN-5300A |
| 8 портові індустріальні M12/IP40 некеровані Ethernet комутатори |
 |
Індустріальні
M12 Ethernet комутатори -

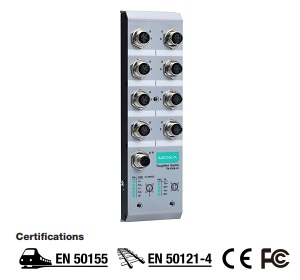

MOXA TN-5308 |
 |
|
 |
Спектр некерованих M12 комутаторів MOXA розширився новим Ethernet комутатором - MOXA ToughNet TN-5308, який розроблений для жорстких середовищ експлуатації. MOXA TN-5308 має міцний IP40 металевий корпус, який призначений для протистояння попаданню пилу і вологи і має M12 роз'єми, щоб гарантувати надійність з'єднання. Ваша мережа тепер буде добре захищена від збоїв, викликаних навколишнім середовищем, як наприклад, вібрації і тряски в транспортних додатках. Комутатор розроблений так, щоб він міг бути встановлений безпосередньо в автомобілі або на будь-яку іншу поверхню і не вимагає додаткового захисту, навіть при вкрай важких зовнішніх умовах. |
MOXA TN-5308 Ethernet має 8 Fast Ethernet M12 портів, що підтримують IEEE 802.3/802.3u/802/3x з 10/100M, full/half-duplex, MDI/MDI-X auto-sensing.
Є модель з розширеним температурним діапазоном від -40° до 75°C.
Серія MOXA TN-5308 сумісна зі стандартами: EN50155/50121-3-2/50121-4 (залізничні застосування), NEMA TS2 (управління рухом) і e1 (управління на транспорті). Це економічно ефективний засіб для побудови надійних індустріальних мереж.
|
|
Детальніше (зовнішній вигляд, розміри) >>>
|
Особливості |
|
|
|
 |
Універсальне
живлення 12/24/36/48 або 72/96/110 VDC |
|
M12
з'єднувачі і IP40 металевий корпус |
|
Підтримка IEEE 802.3/802.3u/802.3x |
|
Сумісність
з EN50155/50121-3-2/50121-4, NEMA TS2, і e-mark |
|
Модель
з розширеним
температурним діапазоном
від -40° до 75° C. |
| |
|
|
|
|
Специфікації |
|
|
| ¤Технологія |
| Стандарти |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X)
IEEE 802.3x для Flow Control |
| Тип |
Store and Forward |
| Протоколи |
IEEE802.3x flow
control, back pressure flow control |
| ¤
Інтерфейси |
| M12
порти |
10/100BaseT(X) auto negotiation speed, F/H duplex mode
и auto MDI/MDI-X |
| Індикатори |
PWR, 10/100M |
| ¤
Механічні |
| Корпус |
Металевий, IP40 |
| Розміри |
•
TN-5308-LV: 60 x 216.6 x 36.1
мм
• TN-5308-MV: 60 x 216.6 x 53.8
мм |
| Вага |
485
г |
| Установка |
Панельна, DIN-Rail
(опціональна) |
| ¤
Навколишнє середовище |
| Робоча
температура |
від
-25 до 60°C стандартна
модель,
від
-40 до 75°C модель з розширеним температурним діапазоном (з індексом
"T") |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Живлення |
| Вхідна
напруга |
•
TN-5308-LV: 12/24/36/48 VDC
(від
8,4 до 60 VDC)
• TN-5308-MV: 72/96/110 VDC
(від 50.4 до 137,5 VDC) |
| Споживання (по вхідній напрузі) |
•
TN-5308-LV: 0.19A @ 12 VDC, 0.10A @ 24
VDC, 0.05A @ 48 VDC
• TN-5308-MV: 0.033A @ 72 VDC, 0.024A @ 96,
VDC, 0.021A @ 110 VDC |
| Захист
від струму |
Так |
| Підключення |
•
TN-5308-LV: M12 A-coding, 5-pin male
з'єднувач
• TN-5308-MV: M23 A-coding, 5-pin male
з'єднувач |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMI |
CISPR
32, FCC Part 15B Class A |
| EMC |
EN 55032/24 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
EN 60950-1, UL 508 |
|
Environmental Testing |
IEC 60068-2-1, EN 50155
IEC 60068-2-14, EN 50155
IEC 60068-2-2, EN 50155
IEC 60068-2-30, EN 50155 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-32 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
EN 50155, EN 50121-4, EN 50121-3-2,
EN 45545-2 |
|
|
|
Інформація для
замовлення |
|
|
 Звичайне температурне виконання (від
-25 до 60°C) |
| TN-5308-LV |
Некерований Ethernet комутатор з 8 10 / 100BaseT (X) портами, M12 з'єднувачі, вхідна напруга 12/24/36/48 VDC (від 7 до 60 VDC), робоча температура від
-25 до +60°C |
| TN-5308-MV |
Некерований Ethernet комутатор з 8 10 / 100BaseT (X) портами, M12 з'єднувачі, вхідна напруга
72/96/110 VDC (від 50.4 до 154 VDC), робоча температура від
-25 до 60°C |
|
Розширене температурне виконання (від
-40 до 75°C) |
| TN-5308-LV-T |
Некерований Ethernet комутатор з 8 10 / 100BaseT (X) портами, M12 з'єднувачі, вхідна напруга 12/24/36/48 VDC (від 7 до 60 VDC), робоча температура від
-40 до +75°C |
| TN-5308-MV-T |
Некерований Ethernet комутатор з 8 10 / 100BaseT (X) портами, M12 з'єднувачі, вхідна напруга 72/96/110 VDC ( від 50.4 до 154
VDC), робоча температура від -40
до +75°C |
| ¤

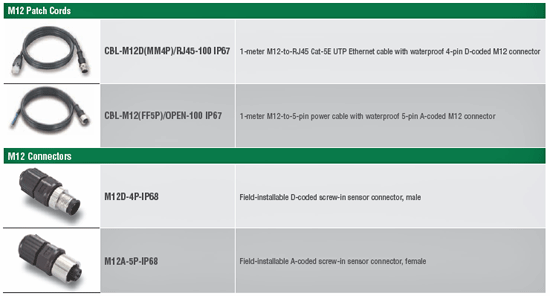

Додатково: |
 |
|
|
|
