TN-5305
Знято з виробництва,
заміна >>>
Серія MOXA TN-5300A |
| EN 50155 5 портові
індустріальні M12/IP67 некеровані Ethernet комутатори |
 |
Індустріальні
M12 Ethernet комутатори -

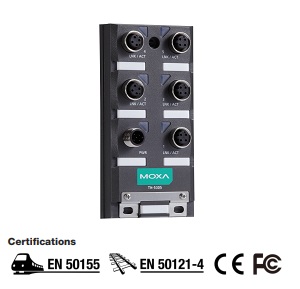

MOXA TN-5305 |
 |
|
 |
Комутатори
Ethernet серії TN-5305 мають ступінь захисту IP67 для важких
промислових застосувань. Використовуючи роз'єми M12, ви можете
бути впевнені, що кабелі Ethernet будуть щільно підключатися до
комутатора і будуть достатньо надійними, щоб захистити ваші
програми від зовнішніх порушень, таких як вібрація та удари, що
виникають у транспортній галузі.
Енергозберігаючі вимикачі TN-5305 можна
встановити практично в будь-якому місці, а моделі з широкою
робочою температурою (від -40 до 75 ° C) також доступні для
використання в найекстремальніших погодних умовах. Комутатори
Ethernet серії TN-5305 відповідають частині специфікацій EN
50155, що охоплює робочу температуру, вхідну напругу,
перенапругу, ESD та вібрацію, що робить комутатори придатними
для різноманітних промислових застосувань. |
|
|
|
Особливості |
|
|
|
 |
Універсальне живлення
12 - 48 VDC або 18 - 30 VAC |
|
M12
з'єднувачі і
IP67 металевий корпус |
|
Підтримка IEEE 802.3/802.3u/802.3x |
|
Сумісність з
EN50155 |
|
Модель
з розширеним
температурним діапазоном
від -40° до 75° C. |
| |
|
|
|
|
Специфікації |
|
|
| ¤Технології |
| Стандарти |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X)
IEEE 802.3x для Flow Control |
| Тип |
Store and Forward |
| Протоколи |
IEEE802.3x flow
control, back pressure flow control |
| ¤
Інтерфейси |
| M12
порти |
10/100BaseT(X) auto negotiation speed, F/H duplex mode
и auto MDI/MDI-X |
|
Індикатори |
PWR, 10/100M |
| ¤
Механічні |
| Корпус |
Пластик,
IP67 |

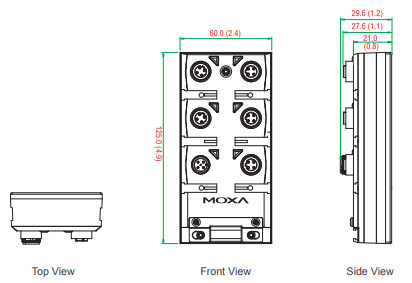

| Розмір |
60 x 125 x 29.6
мм |
| Вага |
270
г |
| Установка |
Панельна, DIN-Rail
(опціонально) |
|
|
|
¤ Навколишне середовище |
| Робоча температура |
від
-25 до 60°C стандартна
модель,
від -40 до 75°C модель с розширеним
температурним
діапазоном (з індексом
"T") |
| Температура
зберігання |
від -40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без конденсата) |
| ¤
Живлення |
| Вхідна
напруга |
24/36
VDC (12 - 45 V)
18 - 30 VAC (47 - 63 Hz) |
| Споживання (по вхідній напрузі) |
• 0.28 A @ 24 VAC
• 0.10 A @ 24 VDC
• 0.08 A @ 36 VDC |
| Захист
від струму |
Да |
| Підключення |
M12 A-coding, 5-pin male
з'єднувач |
| Захист
від неправильної полярності |
Да |
| ¤
Сертифікати |
| EMI |
CISPR
32, FCC Part 15B Class A |
| EMC |
EN 55032/24 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
EN 60950-1, UL 508 |
|
Environmental Testing |
IEC 60068-2-1, EN 50155
IEC 60068-2-14, EN 50155
IEC 60068-2-2, EN 50155
IEC 60068-2-30, EN 50155 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-32 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
EN 50155, EN 50121-4, EN 50121-3-2,
EN 45545-2 |
|
|
|
Інформація для
замовлення |
|
|
 Звичайне температурне виконання (від
-25 до 60°C) |
| TN-5305 |
Некерований Ethernet комутатор з 5 10/100BaseT(X)
портами, M12 з'єднувачі, робоча температура від
-25 до +60°C |
|
Розширене температурне виконання (від
-40 до 75°C) |
| TN-5305-T |
Некерований Ethernet комутатор з 5 10/100BaseT(X)
портами, M12 з'єднувачі, робоча температура від
-40 до +75°C |
|
|
|
