Серія RKS-G4028 |
|
28G-порт
(з опцією 802.3bt PoE) повністю гігабітні модульні керовані комутатори
Ethernet |
 |
MOXA

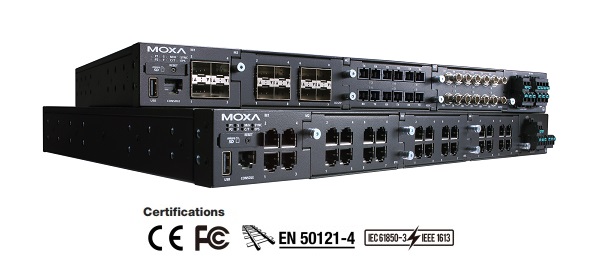

RKS-G4028 |
 |
|
Серія
RKS-G4028 розроблена для задоволення суворих вимог критично
важливих додатків для промисловості та бізнесу, таких як системи
автоматизації електропідстанцій (IEC 61850-3, IEEE 1613),
застосування на залізниці (EN 50121-4) і автоматизація
виробництва. системи. Магістраль Gigabit і Fast Ethernet серії
RKS-G4028, резервне кільце та подвійні ізольовані резервні
джерела живлення 24 В постійного струму, 48 В постійного струму
або 110/220 В пост.
Модульна конструкція серії RKS-G4028 також спрощує планування
мережі та забезпечує більшу гнучкість, дозволяючи встановити до
28 гігабітних портів з різними типами роз’ємів.
Додаткові функції та переваги
• Функція перемикання рівня 3 для переміщення даних та
інформації
мережі (лише моделі L3)
• IEEE 1588v2 PTP (протокол точного часу) для мережевого часу
синхронізація
• Інтерфейс командного рядка (CLI) для швидкого налаштування
основних
керовані функції
• Опція DHCP 82 для призначення IP-адреси з різними політиками
• Відстеження IGMP і GMRP для фільтрації багатоадресного трафіку
• VLAN на основі портів, IEEE 802.1Q VLAN і GVRP для спрощення
мережі
планування
• QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення
детермінізму
• IEEE 802.3ad, LACP для оптимального використання пропускної
здатності
• Швидке відновлення лінії заміни
• TACACS+, IEEE 802.1X, SNMPv3, HTTPS і SSH для покращення
безпека мережі
• SNMPv1/v2c/v3 для різних рівнів керування мережею
• RMON для проактивного та ефективного моніторингу мережі
• Керування смугою пропускання запобігає непередбачуваному стану
мережі за допомогою
«Заблокувати порт», щоб обмежити доступ до авторизованих
MAC-адрес
• Віддзеркалення портів для онлайн-налагодження
• Автоматичне попередження за винятком через електронну пошту та
релейний вихід
• Автоматичне відновлення IP-адрес підключеного пристрою
• Налаштовується за допомогою веб-браузера, Telnet/послідовної
консолі, CLI, Windows
утиліта та конфігуратор автоматичного резервного копіювання
ABC-02-USB
|
|
|
|
|
Специфікації |
|
|
 Інтерфейс
Ethernet |
|
Стандарти |
IEEE 802.1D-2004
for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.3bt for Power over Ethernet |
|
Порти 10/100/1000BaseT(X) (роз'єм
RJ45) |
Моделі RKS-G4028-4GT: 4
Моделі RKS-G4028-L3-4GT: 4 |
|
Слоти 100/1000BaseSFP |
Моделі RKS-G4028-4GS: 4
Моделі RKS-G4028-L3-4GS: 4
Моделі RKS-G4028-PoE-4GS: 4
Моделі RKS-G4028-L3-PoE-4GS: 4 |
|
Модуль |
На комутаторі є 3 слоти для
модулів. Користувачі можуть вибрати різні типи модулів для
вставки в комутатор. Модулі, які можна вибрати, включають
8-портові/6-портові модулі з 10/100/1000BaseT(X),
10/100BaseT(X), 100/1000BaseSFP або 100BaseFX (SC/ST роз'єм)
інтерфейси.
Повний список підтримуваних інтерфейсних модулів див. у
розділі «Модулі розширення» в розділі «Аксесуари». |
| Функції
ПЗ Ethernet |
|
Управління |
IPv4/IPv6, Flow control, Back
Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP,
Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform,
SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog,
Private MIB |
|
Фільтр |
GMRP, GVRP, GARP, 802.1Q, IGMP
Snooping v1/v2/v3, IGMP Querier |
|
Протоколи безпеки |
Broadcast storm protection, Rate
Limit, Access control list, Static port lock, Sticky MAC,
HTTPS/SSL, SSH, RADIUS, TACACS+, Login and password policy,
Secure boot, MAC authentication
bypass, Trust access control |
|
Протоколи резервування |
STP, RSTP, Turbo Ring v2, Turbo
Chain, Ring Coupling, Dual-Homing, Link Aggregation, Loop
Protection, MSTP |
|
Резервування маршрутизації |
Моделі L3: VRRP |
|
Управління часом |
SNTP, IEEE 1588v2 PTP
(hardware-based), NTP Server/Client, NTP Authentication |
|
Для електричних підстанцій |
MMS |
|
Одноадресна маршрутизація |
Моделі L3: OSPF, Static Route |
|
MIB |
P-BRIDGE MIB, Q-BRIDGE MIB,
IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB,
IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB,
SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
| Комутатор |
| Пріоритетних
черг |
8 |
| Максимальне
число доступних VLAN |
256 |
| Діапазон VLAN ID |
VID
від 1 до 4094 |
| IGMP
груп |
2048 |
|
Розмір таблиці MAC |
16 K |
|
Розмір буфера пакетів |
1,5 Мбіт |
|
Розмір Jumbo Frame |
9,6 КБ |
| Інтерфейси |
|
Інтерфейс USB:
порт зберігання |
USB типу A |
Інтерфейс
MicroSD:
порт зберігання |
Картка MicroSD |
|
Консольний порт |
RS-232 (RJ45) |
| Живлення |
|
Загальний бюджет живлення PoE |
Моделі PoE: 300 Вт |
|
Макс. Вихідна потужність PoE на
порт |
Моделі PoE:
IEEE 802.3af: 15,4 Вт
IEEE 802.3at: 30 Вт
IEEE 802.3bt: 90 Вт |
|
Вхідна напруга |
RKS-G4028-LV
модель: 24/48 VDC
RKS-G4028-2LV модель: 24/48 VDC (резервні
подвійні входи)
RKS-G4028-HV модель: 110/220 VAC,
110/220 VDC
RKS-G4028-2HV модель: 110/220 VAC,
110/220 VDC (резервні подвійні входи)
PoE моделі: 48 VDC (для
PoE системи) |
|
Робоча напруга |
RRKS-G4028-LV/2LV
моделі: 18 до
72 VDC
RKS-G4028-HV/2HV моделі: 88
до 300 VDC, 85 до
264 VAC
PoE моделі: 46 to 57 VDC (для
PoE системи) |
|
Вхідний струм |
RKS-G4028-LV/2LV
моделі:
Max. 2.53 A @ 24 VDC
Max. 1.25 A @ 48 VDC
RKS-G4028-HV/2HV моделі:
Max. 0.55 A @ 110 VDC
Max. 0.29 A @ 220 VDC
Max. 1.01 A @ 110 VAC
Max. 0.62 A @ 220 VAC
EPS (PoE моделі
тільки):
Max. 7.50 A @ 48 VDC |
|
Захист від струму перевантаження |
Підтримується |
|
Захист від зворотної полярності |
Підтримується |

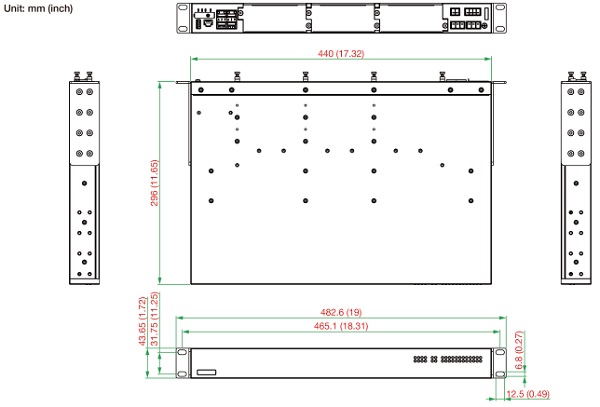

Розміри:
 |
| Механічні |
| Корпус |
IP30
захист |
| Розміри |
440 x 44 x
300 мм (Ш x В x Д)
|
| Вага |
Моделі RKS-G4028-LV/HV: 4900 г
Моделі RKS-G4028-2LV/2HV: 5200 г
Моделі RKS-G4028-PoE-LV/HV: 5000 г
Моделі RKS-G4028-PoE-2LV/2HV: 5300 г |
| Установка |
в
19’’ стійки |
| Сертифікати |
| Безпека |
EN 62368-1, UL 62368-1б
UL 61010 |
| На
залізницях |
EN50121-4 |
| Енергетика |
IEC 61850-3,
IEEE 1613 |
| EMС |
EN 55032/35 |
| EMS |
IEC 61000-4-2
ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs |
| EMI |
CISPR 32, FCC
Part 15B Class A |
|
Вільне падіння |
IEC 60068-2-32 |
|
Шок |
IEC 60068-2-27 |
|
Вібрація |
IEC 60068-2-6 |
| Навколишнє
середовище |
Робоча
температура |
від -40 до 85 ° C |
| Температура
зберігання |
від
-40 до 85°C |
| Вологість |
Від
5% до 95% (без
конденсату) |
|
Інформація
для замовлення |
|
|
|
|
Модель |
Макс. Кількість портів |
Підтримка
PoE |
Функціо-нальність
L3 |
Резервний
подвійний вхід |
Зовнішнє
джерело живлення |
Вхідна
напруга |
Робоча
темпера-
тура |
|
RKS-G4028-4GT-HV-T |
28 |
- |
- |
- |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-4GT-2HV-T |
28 |
- |
- |
✓ |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-4GS-HV-T |
28 |
- |
- |
- |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-4GS-2HV-T |
28 |
- |
- |
✓ |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-4GT-LV-T |
28 |
- |
- |
- |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-4GT-2LV-T |
28 |
- |
- |
✓ |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-4GS-2LV-T |
28 |
- |
- |
- |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-4GS-2LV-T |
28 |
- |
- |
✓ |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GT-HV-T |
28 |
- |
✓ |
- |
|
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GT-2HV-T |
28 |
- |
✓ |
✓ |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GS-HV-T |
28 |
- |
✓ |
- |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GS-2HV- |
28 |
- |
✓ |
✓ |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GT-LV-T |
28 |
- |
✓ |
- |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GT-2LV-T |
28 |
- |
✓ |
✓ |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GS-LV-T |
28 |
- |
✓ |
- |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GS-2LV-T |
28 |
- |
✓ |
✓ |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-PoE-4GS-HV-T |
28 |
✓ |
- |
- |
✓ |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-PoE-4GS-2HV-T |
28 |
✓ |
- |
✓ |
✓ |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-PoE-4GS-LV-T |
28 |
✓ |
- |
- |
✓ |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-PoE-4GS-2LV-T |
28 |
✓ |
- |
✓ |
✓ |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-PoE-4GS-HV-T |
28 |
✓ |
✓ |
- |
✓ |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-PoE-4GS-2HV-T |
28 |
✓ |
✓ |
✓ |
✓ |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-PoE-4GS-LV-T |
28 |
✓ |
✓ |
- |
✓ |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-PoE-4GS-2LV-T |
28 |
✓ |
✓ |
✓ |
✓ |
24/48 VDC |
40 до
75°C |
|
 Додаткові
аксесуари та модулі |
|
|
|
Модулі cерії
RM-G4000 |
|
RM-G4000-8TX |
Інтерфейсний модуль
Fast Ethernet із 8 портами 10/100BaseT(X). |
|
RM-G4000-8SFP |
Інтерфейсний модуль
Fast Ethernet із 8 слотами
100BaseSFP. |
|
RM-G4000-8PoE |
Інтерфейсний модуль
Fast Ethernet із 8 портами 10/100BaseT(X) IEEE 802.3bt PoE |
|
RM-G4000-8GTX |
Інтерфейсний модуль
Gigabit Ethernet з 8 портами 10/100/1000BaseT(X) |
|
RM-G4000-8GSFP |
Інтерфейсний модуль
Gigabit Ethernet з 8 слотами 100/1000BaseSFP |
|
RM-G4000-8GPoE |
Інтерфейсний модуль Gigabit
Ethernet з 8 портами 10/100/1000BaseT(X) IEEE 802.3bt PoE |
|
RM-G4000-6MSC |
Інтерфейсний модуль Fast Ethernet
з 6 multi-mode портами 100BaseFX з роз'ємами SC |
|
RM-G4000-6MST |
Інтерфейсний модуль Fast Ethernet
з 6 multi-mode портами 100BaseFX з роз'ємами ST |
|
RM-G4000-6SSC |
Інтерфейсний модуль Fast Ethernet
з 6 single-mode портами 100BaseFX з роз'ємами SC |
|
RM-G4000-4MSC2TX |
Інтерфейсний модуль Fast Ethernet
з 4 multi-mode портами 100BaseFX з роз’ємами SC, 2 портами
10/100BaseT(X) |
|
RM-G4000-4MST2TX |
Інтерфейсний модуль Fast Ethernet
з 4 multi-mode портами 100BaseFX з роз’ємами ST, 2 портами
10/100BaseT(X) |
|
RM-G4000-2MSC4TX |
Інтерфейсний модуль Fast Ethernet
з 2 multi-mode портами 100BaseFX з роз’ємами SC, 4 портами
10/100BaseT(X) |
|
RM-G4000-2MST4TX |
Інтерфейсний модуль Fast Ethernet
з 2 multi-mode портами 100BaseFX з роз’ємами ST, 4 портами
10/100BaseT(X) |
|
RM-G4000-2SSC4TX |
Інтерфейсний модуль Fast Ethernet
з 2 single-mode портами 100BaseFX з роз’ємами ST, 4 портами
10/100BaseT(X) |
|
| SFP
модулі |
|
Серія модулів MOXA SFP-1G |
Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1G-Modules.htm |
|
Серія модулів MOXA SFP-1FE |
Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1FE-Modules.htm |
 Backup
Configurators |
| ABC-02-USB |
Засіб резервного копіювання та
відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча
температура від 0 до 60 °C |
| ABC-02-USB-T |
Засіб резервного копіювання та
відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча
температура від -40 до
75 °C |
| ABC-03-microSD-T |
Засіб резервного копіювання та
відновлення конфігурації на основі MicroSD, оновлення
мікропрограми та інструмент зберігання файлів журналу для
керованих комутаторів Ethernet і продуктів WLAN, робоча
температура від -40 до 85°C |
|
MXview |
|
MXview |
Програмне
забезпечення мережевого управління для 50, 100, 250, 500,
1000 або 2000 вузлів |
|
MXview
Upgrade-50 |
Розширення
ліцензії програмного забезпечення для управління промисловою
мережею MXview на 50 вузлів (за IP-адресою)
|
|
|
|
|
