Серія PowerTrans
PT-G7728 |
IEC 61850-3

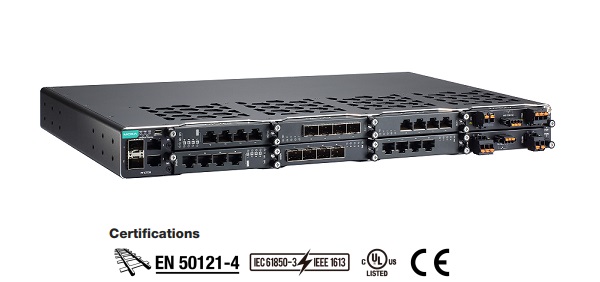

сумісний 28-портовий модульний керований Layer 2 Gigabit Ethernet комутатор |
 |
MOXA PowerTrans
PT-G7728 |
 |
|
|
|
|
|
Особливості та переваги |
|
|
 |
IEC 61850-3 Edition 2 Class 2 сумісний для
електромагнітної сумісності |
|
|
Інтерфейс і модулі живлення з можливістю
гарячої заміни для безперервної роботи |
|
|
Підтримується апаратна позначка часу IEEE
1588 |
|
|
Підтримує профілі потужності IEEE C37.238 і
IEC 61850-9-4 |
|
|
IEC 62439-3 Clause 4 (PRP) і Clause 5 (HSR)
сумісний |
|
|
GOOSE Check для легкого усунення
несправностей |
|
|
Вбудований MMS-сервер на основі моделювання
даних комутатора IEC 61850-90-4 для
енергетичного SCADA |
|
|
Діапазон робочих температур від -40 до 85°C |
Модульні комутатори PT-G7728 забезпечують до 28
гігабітних портів, включаючи 4 фіксовані порти, 6 слотів
інтерфейсних модулів та 2 слоти силових модулів, щоб забезпечити
достатню гнучкість для різноманітних застосувань. Серія PT-G7728
розроблена для задоволення розвиваються мережевих вимог,
включаючи конструкцію модуля, що може замінюватись, що дозволяє
змінювати або додавати пристрої, не вимикаючи пристрій.
Багато модулів Ethernet (RJ45, SFP та PoE) та блоки живлення (24/48 VDC,
110/220 VAC / VDC) забезпечують ще більшу гнучкість, а також
придатність для різних умов роботи. Комутатори підтримують повну
гігабітну платформу, яка забезпечує достатню пропускну здатність
для налаштування магістральної мережі Ethernet. Сертифікати
включають IEC 61850 Edition 2 Class 2 для забезпечення високої
доступності та широкого використання.
|
|
|
|
|
Специфікації |
|
|
 Технології |
| Стандарти |
IEEE 802.3 for
10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1X for authentication
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3x for flow control |
| Протоколи
управління |
IPv4/IPv6, SNMP Inform,
SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82,
BOOTP, TFTP, LLDP, RARP, HTTP, HTTPS, Telnet, Flow control,
Back Pressure Flow Control, Port Mirror, Fiber check, Dying
Gasp, SMTP, Syslog |
| MIB |
MIB-II, Ethernet-like MIB,
Bridge MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RSTP MIB, RMON MIB
Groups 1, 2, 3, 9 |
|
Фільтр |
IGMP v1/v2/v3, GMRP, GVRP,
802.1Q, QinQ VLAN |
|
Redundancy Protocols |
Link Aggregation, MSTP, RSTP,
STP, Turbo Chain, Turbo Ring v1/v2, V-ON |
|
Протоколи безпеки |
RADIUS, TACACS+, SSH, Port Lock,
Broadcast storm protection, MAB authentication, Sticky MAC,
Access control list |
|
Управління часом |
NTP-сервер / клієнт, SNTP, IEEE
1588v2 PTP (на апаратній основі) |
|
Для електричних підстанцій |
IEC 61850 QoS, GOOSE Check |
|
Промислові протоколи |
EtherNet/IP, Modbus TCP |
| Комутатор |
| Пріоритетних
черг |
8 |
| Максимальне
число доступних VLAN |
512 |
| Діапазон VLAN ID |
VID
від 1 до 4094 |
| IGMP
груп |
4096 |
|
Розмір таблиці MAC |
16 K |
|
Розмір буфера пакетів |
12 Мбіт |
|
Розмір Jumbo Frame |
9,6 КБ |
| Інтерфейси |
| RJ45 Ports |
10/100/1000BaseT (X) -2 порта |
| Оптичні
порти |
100/1000BaseSFP
слоти - 2
порта |
| Консоль |
RS-232
(Micro USB Type B) |
|
Кількість модулів |
6 |
|
Комбінації слотів |
Інформацію про модулі Ethernet
та PoE + див. У таблиці даних LM-7000H |
|
Порт зберігання |
USB Type A |
| Живлення |
| Вхідна
напруга |
з встановленим PWR-HV-P48:
Від 88 до 300 В постійного струму, від 90 до 264 В змінного
струму для комутатора
Від 46 до 57 В постійного струму для систем PoE
(від 53 до 57 В постійного струму рекомендується для
пристроїв PoE +)
з встановленим PWR-LV-P48:
Від 18 до 72 В постійного струму для комутатора
Від 46 до 57 В постійного струму для систем PoE
(від 53 до 57 В постійного струму рекомендується для
пристроїв PoE +)
з встановленим PWR-HV-NP:
Від 88 до 300 В постійного струму, від 90 до 264 В
змінного струму для комутатора
з встановленим PWR-LV-NP:
Від 18 до 72 В постійного струму для комутатора |
| Струм |
з встановленим PWR-HV-P48:
Вхідний струм PWR (система комутатора)
Макс. 0,11 А при 110 В постійного струму
Макс. 0,06 А при 220 В постійного струму
Макс. 0,29 А при 110 В змінного струму
Макс. 0,18 А при 220 В змінного струму
Вхідний струм EPS (система PoE)
Макс. 0,53 А при 48 В постійного струму
(без урахування енергоспоживання пристроїв PoE)
з встановленим PWR-LV-P48:
Вхідний струм PWR (система комутатора)
Макс. 0,53 А при 24 В постійного струму
Макс. 0,28 А при 48 В постійного струму
Вхідний струм EPS (система PoE)
Макс. 0,53 А при 48 В постійного струму
(без урахування енергоспоживання пристроїв PoE)
з встановленим PWR-HV-NP:
Вхідний струм PWR (система комутатора)
Max. 0.11 A @ 110 VDC
Max. 0.06 A @ 220 VDC
Max. 0.29 A @ 110 VAC
Max. 0.18 A @ 220 VAC
з встановленим PWR-LV-NP:
Вхідний струм PWR (система комутатора)
Max. 0.53 A @ 24 VDC
Max. 0.28 A @ 48 VDC |
Розміри:
 |
| Механічні |
| Корпус |
IP30
захист |

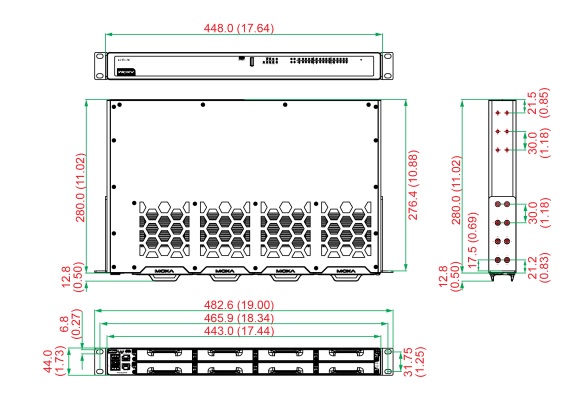

| Розміри |
443 x 44 x 280 мм (Ш x В x Д)
|
| Вага |
3,080
кг |
| Установка |
в
19’’ стійки |
| Сертифікати |
| Безпека |
EN 62368-1, UL 62368-1 |
| На
залізницях |
EN50121-4 |
| Енергетика |
IEC 61850-3 Edition 2.0 Class 2,
IEEE 1613 |
| EMС |
EN 55032/24 |
| EMI |
CISPR 32, FCC
Part 15B Class A |
| Навколишнє
середовище |
Робоча
температура |
від -40 до 85 ° C |
| Температура
зберігання |
від
-40 до 85°C |
| Вологість |
Від
5% до 95% (без
конденсату) |
|
Інформація
для замовлення |
|
|
|
| PT-G7728 |
IEC 61850-3 сумісний керований
модульний Rackmount Gigabit Ethernet комутатор з 28 портами:
від 2 до 26* 10/100 /1000BaseT (X) роз'єм RJ45,
від 2 до 26* 100/1000BaseSFP, (використовуються Fast / Gigabit Ethernet SFP модулі серії SFP 1FE / 1G),
до 24 PoE порта 10/100/1000Base T(X) RJ45,
з можливістю установки ізольованого джерела живлення 24/48
VDC або 110/220 VAC/VDC з живленням PoE
або без (замовляється окремо) температурний діапазон від -40 до 85 ° C
|
| Блоки
живлення |
|
PWR-HV-P48 |
Модуль живлення (110/220 В
змінного струму / постійного струму) із вхідним
живленням системи, реле, входом PoE |
|
PWR-LV-P48 |
Модуль живлення (24/48 В
постійного струму) із вхідним живленням системи, реле,
вхідним живленням PoE |
|
PWR-HV-NP |
Модуль живлення (110/220 В
змінного струму / постійного струму) із вхідним
живленням системи, реле |
|
PWR-LV-NP |
Модуль живлення (24/48 В
постійного струму) із вхідним живленням системи, реле |
|
Модулі cерії LM-7000Н |
| LM-7000H-4GTX |
Модуль
Gigabit Ethernet з 4 портами 10/100/1000BaseT(X) |
| LM-7000H-4GSFP |
Модуль
Gigabit Ethernet з 4 слотами 100/1000BaseSFP |
| LM-7000H-4GPoE |
Модуль
Gigabit Ethernet з 4 портами 10/100/1000BaseT(X) IEEE
802.3af/PoE+ |
| LM-7000H-4TX |
Модуль Fast
Ethernet з 4 портами 10/100BaseT(X) |
| LM-7000H-4PoE |
Модуль
Fast Ethernet з 4
портами 10/100BaseT(X) IEEE 802.3af / PoE+ |
|
| SFP
модулі |
|
Серія модулів MOXA SFP-1G |
Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1G-Modules.htm |
|
Серія модулів MOXA SFP-1FE |
Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1FE-Modules.htm |
 Backup
Configurators |
| ABC-02-USB |
Засіб резервного копіювання та
відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча
температура від 0 до 60 °C |
| ABC-02-USB-T |
Засіб резервного копіювання та
відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча
температура від -40 до
75 °C |
|
MXview |
| MXview |
Програмне
забезпечення мережевого управління для 50, 100, 250, 500,
1000 або 2000 вузлів |
| MXview
Upgrade-50 |
Розширення
ліцензії програмного забезпечення для управління промисловою
мережею MXview на 50 вузлів (за IP-адресою)
|
|
|
|
|
