 Серія PT-G510
  IEC 61850-3 10-портовий повністю Gigabit PRP/HSR керований комутатор Ethernet рівня 2


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

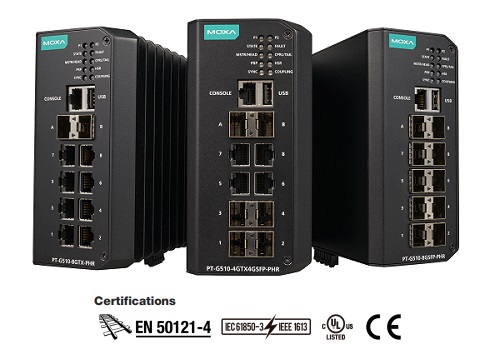

  MOXA PowerTrans PT-G510

Особливості та переваги
Відповідає вимогам IEC 61850-3 Edition 2 Class 2
IEC 62439-3 Clause 4 (PRP) і Clause 5 (HSR) сумісний
Підтримується апаратна позначка часу IEEE 1588
Підтримує профілі IEEE C37.238 і IEC 61850-9-3 для енергосистем
GOOSE Check для легкого усунення несправностей
Вбудований MMS-сервер на основі моделювання даних комутатора IEC 61850-90-4 для енергетичного SCADA
Діапазон робочих температур від -40 до 75°C


   Серія PT-G510 розроблена для забезпечення найвищого рівня доступності системи та цілісності даних для критично важливих програм на цифрових підстанціях, які вимагають резервування з нульовим часом відновлення. Серія PT-G510 підтримує PRP/HSR для досягнення безперебійного резервування для підстанцій і систем автоматизації процесів. Апаратний протокол IEEE 1588v2 PTP також підтримується для критичних за часом програм. Завдяки надзвичайно міцній конструкції серія PT-G510 сертифікована за IEC 61850-3 Edition 2 Class 2, щоб відповідати високим вимогам до підстанцій.

    Серія PT-G510 оснащена вісьмома портами 100/1000BaseT(X) Ethernet або слотами 100/1000BaseSFP з двома виділеними портами 100/1000BaseSFP PRP/HSR у поєднанні з підтримкою повного набору протоколів резервування, включаючи PRP, HSR, MRP, STP, MSTP. і RSTP для максимальної надійності мережі. Серія PT-G510 додатково підтримує GOOSE Check для ефективного моніторингу GOOSE-пакетів і має вбудований сервер MMS на основі моделювання даних комутатора IEC 61850-90-4 для енергетичних систем SCADA.

 Специфікації
Технології
Стандарти IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1X for authentication
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3x for flow control
Протоколи управління HTTPS, Dying Gasp, Back Pressure Flow Control, DHCP Option 66/67/82,
Fiber check, Flow control, LLDP,Port Mirror, SNMP Inform, BOOTP,DHCP Server/Client, HTTP, IPv4/IPv6, RARP, SMTP, SNMPv1/v2c/v3, Syslog, Telnet,
TFTP.
MIB MIB-II, Ethernet-like MIB, Bridge MIB, P-BRIDGE MIB, Q-BRIDGE MIB,
RSTP MIB, RMON MIB Groups 1, 2, 3, 9
Фільтр IGMP v1/v2/v3, GMRP, GVRP, 802.1Q, QinQ VLAN
Redundancy Protocols Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring, MRP, HSR, PRP,
Coupling, RSTP grouping
Протоколи безпеки RADIUS, TACACS+, SSH, Port Lock, Broadcast storm protection,
MAB authentication, Sticky MAC, Access control list
Управління часом NTP-сервер / клієнт, SNTP, IEEE 1588v2 PTP (на апаратній основі)
Для електричних підстанцій IEC 61850 QoS, GOOSE Check, MMS
Промислові протоколи EtherNet/IP, Modbus TCP
Комутатор
Пріоритетних черг 8
Максимальне число доступних VLAN 256
Діапазон VLAN ID від 1 до 4094
Діапазон RSTP Grouping ID від 1 до 4094
IGMP груп 4096
Розмір таблиці MAC 16 K
Розмір буфера пакетів 12 Мбіт
Інтерфейси
Інтерфейс Ethernet
100/1000BaseT(X) (роз’єм RJ45)		 Моделі PT-G510-8GTX-PHR: 8
Моделі PT-G510-4GTX4GSFP-PHR: 4
SFP порти Моделі PT-G510-8GSFP-PHR: 10
Моделі PT-G510-4GTX4GSFP-PHR: 6
Консоль RS-232 (RJ45)
Порт зберігання USB Type A
Живлення
Вхідна напруга -HV моделі:
110-220 VAC, 110-220 VDC (від 88 до 300 VDC, від 85 до 264 VAC)
-WV моделі:
24-48 VDC (від 18 до 72 VDC)
Примітка. Моделі -HV і -WV підтримують подвійні входи живлення з одним модулем живлення.
Струм -HV моделі::
0.5 A @ 110-220 VAC
0.3 A @ 110-220 VDC
-WV моделі:
1.1 A @ 24-48 VDC

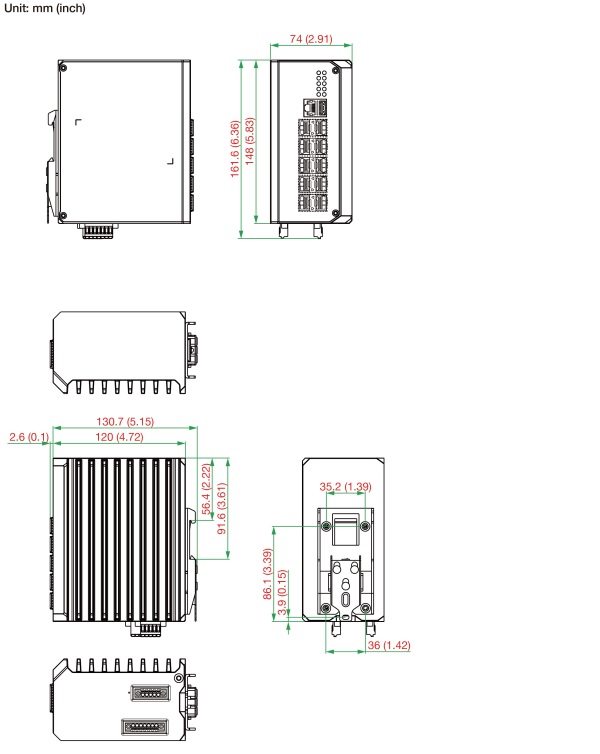

   Розміри:



Механічні
Корпус IP30 захист
Розміри 74 x 148 x 120 мм (Ш x В x Д)
Вага 1,476 кг
Установка Монтаж на DIN-рейку
Навколишнє середовище
Робоча
температура		 від -40 до 75 ° C
від -40 до 85°C (від -40 до 185°F) протягом 16 годин (перевірено відповідно до IEC 60068-2-2)
Температура зберігання від -40 до 85°C
Вологість Від 5% до 95% (без конденсату)
Сертифікати
Безпека IEC 62368-1, UL 62368-1
На залізницях EN50121-4
Енергетика IEC 61850-3 Edition 2.0 Class 2, IEEE 1613
EMС EN 55032/35
EMI  CISPR 32, FCC Part 15B Class A
 Інформація для замовлення

Модель

 100/1000BaseT(X)
порти (роз'єм RJ45)

100/
1000BaseBaseSFP
слоти

 Конформне покриття Вхідна
 напруга		 Робоча
темпера-
тура
PT-G510-8GSFP-PHR-HV

-

 10 - 110/220 VAC/VDC -40 до 75°C
PT-G510-8GSFP-PHR-WV - 10 - 24/48 VDC -40 до 75°C
PT-G510-8GTX-PHR-HV 8 2 - 110/220 VAC/VDC -40 до 75°C
PT-G510-8GTX-PHR-WV 8 2 - 24/48 VDC -40 до 75°C
PT-G510-4GTX4GSFP-PHR-HV 4 6 - 110/220 VAC/VDC -40 до 75°C
PT-G510-4GTX4GSFP-PHR-WV 4 6 - 24/48 VDC -40 до 75°C
PT-G510-8GSFP-PHR-HV-CT - 10 ✓ 110/220 VAC/VDC -40 до 75°C
PT-G510-8GSFP-PHR-WV-CT - 10 ✓ 24/48 VDC -40 до 75°C
PT-G510-8GTX-PHR-HV-CT 8 2 ✓ 110/220 VAC/VDC -40 до 75°C
PT-G510-8GTX-PHR-WV-CT 8 2 ✓ 24/48 VDC -40 до 75°C
PT-G510-4GTX4GSFP-PHR-HV-CT 4 6 ✓ 110/220 VAC/VDC -40 до 75°C
PT-G510-4GTX4GSFP-PHR-WV-CT 4 6 ✓ 24/48 VDC -40 до 75°C
SFP модулі
Серія модулів MOXA SFP-1G Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1G-Modules.htm
Backup Configurators
ABC-02-USB Засіб резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча температура від 0 до 60 °C
ABC-02-USB-T Засіб резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча температура від -40 до 75 °C
MXview
MXview Програмне забезпечення мережевого управління для 50, 100, 250, 500, 1000 або 2000 вузлів
MXview Upgrade-50 Розширення ліцензії програмного забезпечення для управління промисловою мережею MXview на 50 вузлів (за IP-адресою)
