Серія
EDS-4012 |
| 8+4G-порт
керовані комутатори Ethernet з опцією порту PoE 8 802.3bt |
 |

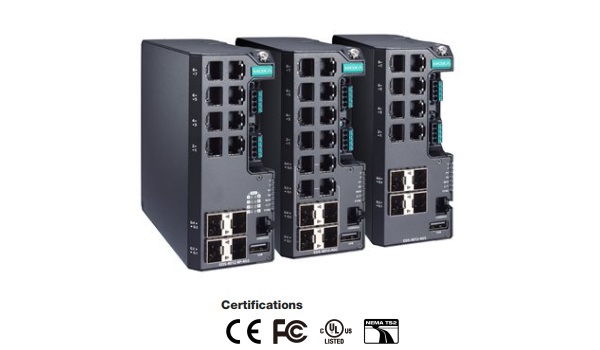

Індустріальні компактні Ethernet комутатори - серія
EDS-4012 |
 |
|
|
EDS-4012
— це серія 12-портових керованих комутаторів Fast Ethernet з
опцією чотирьох оптоволоконних портів висхідної лінії зв’язку 1
Гбіт/с. Ця серія також пропонує моделі з чотирма портами
Ethernet PoE 10/100BaseT(X) 802.3af (PoE), 802.3at (PoE+) і
802.3bt для підключення пристроїв PoE з високою пропускною
здатністю.
Технології резервування Ethernet,
такі як Turbo Ring, Turbo Chain і RSTP/STP, підвищують
надійність вашої системи та покращують доступність магістральної
мережі. Серія EDS-4012 розроблена спеціально для вимогливих
додатків, таких як відеомоніторинг і моніторинг процесів,
системи ITS і DCS, усі з яких можуть отримати переваги від
масштабованої магістралі.
Серія EDS-4012
відповідає сертифікатам промислової кібербезпеки IEC 62443-4-2 і
IEC 62443-4-1, які охоплюють як безпеку продукту, так і вимоги
життєвого циклу безпечної розробки, допомагаючи нашим клієнтам
відповідати вимогам відповідності безпечної промислової мережі.
Детальніше (зовнішній вигляд, розміри) >>>
|
|
|
Специфікації |
|
|
| ¤
Ethernet
інтерфейс |
|
Порти 10/100BaseT(X) (роз'єм
RJ45) |
Модель
EDS-4012-4GS-LV/-HV/-T: 8
Модель EDS-4012-4GC-LV/-HV/-T : 8
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection |
|
Порти PoE (10/100BaseT(X),
роз'єм RJ45) |
-
EDS-4012-8P-4GS-LVA/-LVB/-T:
8 |
|
Комбо порти (10/100/1000BaseT(X)
або 100/1000BaseSFP) |
-EDS-4012-4GC-LV/-HV/-T:
4 |
|
Слоти 100/1000BaseSFP |
-
EDS-4012-4GS-LV/-HV/-T: 4
- EDS-4012-8P-4GS-LVA/-VB/-T: 4 |
Стандарти |
IEEE 802.3 for
10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication |
 Функції
програмного забезпечення Ethernet |
| Фільтри |
GMRP, GVRP, GARP, 802.1Q VLAN,
IGMP Snooping v1/v2/v3, IGMP Querier |
| Керування |
IPv4/IPv6, Flow control, Back
Pressure Flow Control, DHCP Server/Client, ARP, RARP,
LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap,
SNMP Inform, SNMPv1/v2c/v3, RMON,
TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB |
| MIB |
P-BRIDGE MIB, Q-BRIDGE MIB,
IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB,
IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB,
LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON
MIB Groups 1, 2, 3, 9 |
| Протоколи
резервування |
STP, RSTP, Turbo Ring v2, Turbo
Chain, Ring Coupling, Dual-Homing, Link Aggregation |
| Безпека |
Broadcast storm protection, Rate
Limit, Trust access control, Static Port Lock, MAC
Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and
Password Policy |
| Управління
часом |
SNTP, NTP Server/Client, NTP Authentication |
| Протокол |
IPv4/IPv6, TCP/IP, UDP, ICMP,
ARP, RARP, TFTP, DNS, NTP Client, DHCP Server,
DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP,
SNMPv1/v2c/v3, RMON, Syslog |
| ¤
Комутатор |
| Пріоритетних
черг |
4 |
| IGMP
груп |
512 |
|
Jumbo Frame Size |
9,216 КБ |
|
Макс. VLAN |
256 |
| VLAN
номери (VID) |
від
1 до 4094 |
| Таблиця
MAC адрес |
16K |
| Буфер
пакетів |
1 Mbit |
| ¤
Інтерфейси |
| Консольний
порт |
RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
| USB |
USB Type A (Reserved) |
| Контакти
аварії |
3 (на модулі MGMT, PWR1, PWR2)
Релейний вихід з пропускною здатністю струму 2 А при 30 В постійного струму |
| Цифрових
каналів |
1 (на модулі MGMT) |
| Цифрові
входи |
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V
максимальний вхідний струм
8 mA |
|
LED
інтерфейс |
|
LED
індикатори |
PWR1, PWR2, STATE, FAULT, MSTR/HEAD,
CPLR/TAIL, SYNC |
|
Послідовний
інтерфейс |
|
Консольний порт |
RS-232 (TxD, RxD, GND), 8-pin
RJ45 (115200, n, 8, 1) |
|
USB
інтерфейс |
|
USB-роз'єм |
USB Type A (Reserved) |
|
Інтерфейс
введення/виведення |
|
Контактні канали сигналізації |
1, релейний вихід з потужністю:1 A @ 24 VDC |
|
Кнопки |
Кнопка скидання
"Reset" |
|
Цифрові вхідні канали |
1 |
|
Параметри цифрових
входів |
+13 до +30 В для стану 1
-30 до +3 В для стану 0
Макс. вхідний струм: 8 мА |
|
Конфігурація
DIP-перемикача |
|
DIP-перемикачі |
Turbo Ring, Master, Coupler,
Reserve |
| ¤
Живлення |
|
Підключення |
2 знімні 4-контактні клеми |
|
Попередньо встановлений модуль
живлення |
модель
-LV/-LV-T: PWR-100–LV
модель -HV/-HV-T:
PWR-105-HV-I
модель -LVA/-LVA-T: PWR-101-LV-BP-I
модель -LVB/-LVB-T: PWR-103-LV-VB-I |
|
Примітка |
Серія EDS-4012 підтримує
модульні блоки живлення. Назви моделей і потужність
параметри визначаються встановленим силовим модулем.
Наприклад:
EDS-4012-4GS-T + PWR-100–LV = EDS-4012-4GS-LV-T
EDS-4012-4GS-T + PWR-105-HV-I = EDS-4012-4GS-HV-T
Якщо ви встановлюєте інший модуль живлення, зверніться до
технічних характеристик відповідної
моделі. Наприклад, якщо ви
заміните модуль живлення EDS-4012-4GS–LV-T
з PWR-105–HV-I, зверніться до специфікацій
EDS-4012–4GS-HV-T. |
| Вхідна
напруга |
модель
-LV/-LV-T: 12/24/48 В постійного струму, резервовані
подвійні входи
модель
-HV/-HV-T: 110/220 VDC/VAC, один вхід
модель -LVA/-LVA-T: 48 В постійного
струму, резервні подвійні входи
модель -LVB/-LVB-T: 12/24/48 В
постійного струму, резервовані подвійні входи |
| Робоча
напруга |
модель
-LV/-LV-T: від 9,6 до 60 В постійного струму
модель -HV/-HV-T: від 88 до 300 В постійного струму, від 85
до 264 В змінного струму
модель -LVA/-LVA-T: від 44 до 57 В
постійного струму (рекомендується > 52 В постійного струму
для виходу PoE+)
модель -LVB/-LVB-T: від 12 до 57 В
постійного струму (рекомендується > 52 В постійного струму
для виходу PoE+) |
|
Вхідний струм |
модель
-LV/-LV-T: 12-48 В постійного струму, 1,50-0,40 А або 24 В
постійного струму, 0,70 А
модель -HV/-HV-T: 110-220 В
змінного струму, 50-60 Гц, 0,30-0,20 А або 110-220 В
постійного струму, 0,30-0,20 А
модель -LVA/-LVA-T: 48 В постійного
струму, 5,42 А
модель -LVB/-LVB-T: 12/48 В
постійного струму, 7,46/4,27 А або 24 В постійного струму,
7,26 А |
|
Споживання електроенергії (макс.) |
-
EDS-4012-4GS-LV/-T: 10,52 Вт
- EDS-4012-4GS-HV-/T: 12,22 Вт
- EDS-4012-4GC-LV/-T: 10,7 Вт
- EDS-4012-4GC-HV/-T: 13,35 Вт
- EDS-4012-8P-4GS-LVA/-T:
Без PoE: 13,34 Вт
З PoE: макс. 240 Вт для загальної споживаної потужності PD
при напругі 48 В постійного струму
- EDS-4012-8P-4GS-LVB/-T:
Без PoE: 15,32 Вт
З PoE:
Макс. 180 Вт для загальної споживаної потужності PD при
напругі 48 В постійного струму
Макс. 150 Вт для загального споживання електроенергії PD при
вхідному напрузі 24 В постійного струму (макс. 120 Вт для
моделі -T)
Макс. 62 Вт для загального споживання PD при напругі 12 В
постійного струму |
|
Макс. вихідна
потужність PoE на порт |
Моделі PoE: 90 Вт |
| Захист
струму |
Так |
| Захист
від неправильної полярності |
Так |
| ¤
Механічні |
| Корпус |
Металевий,
IP40 |
| Розміри |
55 x 140 x 120 мм |
| Вага |
827 г |
| Установка |
DIN-рейка,
настінний монтаж (з додатковим
комплектом) |
| ¤
Навколишнє середовище |
| Робоча температура |
від
-10 до 60°C
стандартна модель,
від -40 до 75°C модель з розширеним температурним діапазоном |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Сертифікати |
|
Industrial Cybersecurity |
IEC 62443-4-1
IEC 62443-4-2 |
| EMC |
EN 55032/35, EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8
kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
UL 61010-2-201, EN 62368-1 (LVD) |
| Railway |
EN 50121-4 |
| Traffic Control |
NEMA TS2 |
| Freefall |
IEC
60068-2-31 |
| Vibration |
IEC 60068-2-6 |
| Shock |
IEC 60068-2-27 |
|
Час напрацювання на відмову
MTBF |
| Час |
-
EDS-4012-4GC-LV/-T: 1 036 336 годин
- EDS-4012-4GC-HV/-T: 497 392 год.
- EDS-4012-4GS-LV/-T: 874 838 годин
- EDS-4012-4GS-HV/-T: 456 870 годин
- EDS-4012-8P-4GS-LVA/-T: 799 780
годин
- EDS-4012-8P-4GS-LVB/-T: 759 924 години. |
| База
даних |
Telcordia (Bellcore), GB |
|
|
|
Інформація для
замовлення |
|
|
| ¤ Серія EDS-4012 |
|
Модель |
10/100
BaseT(X)
порти
(RJ45
роз'єм) |
PoE
10/100
BaseT(X)
порти
(RJ45
роз'єм) |
100/
1000
Base
SFP
слоти |
Combo
порти
(10/100/
1000BaseT(X) або 100/
1000BaseSFP) |
Робоча
напруга |
Встанов-лений
Модуль живлення |
Робоча
темпера-
тура |
|
EDS-4012-4GS-LV |
8 |
- |
4 |
- |
9,6 до 60
VDC |
PWR-100-LV |
-10 до
60°C |
|
EDS-4012-4GS-LV-T |
8 |
- |
4 |
- |
9,6 до 60
VDC |
PWR-100-LV |
-40 до
75°C |
|
EDS-4012-4GS-HV |
8 |
- |
4 |
- |
88 до 300
VDC, 85 до
264 VAC |
PWR-105-HV-I |
-10 до
60°C |
|
EDS-4012-4GS-HV-T |
8 |
- |
4 |
- |
88 до 300
VDC, 85 до
264 VAC |
PWR-105-HV-I |
-40 до
75°C |
|
EDS-4012-4GC-LV |
8 |
- |
- |
4 |
9,6 до 60
VDC |
PWR-100-LV |
-10 до
60°C |
|
EDS-4012-4GC-LV-T |
8 |
- |
- |
4 |
9,6 до 60
VDC |
PWR-100-LV |
-40 до
75°C |
|
EDS-4012-4GC-HV |
8 |
- |
- |
4 |
88 до 300
VDC, 85 до
264 VAC |
PWR-105-HV-I |
-10 до
60°C |
|
EDS-4012-4GC-HV-T |
8 |
- |
- |
4 |
88 до 300
VDC, 85 до
264 VAC |
PWR-105-HV-I |
-40 до
75°C |
|
EDS-4012-8P-4GS-LVA |
- |
8 |
4 |
- |
44 to 57
VDC (> 52
VDC for
PoE+ output
recommended) |
PWR-101-
LV-BP-I |
-10 до
60°C |
|
EDS-4012-8P-4GS-LVA-T |
- |
8 |
4 |
- |
44 to 57
VDC (> 52
VDC for
PoE+ output
recommended) |
PWR-101-
LV-BP-I |
-40 до
75°C |
|
EDS-4012-8P-4GS-LVB |
- |
8 |
4 |
- |
12 to 57
VDC (> 52
VDC for
PoE+ output
recommended) |
PWR-103-
LV-VB-I |
-10 до
60°C |
|
EDS-4012-8P-4GS-LVB-T |
- |
8 |
4 |
- |
12 to 57
VDC (> 52
VDC for
PoE+ output
recommended) |
PWR-103-
LV-VB-I |
-40 до
75°C |
|
| ¤
Додаткове приладдя: |
|
Блоки
живлення |
|
HDR-60-24 |
Блок живлення 60 Вт/2,5 A на DIN-рейку 24
VDC, універсальна вхідна напруга
від 85 до 264 VAC або від 120 до
370 VDC, робоча температура від
-30 до 70°C |
|
NDR-120-24 |
Блок живлення 120 Вт/5,0 A на DIN-рейку 24
VDC, універсальна вхідна напруга
від 90 до 264 VAC або від 127 до
370 VDC, робоча температура від
-20 до 70°C |
|
NDR-120-48 |
Блок живлення 120 Вт/2,5 A на DIN-рейку 48
?VDC, універсальна вхідна напруга
від 90 до 264 VAC або від 127 до
370 VDC, робоча температура від
-20 до 70°C |
|
NDR-240-48 |
Блок живлення 240 Вт/5,0 A на DIN-рейку 48
VDC, універсальна вхідна напруга
від 90 до 264 VAC або від 127 до
370 VDC, робоча температура від
-20 до 70°C |
|
MDR-40-24 |
Блок живлення 24 VDC
на DIN-рейку з 40 Вт/1,7 А, 85-264 VAC
або 120-370 VDC, робоча
температура від -20 до 70°C |
|
MDR-60-24 |
Блок живлення 24 VDC
на DIN-рейку з 60 Вт/2,5
А, 85-264 VAC або 120-370
VDC, робоча температура від -20 до
70°C |
|
Сумісні
SFP модулі:
|
|
|
|
