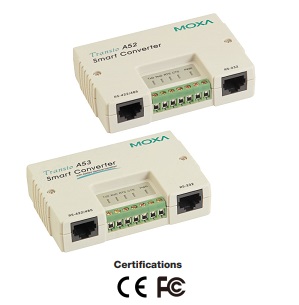

  Transio A52 / A53
  Конвертери початкового рівня RS-232 в RS-422/485

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 Перетворювач RS - 232 в RS - 422/485
Особливості та переваги

Автоматичне керування напрямком даних (ADDC) Контроль даних RS-485
Автоматичне визначення швидкості передачі даних
Апаратне керування потоком RS-422: сигнали CTS, RTS
LED живлення та стану сигналу
Багатоточкова робота RS-485, до 32 вузлів
Захист ізоляції 2 кВ (A53)
Вбудовані кінцеві резистори 120 Ом

     Двонаправлені конвертери MOXA А52/A53 мають вхідний інтерфейс RS-232 і вихідний інтерфейс - RS-422/485. MOXA А52/A53 призначені для збільшення робочої відстані послідовного інтерфейсу RS-232 (15м) за рахунок перетворення його в RS-422/485 (1,2 км).
   Конвертери мають світлодіодні індикатори живлення і стану сигналів і забезпечують швидкість передачі даних до 230,4 Кбіт/сек.
Крім того MOXA А52/A53 забезпечують surge protection і isolation protection, що особливо необхідно для застосування їх в промисловості. MOXA А52/A53 мають вбудовані 120 Ω термінальні резистори.

 Специфікації
Послідовний інтерфейс
Сигнали RS-232
З'єднувач: RJ-45
Сигнали: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Сигнали RS-422/485
З'єднувач: термінальний блок
RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485-4др: TxD+, TxD-, RxD+, RxD-, GND
RS-485-2др: Data+, Data-, GND
Вибір типу інтерфейсу здійснюється перемикачем
RS-422/485 Data Direction Control
ADDC®
Швидкість
від 50 bps до 230.4 Kbps
Surge protection
25 KV ESD
Оптична ізоляція
тільки MOXA A53 - 2.5 KV
Живлення і навколишнє середовище
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -20 до 75°C
Механічні
Розміри
90 x 60 x 21 mm
Вага
85 г
Матеріал
ABC
Живлення
Вхідне
від 9 до 30 VDC, 350 mA
Споживання
A52: 170 mA @ 9 V
A53: 285 mA @ 9 V
Сертифікати
EMC
EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Environmental Testing IEC 60068-2-1
IEC 60068-2-14
IEC 60068-2-2
IEC 60068-2-3
Vibration IEC 60068-2-6
 Інформація для замовлення
A52-DB9F
w/o Adapter
Двохнаправлений конвертер RS-232 в RS-422/485 з 25 KV ESD surge protection, кабель DB9F
A52-DB25F
w/o Adapter
Двохнаправлений конвертер RS-232 в RS-422/485 з 25 KV ESD surge protection, кабель DB25F
A52-DB9F
w/ Adapter
Двохнаправлений конвертер RS-232 в RS-422/485 з 25 KV ESD surge protection, кабель DB9F і 9V, 350 mA джерелом живлення (110V або 230V)
A52-DB25F
w/ Adapter
Двохнаправлений конвертер RS-232 в RS-422/485 з 25 KV ESD surge protection, кабель DB25F і 9V, 350 mA джерелом живлення (110V або 230V)
A53-DB9F
w/o Adapter
Двохнаправлений конвертер RS-232 в RS-422/485 з 25 KV ESD surge protection, кабель DB9F і оптичною розв'язкою (2 KV)
A53-DB25F
w/o Adapter
Двохнаправлений конвертер RS-232 в RS-422/485 з 25 KV ESD surge protection, кабель DB25F і оптичною розв'язкою (2 KV)
A53-DB9F
w/ Adapter
Двохнаправлений конвертер RS-232 в RS-422/485 з 25 KV ESD surge protection, кабель DB9F, 9V, 350 mA джерелом живлення (110V або 230V) і оптичною розв'язкою (2 KV)
A53-DB25F
w/ Adapter
Двохнаправлений конвертер RS-232 в RS-422/485 з 25 KV ESD surge protection, кабель DB25F, 9V, 350 mA джерелом живлення (110V або 230V) і оптичною розв'язкою (2 KV)
