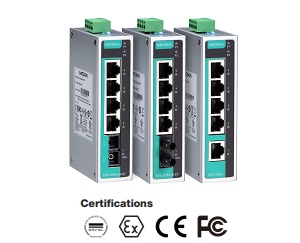

EDS-205A / 208A
|
|
8 / 5 портові некеровані Ethernet комутатори |
 |
Некеровані Ethernet
комутатори - MOXA EDS-205A/208A |
 |
|
 |
|
|
|
Особливості та переваги |
|
|
 |
10/100BaseT(X) (RJ45), 100BaseFX
(multi/single mode, SC/ST з'єднувачі) |
|
Підтримка IEEE 802.3/802.3u/802.3x
|
|
Резервовані
входи живлення 12/24/48 VDC (від
9.6 до 60 VDC), від 18 до 30 VAC |
|
IP30
алюмінієвий корпус |
|
Дизайн, що дозволяє використовувати комутатори в жорстких умовах експлуатації (Class I Div. 2 / ATEX) і морських застосуваннях
(DNV/GL) |
|
Робочий
діапазон температур від
-10 до 60°C и від -40 до 75°C ("Т"
моделі) |
|
|
MOXA EDS-208A/205A є одними з найбільш компактних індустріальних Ethernet комутаторів, розроблених MOXA. Комутатори MOXA EDS-208A/205A підтримують 8/5 Ethernet портів відповідно до IEEE 802.3 і IEEE 802.3u/x з 10/100M full/half-duplex і MDI/MDI-X auto-sensing.
MOXA EDS-205A/208A комутатори мають резервовані входи по живленню 12/24/48 VDC (від 9.6 до 60 VDC), від 18 до 30 VAC, що забезпечує можливість одночасного підключення до AC/DC джерел живлення.
MOXA EDS-208A/205A мають спеціальний дизайн, що дозволяє використовувати комутатори в жорстких умовах експлуатації (Class I Div. 2, ATEX Zone 2), в тому числі і морських (DNV/GL) і відповідають FCC, TUV, UL і CE стандартам. Широкий робочий температурний діапазон від -10 до 60 C або від -40 до 75°C ( "Т" -моделі) і IP30 захищений корпус дозволяють комутаторам MOXA EDS-208A/205A дуже просто інтегруватися в індустріальні мережі і забезпечувати найоптимальніші рішення для промислових Ethernet додатків.
MOXA EDS-205A/208A комутатори мають DIP перемикачі які дозволяють вмикати-вимикати захист від широкосмугового "шторму", забезпечують високу гнучкість для промислових додатків. Вони можуть монтуватися на DIN-rail напрямних або в спеціалізованих боксах.
Детальніше (зовнішній вигляд, розміри) >>>
|
|
|
Специфікації |
|
|
 Технологія |
|
|
|
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и 100BaseFX,
IEEE 802.3x для контролю
потоку |
|
|
|
|
| Store and Forward, з IEEE802.3x повний дуплекс, неблокований контроль потоку |
|
|
|
|
| Відповідно до
IEEE 802.3x, back pressure |
|
|
|
|
| Інтерфейси |
|
|
|
| 10/100BaseT(X)
auto negotiation, F/H duplex mode і auto MDI/MDIX connection (X) |
|
|
|
|
| 100BaseFX (multi-mode,
single-mode, SC/ST з'єднувачі) |
|
|
|
|
| Power, 10/100M (TP порт)
і 100M (оптичний порт) |
|
|
|
|
| Дозволяють включати-відключати захист від широкосмугового "шторму" |
|
|
|
|
| Властивості
комутатора |
|
|
|
|
Оптичні
порти |
|
 |
| Живлення |
|
|
|
12/24/48 VDC
(від 9.6 до 60 VDC)
резервоване - 2
входи |
|
|
|
|
EDS-205A: 0.09 A @ 24 V
EDS-205A-M/S: 0.1 A @ 24 V
EDS-208A: 0.11 A @ 24 V
EDS-208A-M/S: 0.11 A @ 24 V
EDS-208A-MM/SS:
0.15 A @ 24 V |
|
|
|
|
| Знімний 4 контактний термінальний блок |
|
|
|
|
|
| Захист від
неправильної полярності |
|
|
|
|
| Механічні |
|
|
|
| IP30
захист, алюмінієвий корпус |
|
|
|
|
EDS-205A: 30 x 115 x 70 mm
EDS-208A: 50 x 115 x 70 mm |
|
|
|
|
EDS-205A: 175 г
EDS-208A: 275 г |
|
|
|
|
| DIN-Rail,
панельне кріплення (опціонально) |
|
|
|
|
| |
| ¤
Навколишнє середовище |
| Робоча температура |
від -10 до 60°C -
стандартні моделі,
от -40 до 75°C
- моделі з розширеним температурним діапазоном
(з індексом
"T") |
| Температура
зберігання |
від -40 до 85°C |
| Відносна
вологість |
від 5 до 95% (без
конденсату) |
|
| ¤
Сертифікати |
| Безпека |
UL508 |
| EMC |
EN 55032/24 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Критичні середовища |
IECEx, ATEX, Class I Division 2 |
| Удар |
IEC60068-2-27 |
| Вільне
падіння |
IEC60068-2-31 |
| Вібрації |
IEC60068-2-6 |
| Управління
на з/д |
EN50121-4 |
|
Контроль дорожнього руху |
NEMA TS2 |
| Морські |
ABS, DNV-GL, LR, NK |
| |
|
|
3,040,784
години
База даних: Telcordia (Bellcore), GB |
|
|
|
|
|
Інформація
для замовлення |
|
|
|
|
5
портові: |
|
Моделі зі
звичайним температурним діапазоном (від -10 до 60°C) |
|
| Некерований індустріальний комутатор з 5 10/100BaseT(X) портами, робоча температура від
-10 до 60°C |
|
|
| Некерований індустріальний комутатор з 4 10/100BaseT(X) портами і одним 100BaseFX multi-mode портом з SC з'єднувачем, робоча температура від
-10 до 60°C |
|
|
| Некерований індустріальний комутатор з 4 10/100BaseT(X) портами і одним 100BaseFX multi-mode портом з
ST з'єднувачем, робоча температура від
-10 до 60°C |
|
|
| Некерований індустріальний комутатор з 4 10/100BaseT(X) портами і одним 100BaseFX single-mode портом з SC з'єднувачем, робоча температура від
-10 до 60°C |
|
|
Моделі з розширеним температурним діапазоном (від
-40 до 75°C) |
|
| Некерований індустріальний комутатор з 5 10/100BaseT(X) портами, робоча температура
від -40 до 75°C |
|
|
| Некерований індустріальний комутатор з 4 10/100BaseT(X) портами і одним 100BaseFX multi-mode портом з SC з'єднувачем, робоча температура
від -40 до 75°C
|
|
|
| Некерований індустріальний комутатор з 4 10/100BaseT(X) портами і одним 100BaseFX multi-mode портом з
ST з'єднувачем, робоча температура
від
-40 до 75°C
|
|
|
| Некерований індустріальний комутатор з 4 10/100BaseT(X) портами і одним 100BaseFX single-mode портом з SC з'єднувачем, робоча температура
від -40 до 75°C |
|
|
8
портові: |
|
Моделі зі
звичайним температурним діапазоном (від -10 до 60°C) |
|
| Некерований індустріальний комутатор з 8 10/100BaseT(X) портами, робоча температура від
-10 до 60°C |
|
|
| Некерований індустріальний комутатор з 7 10/100BaseT(X) портами, 1 mult mode 100 BaseFX портом, SC з'єднувач, робоча температура від
-10 до 60°C |
|
|
| Некерований індустріальний комутатор з 7 10/100BaseT(X) портами, 1 mult mode 100 BaseFX портом,
ST з'єднувач, робоча температура від
-10 до 60°C |
|
|
| Некерований індустріальний комутатор з 6 10/100BaseT(X) портами, 2 mult mode 100 BaseFX порти, SC з'єднувач, робоча температура від
-10 до 60°C |
|
|
| Некерований індустріальний комутатор з 6 10/100BaseT(X) портами, 2 mult mode 100 BaseFX порти,
ST з'єднувач, робоча температура від
-10 до 60°C |
|
|
| Некерований індустріальний комутатор з 7 10/100BaseT(X) портами, 1 sigle mode 100 BaseFX портом, SC з'єднувач, робоча температура від
-10 до 60°C |
|
|
| Некерований індустріальний комутатор з 6 10/100BaseT(X) портами, 2 sigle mode 100 BaseFX портами, SC з'єднувач, робоча температура від
-10 до 60°C |
|
|
Моделі з розширеним температурним діапазоном (від
-40 до 75°C) |
|
| Некерований індустріальний комутатор з 8 10/100BaseT(X) портами, робоча температура від -40 до 75°C |
|
|
| Некерований індустріальний комутатор з 7 10/100BaseT(X) портами, 1 mult mode 100 BaseFX портом, SC з'єднувач, робоча температура від -40 до 75°C |
|
|
| Некерований індустріальний комутатор з 7 10/100BaseT(X) портами, 1 mult mode 100 BaseFX портом,
ST з'єднувач, робоча температура від -40 до 75°C |
|
|
| Некерований індустріальний комутатор з 6 10/100BaseT(X) портами, 2 mult mode 100 BaseFX порти, SC з'єднувач, робоча температура від -40 до 75°C |
|
|
| Некерований індустріальний комутатор з 6 10/100BaseT(X) портами, 2 mult mode 100 BaseFX порти,
ST з'єднувач, робоча температура від -40 до 75°C |
|
|
| Некерований індустріальний комутатор з 7 10/100BaseT(X) портами, 1 sigle mode 100 BaseFX портом, SC з'єднувач, робоча температура від -40 до 75°C |
|
|
| Некерований індустріальний комутатор з 6 10/100BaseT(X) портами, 2 sigle mode 100 BaseFX портами, SC з'єднувач, робоча температура від -40 до 75°C |
|
|
|
 Додатково: |
| Кріплення: |
| WK-46 |
Комплект для
настінного кріплення |
| RK-4U |
Комплект для
кріплення 4U 19” |
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
|
|
| |
|
|
|
