Серія EDS-508A/505A
|
|
8/5 портові розширені резервовані керовані Ethernet комутатори |

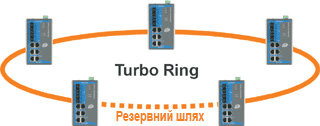

Fast Ethernet резервоване
кільце (< 20 ms)
Для автоматизації промислових додатків, надмірність є завжди важливою особливістю, яка дозволяє збільшити надійність вашої системи автоматизації. MOXA EtherDevice ™ Switch EDS-508A / 505A оснащена надлишковими функціями резервування, протокол яких отримав назву "Turbo Ring" ("Турбо кільце"), розроблено компанією MOXA. Ця здатність обладнання, дозволяє комутатору перейти на резервний шлях при виході з ладу будь-якого сегменту мережі, причому за дуже мінімальний час
20 мс.
|
|
Об'єднання декількох Турбо кілець для розподілених додатків
Для деяких розподілених систем може бути незручним об'єднання всіх пристроїв системи в єдине велике кільце з резервуванням, тому
що пристрої можуть бути сильно рознесені територіально. В цьому випадку можна створювати локальні кільця з резервуванням, пов'язані між собою.
|

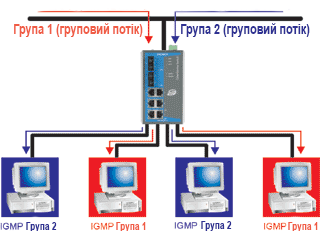

IGMP Snooping для фільтрації
групового трафіку
IGMP (груповий протокол управління Internet), один з важливих протоколів для індустріальної автоматизації, він може бути використаний при роботі по Ethernet спільно з field bus протоколами, такими як Allen-Bradley EtherNet / IP, Siemens Profibus і Foundation Fieldbus HSE. Ці промислові протоколи Ethernet використовують модель видавця / передплатника (publisher / subscriber) в групових пакетах для оптимізації мережі з великим трафіком. IGMP забезпечує здатність направляти груповий трафік тільки в ті кінцеві пункти, які необхідні, зменшуючи загальне навантаження на Ethernet мережу.
|

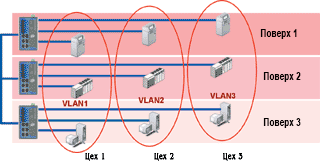

Технологія VLAN спрощує планування мережі.
VLAN - група пристроїв, які можуть розташовуватися де завгодно в мережі, але які зв'язуються, як ніби вони знаходяться в одному і тому ж фізичному сегменті мережі. VLAN можуть бути використані для того, щоб сегментувати вашу мережу без обмеження по фізичних з'єднаннях, що накладається традиційним мережевим проектом. Крім того, оскільки всі системи автоматизації включають певні пристрої, які повинні бути захищені від несанкціонованого доступу, дуже важливо мати певний тип системи аутентифікації, що тільки дозволяє розмежувати користувачів, які мають доступ до системи. Якщо пристрої належать різним VLAN, то вони не зможуть зв'язатися між собою, що забезпечує додаткову безпеку і захист від небажаного втручання або надлишкового трафіку. Стандарт IEEE 802.1Q і протокол GVRP можуть змінювати параметри взаємодії, залишаючи VLAN в цілій мережі.
|

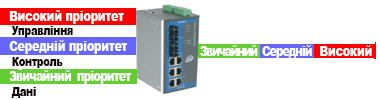

QoS збільшує визначеність
Quality of Service (QoS)
- якість послуги - забезпечує присвоювання пріоритетів трафіку, для того щоб найбільш важливі дані передавалися першочергово і передбачувано. Серія EDS-508A / 505A може перевірити IEEE 802.1p / 1Q layer 2 CoS теги і навіть інфомацию layer 3 TOS для забезпечення класифікації цілої мережі. Серія EDS-508A / 505A з можливістю QoS покращує продуктивність індустріальної мережі і підвищує визначеність передачі даних для критичних областей застосування.
|
|

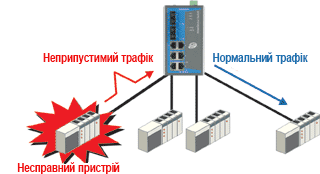

Обмеження ширини смуги, як засіб запобігання від перевантаження мережі
Будь-який пристрій в мережі не повинен мати необмежену ширину смуги пропускання, особливо коли це відбувається в результаті збою в роботі пристрою. Найбільш відома проблема в зв'язку з цим - це широкомовні "шторми", викликані установкою неправильної топології мережі або збоями в функціонуванні пристроїв. Серія EDS-508A / 505A може не тільки вберегти від широкомовних "штормів", але і також дозволяє правильно конфігурувати діапазон unicast/multicast/broadcast пакетів, і таким чином, надати адміністратору повний контроль над шириною смуги, для того щоб вберегти мережу від перевантаження.
|
|
Блокування порту для авторизації доступу до специфікованих MAC адрес
Серія EDS-508A / 505A може призначати захищені статичні MAC адреси для специфікації портів. Використовуючи функцію блокування (замка - Lock), заблоковані порти не можуть читати інші адреси і можуть передавати дані тільки ініціалізованим статичним MAC адресам, що забезпечує блокування від небажаного вторгнення і використання.
|
|

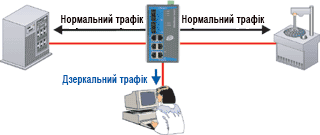

"Дзеркальні" порти для online перевірки стану
У деяких випадках індустріальна мережа стає дуже великою і важко досягти очікуваного рівня зв'язку між пристроями і хостом. Промислові додатки використовують більшу кількість команд-відповідей, ніж при звичайній файловій передачі даних в офісних мережевих середовищах. Це означає, що коли відбувається початкова установка промислової Ethernet мережі, інженерам автоматизації можливо потрібно оцінити взаємодію між портом пристрою і комп'ютером хоста. Серія EDS-508A / 505A надає можливість створити "дзеркальний" порт для перевірки того, що система веде себе так, як їй обумовлено.
|

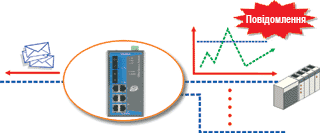

Автоматичні попередження щодо подій
Оскільки промислові Ethernet пристрої часто розташовані в територіально віддалених точках мережі, такі пристрої не завжди мають інформацію про стан мережі. Це означає, що промислові Ethernet комутатори, які з'єднують ці пристрої в керуючій мережі, повинні прийняти відповідальність за забезпечення працездатності системи з аварійними повідомленнями в реальному часі. Навіть якщо сервіс інженери знаходяться в виробничих цехах, їм потрібен час для прийняття рішення про усунення неполадок. EDS-508A / 505A забезпечують цією інформацією інженерів постійно (в реальному часі) і при настанні певних подій.
Традиційний шлях визначення статусу пристрою полягає в тому, що ці пристрої періодично опитуються, але це відбувається вже не "в реальному часі". Шлях достатній але не ефективний.
Попереджувальне повідомлення має бути ініційоване подіями. Розглянемо кілька прикладів:
Попередження по електронній пошті
Серія EDS-508A / 505A може посилати попереджувальні повідомлення по електронній пошті, коли виявлена подія для забезпечення системних інженерів аварійними повідомленнями в реальному часі.
|
Подія
на комутаторі
|
Подія
на портах
|
|
"Холодний"
старт
|
"Гарячий"
старт
|
Відновлення з'єднання
|
|
Живлення увімкнуто/вимкнуто
|
Помилка аутентифікації
|
Обрив з'єднання
|
|
Зміна топології
|
Зміна конфігурації
|
Перевищення трафіку
|

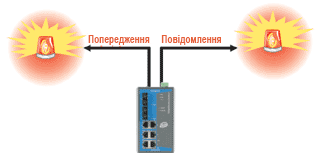

Попередження на релейних виходах
Серія EDS-508A / 505A має два релейні виходи для швидкого попередження обслуговуючого персоналу про настання аварійних ситуацій.

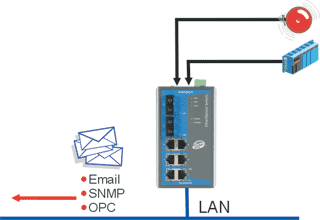

Цифрові входи для інтеграції з іншими сенсорами
EDS-508A / 505A має два цифрових входи для підключення автоматичних пристроїв повідомлення про події для відправки e-mail попереджень, формування SNMP переривань або сповіщення
OPC.

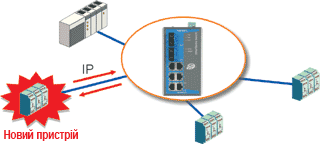

Заміна несправних пристроїв
Для того, щоб скоротити зусилля, затрачені при багаторазовій конфігурації IP адрес, серія EDS-508A / 505A має DHCP / BootP сервери і підтримує протокол RARP для автоматичної установки IP адрес для підключених Ethernet пристроїв.
Швидке відновлення лінії
Для звичайного комерційного Ethernet час перемикання може бути від 3 до 5 хвилин, якщо пристрій було перміщено в мережі. Але час відновлення навіть 3 хвилини - абсолютна вічність для промислових додатків. Запатентована МОХА технологія Line-swap fast recovery (швидке відновлення) забезпечує час відновлення менше 1 секунди що дуже важливо для індустріальних комунікацій.

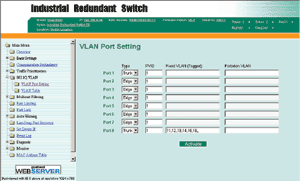

Прості засоби конфігурації на основі браузера
Серія EDS-508A / 505A може бути легко зконфігурована по мережі з використанням web браузера, Telnet консолі або спеціалізованої Moxa Windows утиліти. Крім цього, пакетний Конфігуратор MОХА може бути використаний для завантаження та копіювання параметрів конфігурації одночасно для багатьох пристроїв
EDS-508A/505A .
Мережеве управління за допомогою SNMP-OPC сервера
Програмне забезпечення SNMP OPC Server дозволяє конвертувати SNMP в OPC формат. Вертикальна інтеграція інформації SNMP управління в існуючі OPC SCADA базовані пакети дозволяє клієнтам встановлювати Ethernet мережеві додатки управління (SNMP) інтегровано з існуючими додатками візуального спостереження та управління.
|

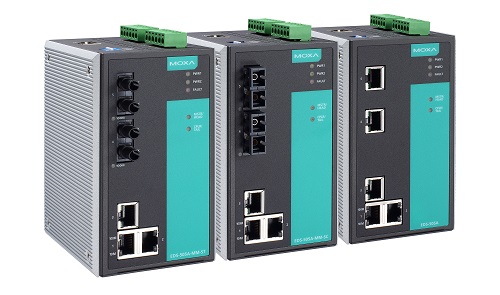

Зовнішній вигляд:
EDS-505A

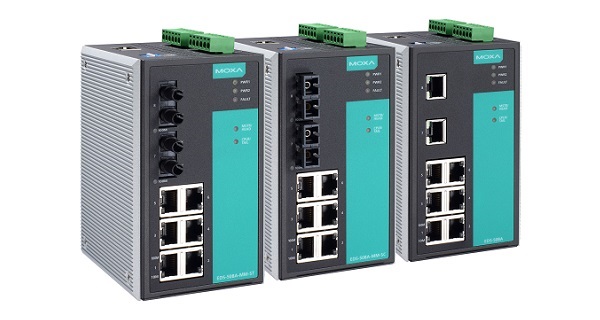

Зовнішній вигляд: EDS-508A

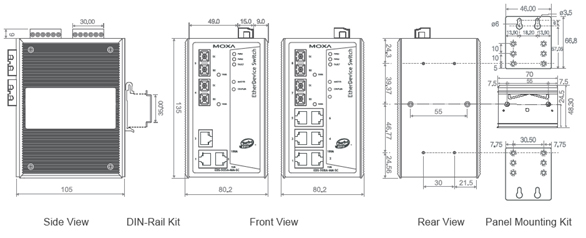

Розміри (в мм):
|
