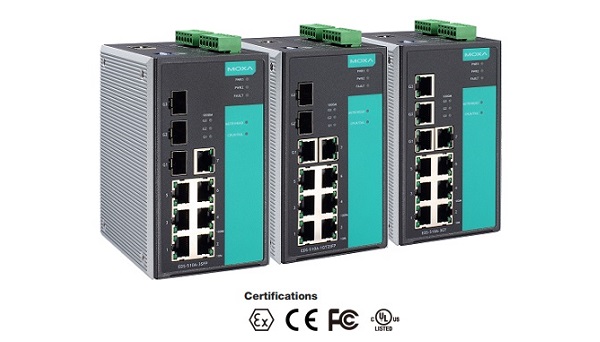

Серія EDS-510A |
|
Індустріальний 7+3G портовий керований резервований Ethernet комутатор
|
MOXA EDS-510A - перший на ринку індустріальний комутатор, що підтримує сучасний IPv6 протокол (індустріальна 6 версія IP протоколу) і це обладнання буде тепер мати спеціальний логотип (IPv6). Сертифікація MOXA EDS-510A за спеціальною програмою і логотип IPv6 означають, що обладнання повністю задовольняє цим стандартом і сумісне з іншим IPv6 - сертифікованим обладнанням.
Стандарт IPv6 був створений у відповідь на всесвітню вимогу збільшення розрядності IP адрес до 128 біт з метою підтримки мережевого трафіку "точка-точка" і дуплексного зв'язку. Підтримуючи Internet протокол наступного покоління для промислових Ethernet мереж, MOXA EDS-510A забезпечує автоматичну конфігурацію IP адрес, високу безпеку і має вбудовану підтримку
QoS.
MOXA EDS-510A - 10 портовий індустріальний керований Ethernet комутатор з 3 Gigabit портами. 2 Gigabit порти використовуються для створення MOXA Gigabit Ethernet Turbo Ring і один для Uplink. Технологія Gigabit Ethernet Turbo Ring (час відновлення <20 мс) збільшує надійність і швидкість опорної мережі. MOXA EDS-510A також підтримує інтелектуальні мережеві функції управління, включаючи QoS, IGMP Snooping/GMRP, VLAN, Port Trunking, SNMP V1/V2c/V3, IEEE 802.1X і
https/SSL.
|
|
Додаткові функції та переваги
-
Інтерфейс командного рядка (CLI) для
швидкого налаштування основних керованих функцій
-
Опція DHCP 82 для призначення IP-адреси з
різними політиками
-
Підтримує протоколи EtherNet/IP і Modbus TCP
для керування та моніторингу пристроїв
-
IGMP Snooping і GMRP для фільтрації
багатоадресного трафіку
-
VLAN на основі портів, VLAN IEEE 802.1Q і
GVRP для спрощення планування мережі
-
Підтримує ABC-01-USB (конфігуратор
автоматичного резервного копіювання) для резервного
копіювання конфігурації системи
-
QoS (IEEE 802.1p/1Q і TOS/DiffServ) для
підвищення детермінізму
-
Транкінг портів для оптимального
використання пропускної здатності
-
SNMPv1/v2c/v3 для різних рівнів керування
мережею
-
RMON для проактивного та ефективного
моніторингу мережі
-
Функція блокування порту для
блокування несанкціонованого доступу на основі MAC-адреси
-
Керування смугою пропускання для запобігання
непередбачуваному стану мережі
-
Автоматичне попередження через виняток через
електронну пошту та релейний вихід
|
|
Детальніше про MOXA EDS-510A >>>
|
|
 |
Специфікації |
 |
|
 Технологія |
| Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX/EZX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1Q для VLAN Tagging
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.3ad для Port Trunk з LACP |
| Протоколи |
IGMPv1/v2
device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP,
TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, Syslog (Available
Soon: DHCP Option 66/67/82, SSH, SNMP Inform, Modbus/TCP,
LLDP, IEEE 1588 PTP, IPv6) |
| MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9 |
| Контроль
потоку |
IEEE802.3x,
back pressure flow control |
| Інтерфейси |
| RJ45
порт |
10/100BaseT(X)
або 10/100/1000BaseT(X) автовизначення швидкості |
| Оптичний порт |
1000BaseSFP
слот |
| Консоль |
RS-232 (RJ45) |
| Індикатори |
PWR1, PWR2,
FAULT, 10/100M (TP port), 100M (Fiber port), MASTER, COUPLER |
| Контакти
аварії |
Два релейних виходи з мах навантаженням
1A @ 24 VDC |
| Цифрові
входи |
Два входи в одній групі, електрично розв'язані
- від +13 до + 30V для стану "1"
- від -30 до + 3V для стану "0"
- Max. вхідний струм: 8 mA
|
| Живлення |
| Входна
напруга |
24 VDC
(від 12 до 45 VDC), дубльований вхід |
| Струм |
EDS-510A-3GT:
0.55 A @ 24 V
EDS-510A-1GT2SFP: 0.38 A @ 24 V
EDS-510A-3SFP: 0.39 A @ 24 V |
| Підключення |
Два знімних 6-pin термінальних блоки |
| Захист
від струму |
Так |
| Захист
від неправильної полярності |
Так |
| Механічні |
| Корпус |
IP30
захист |
| Розміри |
80.5 x 135 x 105 mm
(W x H x D) |
| Вага |
1170
г |
| Установка |
DIN-Rail,
настінне кріплення (опціонально) |
| Навколишнє
середовище |
| Робоча
температура |
від
-10 до 60°C
від -40 до 75°C -T моделі |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5% до 95%
(без конденсату) |
| Сертифікати |
| Safety |
EN 60950-1, UL 60950-1, CSA
C22.2 No. 60950-1, UL 508 |
| Hazardous
Location |
ATEX, Class I Division 2 |
| EMC |
EN 55032/24 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
|
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
|
Traffic Control |
NEMA TS2 |
| MTBF |
204,000
годин
Database: MIL-HDBK-217F, GB 25˚C |
|
Інформація
для замовлення |
|
|
|
| Звичайне
температурне виконання (від -10 до 60°C) |
| EDS-510A-3GT |
Індустріальний Gigabit керований резервований Ethernet комутатор з 7 10/100BaseT(X) портами і 3 10/100/1000BaseT(X) портами, робоча температура від
-10 до 60°C
|
| EDS-510A-1GT2SFP |
Індустріальний Gigabit керований резервований Ethernet комутатор з 7 10/100BaseT(X) портами, 1 10/100/1000BaseT(X) портом,
2 SFP (mini-GBIC) слотами для SFP-1G
модулів, робоча температура від -10 до 60°C
|
| EDS-510A-3SFP |
Індустріальний Gigabit керований резервований Ethernet комутатор з 7 10/100BaseT(X) портами
і 3 SFP (mini-GBIC)
слотами для SFP-1G
модулів, робоча температура від -10 до 60°C
|
|
Розширене температурне виконання (від
-40 до 75°C) |
| EDS-510A-3GT-T |
Індустріальний Gigabit керований резервований Ethernet комутатор з 7 10/100BaseT(X) портами
і 3 10/100/1000BaseT(X) портами робоча температура
від -40 до 75°C
|
| EDS-510A-1GT2SFP-T |
Індустріальний Gigabit керований резервований Ethernet комутатор з 7 10/100BaseT(X) портами, 1 10/100/1000BaseT(X) портом,
2 SFP (mini-GBIC) слотами для SFP-1G
модулів, робоча температура від
-40 до 75°C
|
| EDS-510A-3SFP-T |
Індустріальний Gigabit керований резервований Ethernet комутатор з 7 10/100BaseT(X) портами
і 3 SFP (mini-GBIC) слотами для
SFP-1G модулів, робоча температура від
-40 до 75°C
|
| Додатково: |
|
|
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
 Backup
Configurators |
| ABC-01 |
Інструмент резервного копіювання
та відновлення конфігурації для керованих комутаторів
Ethernet і бездротового зв’язку серії AWK
Точки доступу/мости/клієнти, робоча температура від 0 до
60°C |
|
MXview |
| MXview |
Програмне
забезпечення мережевого управління для 50, 100, 250, 500,
1000 або 2000 вузлів |
| MXview
Upgrade-50 |
Розширення
ліцензії програмного забезпечення для управління промисловою
мережею MXview на 50 вузлів (за IP-адресою)
|
| Кріплення: |
| WK-46 |
Комплект для
настінного кріплення |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
Gigabit Ethernet
модулі, SFP-1G |
|
Моделі з робочою
температурою від 0 до 60°C |
|
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від 0 до 60°C |
|
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від 0 до 60°C |
|
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від 0 до 60°C |
|
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура
від 0 до 60°C |
|
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура
від 0 до 60°C |
|
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
| Моделі
з робочою температурою від -40 до 85°C |
|
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від -40 до 85°C |
|
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від -40 до 85°C |
|
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
|
