 EDS-P506E

 4+2G порта керовані Ethernet комутатори з 4 IEEE 802.3af/at PoE+ портами


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 Індустріальний Ethernet комутатор - MOXA EDS-P506E

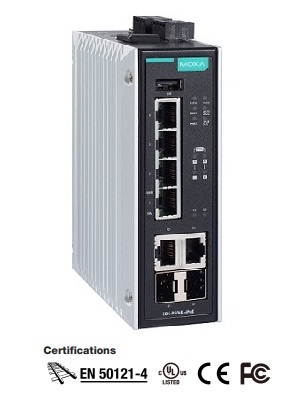

MOXA EDS-P506A-4PoE - 6 портові керовані Ethernet комутатори з 4 PoE+ портами

Особливості та переваги
4 вбудовані порти PoE+ підтримують вихідну потужність до 60 Вт на порт
Функції Smart PoE для віддаленої діагностики пристроїв живлення та відновлення після збою
Широкий діапазон джерел живлення 12/24/48 В постійного струму для гнучкого розгортання
Turbo Ring і Turbo Chain (час відновлення < 20 мс при 250 комутаторах), RSTP/STP і MSTP для резервування мережі
2 гігабітні комбіновані порти для високошвидкісного зв'язку
Підтримує MXstudio для легкого візуалізованого керування промисловою мережею
Робочий діапазон температур від -10 до 60°C та -40 до 75°C ("Т" моделі)

    EDS-P506E включає Gigabit-керовані PoE + Ethernet-комутатори, які стандартно постачаються з 4 портами 10 / 100BaseT (X), 802.3af (PoE) та 802.3at (PoE +) - сумісними портами Ethernet та 2 комбінованими портами Gigabit Ethernet. EDS-P506E забезпечує до 30 Вт потужності на порт PoE + у стандартному режимі та забезпечує потужну потужність до 4 пар 60 Вт для промислових важких пристроїв PoE, таких як IP-камери спостереження з погодними умовами двірники / обігрівачі, високопродуктивні бездротові точки доступу та надійні IP-телефони.
    Комутатори EDS-P506E надзвичайно універсальні, а волоконні порти SFP можуть передавати дані на відстань до 120 км від пристрою до центру управління з високою стійкістю до електромагнітних пошкоджень.
    Комутатори Ethernet підтримують різні функції управління, включаючи STP/RSTP,
Turbo Ring, Turbo Chain, управління живленням PoE, автоматичну перевірку пристрою PoE, планування живлення PoE, діагностику PoE, IGMP, VLAN, QoS, RMON, управління пропускною здатністю та дзеркальне відображення портів.

     EDS-P506E розроблено спеціально для жорстких зовнішніх робіт із захистом від перенапруги 4 кВ для забезпечення безперебійної надійності систем PoE..


   Додаткові функції та переваги

  • Підтримує різні параметри виходу PoE (висока потужність 36 Вт і 60 Вт, режими Force і Legacy) для максимальної сумісності живлення з пристроями

  • Інтерфейс командного рядка (CLI) для швидкого налаштування основних керованих функцій

  • Підтримує функції Smart PoE (діагностика PoE, перевірка збою PD, планування PoE та попередження про події PoE) для підвищення ефективності роботи PoE

  • Підтримує протоколи EtherNet/IP, PROFINET і Modbus TCP для керування та моніторингу пристроїв

  • Turbo Ring і Turbo Chain (час відновлення < 20 мс при 250 комутаторах), RSTP/STP і MSTP для резервування мережі

  • IGMP Snooping і GMRP для фільтрації багатоадресного трафіку

  • VLAN на основі портів, VLAN IEEE 802.1Q і GVRP для спрощення планування мережі

  • QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення детермінізму

  • RADIUS, TACACS+, автентифікація MAB, SNMPv3, IEEE 802.1x, MAC ACL, HTTPS, SSH і закріплена MAC-адреса для підвищення безпеки мережі

  • Транкінг портів для оптимального використання пропускної здатності

  • SNMPv1/v2c/v3 для різних рівнів керування мережею

  • Підтримує V-ON™ для забезпечення відновлення мережі рівня 2/3 рівня за мілісекунди

  • Fiber Check™ забезпечує комплексну функцію цифрового діагностичного моніторингу оптоволокна (DDM) і попередження про події на оптоволоконних портах SFP

  • ABC-02-USB (конфігуратор автоматичного резервного копіювання) для резервного копіювання/відновлення конфігурації системи та оновлення мікропрограми

  • Керування смугою пропускання для запобігання непередбачуваному стану мережі

  • Автоматичне попередження через виняток через електронну пошту та релейний вихід



 Специфікації
Технология
Стандарт IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
Протоколи управління Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, Fiber check, Flow control, IPv4/IPv6, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
MIB Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Фільтр 802.1Q VLAN, GMRP, GVRP, IGMP v1/v2/v3, Port-based VLAN
Промислові протоколи EtherNet/IP, Modbus TCP, PROFINET
Протоколи надмірності Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
Безпека Broadcast storm protection, HTTPS/SSL, MAC ACL, TACACS+, MAB authentication,Sticky MAC, NTP authentication, Port Lock, RADIUS, SSH
Управління часом IEEE 1588v2 PTP (software-based), NTP Server/Client, SNTP
Властивості комутатора
Пріоритетних запитів 4
Номери VLAN IDs 64
IGMP груп 256
VLAN ID діапазон VID від 1 до 4094
Таблиця MAC  адрес 8 K
Буфер пакетів 12 Mbit
Розмір Jumbo Frame 9,6 КБ
Інтерфейси
Комбіновані порти
(10/100/ 1000BaseT (X) або 100/1000BaseSFP +)		 2
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed
Порти PoE (10 / 100BaseT (X), роз'єм RJ45) 4
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed
Консоль USB-serial console (Type B connector)
DIP-перемикача Turbo Ring, Master, Coupler, Reserve
Індикатори PWR1, PWR2, STATE, FAULT, 10/100M (TP port), 10/100/1000M (Gigabit Combo port),MSTR/HEAD, CPLR/TAIL, PoE
USB інтепфейс (порт зберігання) USB типу A
Контакти аварії Один релейных вихід з макс. нагрузкою 0.5 A @ 48 VDC
Цифрові входи Один вхід в одній групі, електрично розв'язаний
- від +13 до + 30V для стану "1"
- від -30 до + 3V для стану "0"
- Max. вхідний струм: 8 mA
PoE (на порт
Max. вихідна потужність 60 Вт на порт
Робоча напруга від 12 до 57 В постійного струму (> 50 В постійного струму для PoE + рекомендований вихід)
Живлення
Вхідна напруга 12/24/48 VDC, дубльований вхід
Вхідний струм 4.08 A @ 48 VDC
Споживання енергії (макс.) Макс. Повне навантаження 18,96 Вт без споживання PD
Загальне споживання енергії PoE Макс. 180 Вт для загального споживання PD на вході 48 В постійного струму
Макс. 150 Вт для загального споживання PD на вході 24 В постійного струму
Макс. 62 Вт для загального споживання PD на вході 12 В постійного струму
Підключення Два знімних 4-pin термінальних блоки
Захист від струму Так
Захист від неправильної полярності Так
Механічні
Корпус IP40 металевий
Розміри 49,1 x 135 x 116 мм
Вага 910 г
Установка DIN-Rail, настінний монтаж (опціонально)

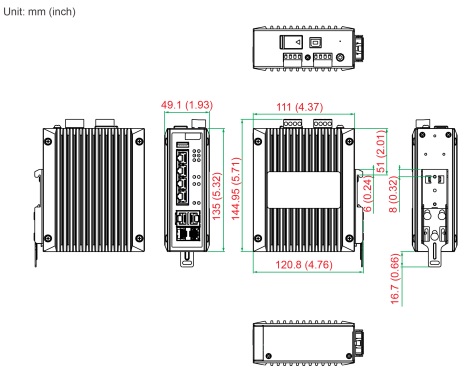

    Розміри:
Навколишнє середовище
Робоча температура від -10 до 60°C
від -40 до 75°C  -T моделі
Температура зберігання від -40 до 85°C
Відносна вологість від 5% до 95% (без конденсату)
Сертифікати
Safety UL 61010-2-201, EN 61010-2-201
EMC EN 61000-6-2/-6-4
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-6 CS: 10 V
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-11 DIPs
IEC 61000-4-8 PFMF
Shock IEC 60068-2-27
Power Substation IEEE 1613, IEC 61850-3 Edition 2.0
Bump IEC 61850-3 Edition 2.0
Railway EN 50121-4
Traffic Control NEMA TS2
Freefall IEC 60068-2-31
Vibration IEC 60068-2-6
 Інформація для замовлення
Звичайне температурне виконання (від -10 до 60°C)
EDS-P506E-4PoE-2GTXSFP 6 портовий індустріальний керований Ethernet комутатор з 2* 10/100/1000BaseT(X) портами комбінованими з  2*  і 4 10/100BaseT(X) 802.3af/at PoE сумісними Ethernet портами, температурний діапазон від 0 до 60°C
Розширене температурне виконання (від -40 до 75°C)
EDS-P506E-4PoE-2GTXSFP-T 6 портовий індустріальний керований Ethernet комутатор з двома multi mode 100BaseFX портами (SC з'єднувач) і 4 10/100BaseT(X) 802.3at (PoE+) сумісними Ethernet портами, температурний діапазон від 0 до 60°C
Додатково:
SFP модулі
Серія модулів MOXA SFP-1G Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1G-Modules.htm
Серія модулів MOXA SFP-1FE Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1FE-Modules.htm
Backup Configurators
ABC-02-USB Засіб резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча температура від 0 до 60 °C
ABC-02-USB-T Засіб резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча температура від -40 до 75 °C
MXview
MXview Програмне забезпечення мережевого управління для 50, 100, 250, 500, 1000 або 2000 вузлів
MXview Upgrade-50 Розширення ліцензії програмного забезпечення для управління промисловою мережею MXview на 50 вузлів (за IP-адресою)
