Модульний Rackmount індустріальний комутатор PT-7728

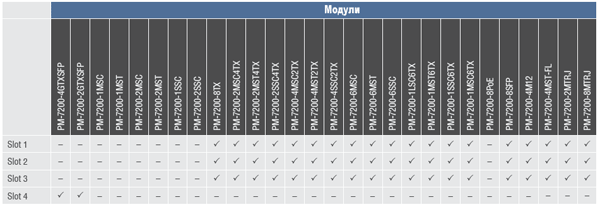

Технологія Стандарти IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) and 100Base FX, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3z для 1000BaseSX/LX/LHX/ZX, IEEE 802.3x для контролю потоку, IEEE 802.1D для Spanning Tree Protocol, IEEE 802.1W для Rapid STP, IEEE 802.1Q для VLAN Tagging, IEEE 802.1p для Class of Service, IEEE 802.1X для Authentication, IEEE 802.3ad для Port Trunk з LACP Протоколи IGMP v1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog MIB MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 Контроль потоку IEEE 802.3x back pressure Інтерфейси Fast Ethernet Слот 1, 2, 3 для будь-якої комбінації 8-, 7- або 6-портових інтерфейсних модулів з 10 / 100BaseT (X) або 100BaseFX (SC / ST з'єднувачі) Див. докладніше: "Варіанти установки Gigabit / Fast Ethernet модулів серії PM 7200 в слоти PT-7728" Gigabit Ethernet Слот 4 для 4- або 2-портових інтерфейсних модулів з 10/100 / 1000BaseT (X), 1000BaseSX / LX / LHX / ZX (LC з'єднувачі) Консоль RS-232 (RJ45) Системні індикатори STAT, PWR1, PWR2, FAULT, MASTER, COUPLER Індикатори на модулях LNK/ACT, FDX/HDX, RING PORT, COUPLER PORT, SPEED Контакти аварії один релейний вихід з мах навантаженням 1A @ 24 VDC Живлення Вхідна напруга 24 VDC (від 18 до 36 V), або 48 VDC (від 36 до 72 V), або 125/250 VDC (від 88 до 300 V) і 110/240 VAC (від 85 до 264 V) Струм Max 2.58A @ 24 VDC, Max 1.21A @ 48 VDC, Max 0.53A @ 250 VDC або 240 VAC Підключення 10-pin термінальний блок Захист від струму Так Захист від неправильної полярності Так    Розміри: Механічні Корпус IP30 захист Розміри 440 x 44 x 325 mm (Ш x В x Д) Вага 5,9 кг Установка в 19’’ стійки Сертифікати Безпека UL 60950-1 На залізницях EN 50121-4, EN 50155 (відповідає частині специфікацій EN 50155) Енергетика IEC 61850-3, IEEE 1613 EMС EN 55032/24 EMI  EN 55032 Class A, CISPR 32, FCC Part 15B Class A Навколишнє середовище Робоча температура від -40 до 85 ° C Температура зберігання від -40 до 85°C Вологість Від 5% до 95% (без конденсату)  Інформація для замовлення  Для замовлення PT-7728 Крок 1. Виберіть тип шасі з необхідним джерелом живлення Крок 2. Виберіть необхідні інтерфейсні модулі Rackmount шасі комутаторів серії PT-7728 PT-7728-F-24 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на передній панелі, РКІ на передній панелі, з одним джерелом живлення 24 VDC, температурний діапазон від  -40 до 85°C. PT-7728-F-24-24 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на передній панелі, РКІ на передній панелі, з двома джерелами живлення 24 VDC, температурний діапазон від  -40 до 85°C. PT-7728-F-24-48 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на передній панелі, РКІ на передній панелі, з двома джерелами живлення 24 і 48 VDC, температурний діапазон від  -40 до 85°C. PT-7728-F-24-HV Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на передній панелі, РКІ на передній панелі, з двома джерелами живлення 24 VDC і від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від  -40 до 85°C. PT-7728-F-48 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на передній панелі, РКІ на передній панелі, з одним джерелом живлення 48 VDC, температурний діапазон від  -40 до 85°C. PT-7728-F-48-48 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на передній панелі, РКІ на передній панелі, з двома джерелами живлення 48 VDC, температурний діапазон від  -40 до 85°C. PT-7728-F-48-HV Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на передній панелі, РКІ на передній панелі, з двома джерелами живлення 48 VDC і від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від  -40 до 85°C. PT-7728-F-HV Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на передній панелі, РКІ на передній панелі, з одним джерелом живлення від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від  -40 до 85°C. PT-7728-F-HV-HV Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на передній панелі, РКІ на передній панелі, з двома джерелами живлення від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від  -40 до 85°C. PT-7728-R-24 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на задній панелі, РКІ на передній панелі, з одним джерелом живлення 24 VDC, температурний діапазон від  -40 до 85°C. PT-7728-R-24-24 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на задній панелі, РКІ на передній панелі, з двома джерелами живлення 24 VDC, температурний діапазон від -40 до 85 ° C. PT-7728-R-24-48 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на задній панелі, РКІ на передній панелі, з двома джерелами живлення 24 і 48 VDC, температурний діапазон від -40 до 85 ° C. PT-7728-R-24-HV Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на задній панелі, РКІ на передній панелі, з двома джерелами живлення 24 VDC і від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від -40 до 85 ° C. PT-7728-R-48 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на задній панелі, РКІ на передній панелі, з одним джерелом живлення 48 VDC, температурний діапазон від -40 до 85 ° C PT-7728-R-48-48 Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на задній панелі, РКІ на передній панелі, з двома джерелами живлення 48 VDC, температурний діапазон від -40 до 85 ° C. PT-7728-R-48-HV Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на задній панелі, РКІ на передній панелі, з двома джерелами живлення 48 VDC і від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від -40 до 85 ° C. PT-7728-R-HV Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на задній панелі, РКІ на передній панелі, з одним джерелом живлення від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від -40 до 85 ° C. PT-7728-R-HV-HV Шасі модульного індустріального керованого комутатора з 3 слотами для 100 Mbps модулів, 1 слотом для Gbps модулів, Ethernet порти на задній панелі, РКІ на передній панелі, з двома джерелами живлення від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від -40 до 85 ° C.  Варіанти установки Gigabit/Fast Ethernet модулів серії PM-7200 в слоти PT-7728 Серія PM-7200 Gigabit/Fast Ethernet модулів для PT-7728 PM-7200-4GTXSFP Gigabit Ethernet модуль 4 10/100/1000BaseT(X) або 1000BaseSFP (mini-GBIC) див. детальніше SFP-1G серія PM-7200-2GTXSFP Gigabit Ethernet модуль 2 10/100/1000BaseT(X) або 1000BaseSFP (mini-GBIC) див. детальніше SFP-1G серія PM-7200-8TX Інтерфейсний модуль з 8 10 / 100BaseT (X) портами, RJ45 з'єднувачі PM-7200-6MSC Інтерфейсний модуль з 6 multi-mode 100BaseFX портами, SC з'єднувачі PM-7200-6MST Інтерфейсний модуль з 6 multi-mode 100BaseFX портами, ST з'єднувачі PM-7200-6SSC Інтерфейсний модуль з 6 single-mode 100BaseFX портами, SC з'єднувачі PM-7200-4MSC2TX Інтерфейсний модуль з 4 multi-mode 100BaseFX портами, SC з'єднувачі і 2 10/100BaseT(X) порти, RJ45 з'єднувачі PM-7200-4MST2TX Інтерфейсний модуль з 4 multi-mode 100BaseFX портами, ST з'єднувачі і 2 10/100BaseT(X) порти, RJ45 з'єднувачі PM-7200-4SSC2TX Інтерфейсний модуль з 4 single-mode 100BaseFX портами, SC з'єднувачі і 2 10/100BaseT(X) порти, RJ45 з'єднувачі PM-7200-2MSC4TX Інтерфейсний модуль з 2 multi-mode 100BaseFX портами, SC з'єднувачі і 4 10/100BaseT(X) порти, RJ4 з'єднувачі PM-7200-2MST4TX Інтерфейсний модуль з 2 multi-mode 100BaseFX портами, ST з'єднувачі і 4 10/100BaseT(X) порти, RJ45 з'єднувачі PM-7200-2SSC4TX Інтерфейсний модуль з 2 single-mode 100BaseFX портами, SC з'єднувачі і 4 10/100BaseT(X) порти, RJ45 з'єднувачі PM-7200-1LSC6TX Інтерфейсний модуль з 1 100BaseFX single-mode портом, SC з'єднувач з робочою відстанню до 80 км і 6 10/100BaseT(X) портами PM-7200-1MSC6TX Інтерфейсний модуль з 1 multi-mode 100BaseFX портом, SC з'єднувач і 6 10/100BaseT(X) портів, RJ45 з'єднувачі PM-7200-1MST6TX Інтерфейсний модуль з 1 multi-mode 100BaseFX портом, ST з'єднувач і 6 10/100BaseT(X) портів, RJ45 з'єднувачі PM-7200-1SSC6TX Інтерфейсний модуль з 1 single-mode 100BaseFX портом, SC з'єднувач і 6 10/100BaseT(X) портів, RJ45 з'єднувачі PM-7200-8SFP Fast Ethernet модуль 8 1000BaseSFP (mini-GBIC) PM-7200-4M12 Інтерфейсний модуль з 4 10/100BaseT(X) портами, M12 з'єднувачі PM-7200-4MST-FL Інтерфейсний модуль з 4 multi-mode 10BaseFL портами, ST з'єднувачі PM-7200-2MTRJ Інтерфейсний модуль з 2 multi-mode 100BaseFX портами, MTRJ з'єднувачі PM-7200-8MTRJ Інтерфейсний модуль з 8 multi-mode 100BaseFX портами, MTRJ з'єднувачі Gigabit Ethernet модулі, SFP-1G Моделі з робочою температурою від 0 до 60°C  SFP-1GSXLC Компактний трансивер (SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура від 0 до 60°C SFP-1GLSXLC Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура від 0 до 60°C SFP-1G40BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C SFP-1GLXLC Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура від 0 до 60°C SFP-1GLHLC Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура від 0 до 60°C SFP-1GLHXLC Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура від 0 до 60°C SPF-1GZXLC Компактний трансивер  (SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура від 0 до 60°C SPF-1GEZXLC Компактний трансивер  (SFP) з 1000BaseEZX, LC з'єднувач, 110 km, робоча температура від 0 до 60°C SFP-1GEZXLC-120 Компактний трансивер  (SFP) з 1000BaseEZX, LC з'єднувач, 120 km, робоча температура від 0 до 60°C SFP-1G10ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C SFP-1G10BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C SFP-1G20ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C SFP-1G20BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C SFP-1G40ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C Моделі з робочою температурою від  -40 до 85°C SFP-1GSXLC-T Компактний трансивер ( SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура від  -40 до 85°C SFP-1GLSXLC-T Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура від  -40 до 85°C SFP-1GLXLC-T Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура від  -40 до 85°C SFP-1GLHLC-T Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура від  -40 до 85°C SFP-1GLHXLC-T Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура від  -40 до 85°C SPF-1GZXLC-T Компактний трансивер  (SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура від  -40 до 85°C SFP-1G10ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,  робоча температура від -40 до 85°C SFP-1G10BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,  робоча температура від -40 до 85°C SFP-1G20ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,  робоча температура від -40 до 85°C SFP-1G20BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,  робоча температура від -40 до 85°C SFP-1G40ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,  робоча температура від -40 до 85°C SFP-1G40BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,  робоча температура від -40 до 85°C Backup Configurators ABC-02-USB Інструмент резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих комутаторів і маршрутизаторів Ethernet, робоча температура від 0 до 60 ° C  ABC-02-USB-T Інструмент резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих комутаторів і маршрутизаторів Ethernet, робоча температура від -40 до 75 ° C  MXview MXview Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів MXconfig Програмне забезпечення для спрощення масової конфігурації пристроїв
