Некеровані індустріальні Ethernet комутатори
|
MOXA P308
Знято з виробництва
|
|
8 портові некеровані Ethernet комутатори з підтримкою
PoE |
 |
8
портові некеровані Ethernet комутатори з підтримкою
PoE
|
 |
|
|
 |
Серія MOXA EDS-P308 - інтелектуальні економічні некеровані 8 портові Ethernet комутатори для мереж автоматизації. MOXA EDS-P308 підтримує 8 Ethernet портів, чотири з яких (з 1 по 4) підтримують живлення PoE (Power-over-Ethernet). Ці пристрої класифікуються як джерела живлення - power source equipment (PSE) і дозволяють будувати мережі з централізованим живленням потужністю до 15.4 ват на порт. Комутатори MOXA EDS-P308 можуть працювати спільно з IEEE 802.3af сумісним обладнанням, без необхідності застосовувати для них додаткові джерела живлення. MOXA EDS-P308 комутатори підтримують IEEE 802.3 / 802.3u / 802.3x з 10 / 100M, full / half-duplex, MDI / MDI-X auto-sensing. Крім того, вони мають спеціальний релейний вихід, який допомагає системним інженерам отримати інформацію про помилки у функціонуванні пристроїв, наприклад, вихід з ладу джерела живлення або відключення одного з портів. Це дозволяє обслуговуючому персоналу швидко прийняти рішення для відновлення працездатності комутаторів.
|
|
MOXA EDS-P308 має дубльоване живлення, що дозволяє одночасно підключати два джерела живлення. Якщо одне з джерел живлення відмовляє, то автоматично живлення на пристрої MOXA EDS-P308 надходить з резервного джерела (наприклад, акумулятора).
Це обладнання має широкий робочий температурний діапазон роботи. Спеціальний міцний індустріальний корпус робить MOXA EDS-P308 ідеальними для промислових середовищ. Температурний діапазон - 0° C - 60°C - звичайне виконання і від -
40 до +75 C спеціальне виконання з індексом "Т"
Крім того, MOXA надає два додаткових вироби для розширення лінійки
PoE.: MOXA
SPL-24 - IEEE802.3af сплітер PoE, який забезпечує живлення для не PoE обладнання і
DR-75/120-48 - 48
блок живлення VDC, які задовольняють вимогам PSE. SPL-24 і DR-75 / 120-48 забезпечують більшу універсальність при установці пристроїв.
детальніше
->>
|
Особливості |
|
|
|
 |
Високопродуктивні Ethernet комутатори
- 10/100BaseT(X) (RJ45)
- IEEE802.3/802.3u/802.3x
- Store and Forward switching process
- 10/100M, Full/Half-Duplex, MDI/MDI-X auto-sensing
- Оптичні порти 100BaseFX (SC з'єднувач)
|
|
Power-over-Ethernet технологія
- IEEE802.3af сумісність
- Забезпечує до 15.4 ватт при 48 VDC на PoE порт
- Інтелектуальне визначення споживання
|
|
Індустріальне
виконання
- Дубльоване живлення
- Активний захист по живленню
- Вимкнення при перенапруженні
|
|
Дизайн
- робоча температура від 0 до 60°C, і спеціальне виконання від
-40 до 75°C
- IP30, захищений металевий
корпус
- DIN-Rail або панельне кріплення
|
|
|
|
|
|
|
|
Специфікації |
|
|
 Технологія |
| Стандарт |
IEEE
802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X), 100BaseFX,
IEEE 802.3x для Flow Control,
IEEE 802.3af для Power-over-Ethernet |
| Тип |
Store and Forward |
| Контроль
потоку |
IEEE802.3x full
duplex, back pressure flow control |
| Інтерфейси |
| RJ45
порт |
10/100BaseT(X) auto negotiation speed, F/H duplex
mode и auto MDI/MDI-X connection |
| Оптичний
порт |
100BaseFX
(SC з'єднувач) |
| DIP
перемикачі |
Маска
тривоги при пропаданні порту (Port break alarm mask) |
| Індикатори |
PWR1, PWR2,
Fault, 10/100M, PoE |
| Контакти
аварії |
Релейний вихід з мах навантаженням
0,5A @ 24 VDC |
 Оптичні
порти |
 |
| Живлення |
| Вхідна
напруга |
48
(від 46 до 50V)
VDC резервована |
| Захист
від неправильної поляності |
Є |
| Максимальний
вхідний струм |
1.6 A (@ 48
VDC)
|
| Струм
захисту |
2.5 A (@ 48
VDC) |
| Подключение |
6-pin
терминальный блок |
| PoE
( на порт ) |
| Максимальна
потужність |
15.4 W |
| Вихідна
напруга |
від
44 до 48.5 VDC |
| Максимальний
струм |
350 mA
|
| Струм
захисту |
400 mA |
| Механічні |
| Корпус |
IP30
захищений, металевий |
| Розміри |
53.6 × 135 × 105 mm |
| Вага |
840
г |
| Установка |
DIN-Rail,
панельна (опціонально) |
| Навколишнє
середовище |
| Робоча
температура |
від
0 до 60°C
від -40 до 75°C " T "
модель |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без конденсату) |
| Сертифікати |
| Safety |
UL 508
(Pending) |
| Hazardous location |
UL/cUL Class 1, Division 2, Groups A, B, C and D
ATEX Class 1, Zone 2, EEx nC IIC (Pending) |
| Maritime |
DNV, GL (Pending) |
| EMI |
FCC Part 15, CISPR (EN55022) class A |
| EMS |
EN61000-4-2 (ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11 |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
| MTFB |
360,000
xfcjd
Database: Telcordia (Bellcore), GB |
|

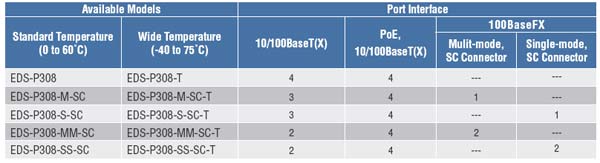

Інформація
для замовлення |
|
|
|
 |
| Моделі зі стандартним температурним діапазоном (від
0 до 60°C) |
| EDS-P308 |
Індустріальний PoE некерований Ethernet комутатор з 4 10/100BaseT(X) портами і 4 PoE портами, робоча температура від
0 до 60°C
|
| EDS-P308-M-SC |
Індустріальний PoE некерований Ethernet комутатор з 3 10/100BaseT(X) портами і 4 PoE портами, 1 100BaseFX multi-mode портом з SC з'єднувачем, робоча температура від
0 до 60°C
|
| EDS-P308-S-SC |
Індустріальний PoE некерований Ethernet комутатор з 3 10/100BaseT(X) портами і 4 PoE портами, 1 100BaseFX
single-mode портом з SC з'єднувачем, робоча температура від
0 до 60°C
|
| EDS-P308-MM-SC |
Індустріальний PoE некерований Ethernet комутатор з 2 10/100BaseT(X) портами і 4 PoE портами, 2 100BaseFX multi-mode портами з SC з'єднувачем, робоча температура від
0 до 60°C
|
| EDS-P308-SS-SC |
Індустріальний PoE некерований Ethernet комутатор з 2 10/100BaseT(X) портами і 4 PoE портами, 2 100BaseFX
single-mode
портами з SC з'єднувачем, робоча температура від
0 до 60°C
|
| Моделі з розширеним температурним діапазоном (від
-40 до 75°C)
|
| EDS-P308-T |
Індустріальний PoE некерований Ethernet комутатор з 4 10/100BaseT(X) портами і 4 PoE портами, робоча температура від -40 до 75°C
|
| EDS-P308-M-SC-T |
Індустріальний PoE некерований Ethernet комутатор з 3 10/100BaseT(X) портами і 4 PoE портами, 1 100BaseFX multi-mode портом з SC з'єднувачем, робоча температура від -40 до 75°C
|
| EDS-P308-S-SC-T |
Індустріальний PoE некерований Ethernet комутатор з 3 10/100BaseT(X) портами і 4 PoE портами, 1 100BaseFX single-mode портом з SC з'єднувачем, робоча температура від -40 до 75°C
|
| EDS-P308-MM-SC-T |
Індустріальний PoE некерований Ethernet комутатор з 2 10/100BaseT(X) портами і 4 PoE портами, 2 100BaseFX multi-mode портами з SC з'єднувачем, робоча температура від -40 до 75°C
|
| EDS-P308-SS-SC-T |
Індустріальний PoE некерований Ethernet комутатор з 2 10/100BaseT(X) портами і 4 PoE портами, 2 100BaseFX single-mode
портами з SC з'єднувачем, робоча температура від -40 до 75°C
|
| Додатково:
|
|
|
| Кріплення: |
| WK-46 |
Комплект для
настінного кріплення |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
DIN-Rail блоки питания: |
| DR-75-48 |
75W/1.6A
DIN-Rail 48 VDC источник питания с универсальным 85 до 264 VAC входом,
рабочая температура от -10 до 60°C |
| DR-120-48 |
120W/2,5A
DIN-Rail 48 VDC источник питания с универсальным 88 до 132 VAC или 176 до 264 VAC входом (выбирается переключателем),
рабочая температура от -10 до 60°C |
| PoE
сплітери: |
| SPL-24 |
PoE
сплітер, максимальний вихід 12.95W при 24 VDC,
робоча температура від 0 до 60˚C |
| SPL-24-T |
PoE
сплітер, максимальний вихід 12.95W при 24 VDC,
робоча температура від -40 до
75˚C |
|
|
