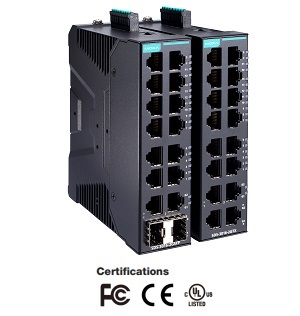

Серія SDS-G3016 |
|
|
Промислові 16 портові смарт
Full Gigabit Ethernet комутатори |
 |
Промиcловий
Ethernet комутатор - MOXA SDS-G3016 |
 |
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
Компактний і гнучкий дизайн корпусу
підходить для обмеженого простору |
|
|
Графічний веб-інтерфейс для зручного
налаштування та керування пристроєм |
|
|
Багатомовний веб-інтерфейс: англійська,
традиційна китайська, спрощена китайська,
японська, німецька та французька |
|
|
Підтримує RSTP/STP і MRP для резервування
мережі для забезпечення високої доступності
мережі |
|
|
Підтримуються промислові протоколи EtherNet/IP,
PROFINET і Modbus TCP для легкої інтеграції
та моніторингу в системах автоматизації HMI/SCADA |
|
|
Поворотний DIP-перемикач може виконувати
налаштування на основі профілю без
використання веб-браузера |
|
|
Функції безпеки на основі IEC 62443 |
|
|
Підтримує MXstudio для легкого
візуалізованого керування промисловою
мережею |
|
|
Смарт Ethernet-комутатор SDS-3016 є ідеальним
продуктом для інженерів IA та розробників систем автоматизації,
щоб зробити свої мережі сумісними з баченням Industry 4.0.
Вдихаючи життя в машини та шафи управління, розумний перемикач
спрощує виконання повсякденних завдань завдяки легкій
конфігурації та легкому встановленню. Крім того, його можна
контролювати та легко обслуговувати протягом усього життєвого
циклу продукту.
Найбільш часто використовувані протоколи автоматизації,
включно з EtherNet/IP, PROFINET і Modbus TCP, вбудовані в
комутатор SDS-3016, щоб забезпечити підвищену продуктивність і
гнучкість, роблячи його керованим і видимим з автоматизованих
HMI. Він також підтримує низку корисних функцій керування,
включаючи IEEE 802.1Q VLAN, віддзеркалення портів, SNMP,
попередження за допомогою ретрансляції та багатомовний
веб-інтерфейс.
|
|
Додаткові функції та
переваги:
Підтримує IEEE 802.1D-2004 і IEEE 802.1w STP/RSTP для швидкого
резервування мережі
IEEE 802.1Q VLAN для спрощення планування мережі
Підтримує конфігуратор автоматичного резервного копіювання
ABC-02-USB для швидкого резервного копіювання журналу подій і
конфігурації. Можна також увімкнути швидке перемикання пристрою
та оновлення мікропрограми
Автоматичне попередження через релейний вихід
Блокування невикористаного порту, SNMPv3 і HTTPS для підвищення
безпеки мережі
Управління обліковими записами на основі ролей для
самовизначених облікових записів адміністратора та/або
користувачів
Локальний журнал і можливість експорту файлів
|
|
|
Специфікації |
|
|
 Технологія |
| Стандарт |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service |
| Управління |
Back Pressure Flow Control, DHCP
Client, Flow control, IPv4/IPv6, LLDP, Port Mirror, SNMP
Inform, SNMPv1/v2c/v3, Syslog |
| Фільтри |
IEEE 802.1Q VLAN |
| Протоколи
резервування |
RSTP, STP, MRP (Client) |
| Безпека |
Broadcast storm protection,
HTTPS/SSL, SNMPv3, Port Lock |
| Протоколи |
EtherNet/IP, PROFINET IO, and Modbus/TCP |
| MIB |
RFC1213, Ethernet-like MIB, IF
MIB, LLDP MIB, Bridge MIB, Q-BRIDGE MIB |
| Контроль
потока |
IEEE802.3x, back pressure flow control |

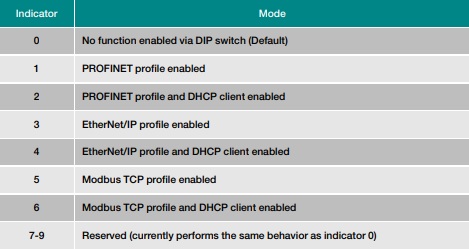

| Конфігурація
поворотного перемикача |
|
Промисловий профіль |
 |
| Властивості
комутатора |
| Таблиця
МАС адрес |
8
К |
| Буфер
пакетів |
3
Mbit |
| Макс. число доступних VLAN |
8 |
|
Ідентифікатори VLAN |
от 1
до 4094 |
| Інтерфейси |
|
Порти 10/100/1000BaseT(X) (роз’єм
RJ45) |
SDS-G3016(-T)
моделі: 16
SDS-G3016-2GSFP(-T) моделі: 14
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection |
|
Порти 100/1000BaseSFP |
2 (SDS-G3016-2GSFP) |
| Порт
зберігання |
USB
(Type A з'єднувач для ABC-02-USB) |
| Контакти
аварії |
Два
релейних вихода
з мах навантаженням 1A @ 24 VDC |
| Кнопки |
Кнопка
скидання |
| Цифрові
входи |
Два
входи в одній групі,
електрично
разв'язані
- від +13 до +30V для
стану “1”
- від -30 до +3V для
стану “0”
- Max. вхідний ток: 8 mA
|
| Живлення |
| Вхідна
напруга |
12/24/48/-48 VDC,
дубльований вхід |
| Робоча
напруга |
9,6
- 60 VDC |
|
З'єднувач |
Два
з'ємних 4-pin
термінальних блока |
|
Споживання |
SDS-G3016(-T)
моделі: 1.08 A max. 12-48 VDC
SDS-G3016-2GSFP(-T) моделі: 1.29 A
max. 12-48 VDC |
|
Споживана
потужність (макс.) |
Моделі SDS-G3016(-T): 12,95 Вт
Моделі SDS-G3016-2GSFP(-T): 15,49 Вт |
| Токовий
захист |
так |
| Захист
від неправильної полярності |
Так |
| Механічні |
| Корпус |
IP40
захист, метал |
| Розміри |
36
x 135 x 111 mm
(W x H x D) |
| Вага |
Моделі SDS-G3016(-T): 772 г
Моделі SDS-G3016-2GSFP(-T): 796 г |
| Установка |
DIN-Rail |
|

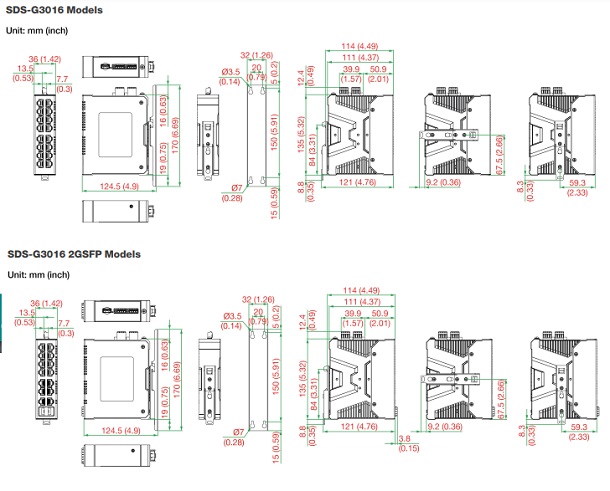

Розміри:
 |
| Зовнішне
середовище |
| Робоча
температура |
від
-10 до 60°C стандартні
моделі,
от -40 до 75°C моделі
з розширеним
температурним
діапазоном (з
індексом
"T") |
| Температура
зберігання |
від
-40 до 85°C |
|
Відносна
вологість |
от
5% до 95%
(без конденсата) |
| Сертифікати |
| Safety |
EN 62368-1, UL 61010-2-201 |
| EMC |
EN 55032/35, EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 4
kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 30 A/m |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
| MTBF |
Моделі SDS-G3016(-T): 2 982 863
год.
Моделі SDS-G3016-2GSFP(-T): 2 844 904 год.
Database: Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
|
Модель |
Порти 10/100BaseT(X),
Роз'єм RJ45 |
Комбіновані порти, 10/100/
1000BaseT(X) або 100/
1000BaseSFP |
Вхідна
напруга |
Робоча
темпера-
тура |
|
SDS-G3016 |
16 |
- |
9.6 до
60 VDC |
-10 до
60°C |
|
SDS-G3016-T |
16 |
- |
9.6 до
60 VDC |
-40 до
75°C |
|
SDS-G3016-2GSFP |
14 |
2 |
9.6 до
60 VDC |
-10 до
60°C |
|
SDS-G3016-2GSFP-T |
14 |
2 |
9.6 до
60 VDC |
-40 до
75°C |
|
| Додатково: |
|
|
|
|
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| Backup Configurators |
| ABC-02-USB |
Автоматичне збереження і відновлення конфігурації (Backup Configurator) через
USB порт
|
| MXview |
| MXview |
Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
|
| MXconfig |
Програмне забезпечення для спрощення масової конфігурації пристроїв
|
| Кріплення: |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
|
