 Серія SDS-G3006

 Промислові 6-портові full Gigabit інтелектуальні комутатори Ethernet з 4-портовим
 варіантом IEEE 802.3af/at PoE+


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 Промиcлові інтелектуальні Ethernet комутатори - MOXA SDS-G3006

Особливості та переваги
4 стандартні порти IEEE 802.3af/at PoE+
Вихідна потужність 36 Вт на порт PoE+ у режимі високої потужності
Багатомовний веб-інтерфейс: англійська, традиційна китайська, спрощена китайська, японська, німецька та французька
Підтримує RSTP/STP і MRP для резервування мережі для забезпечення високої доступності мережі
Підтримуються промислові протоколи EtherNet/IP, PROFINET і Modbus TCP для легкої інтеграції та моніторингу в системах автоматизації HMI/SCADA
Функції безпеки на основі IEC 62443
Поворотний DIP-перемикач може виконувати налаштування на основі профілю без використання веб-браузера
Підтримує MXstudio для легкого візуалізованого керування промисловою мережею


    Розумний Ethernet-комутатор SDS-G3006 є ідеальним продуктом для інженерів IA та розробників систем автоматизації, щоб зробити свої мережі сумісними з баченням Industry 4.0. Вдихаючи життя в машини та шафи управління, розумний перемикач спрощує виконання повсякденних завдань завдяки легкій конфігурації та легкому встановленню.
    Крім того, його можна контролювати та легко обслуговувати протягом усього життєвого циклу продукту. Найбільш часто використовувані протоколи автоматизації, включно з EtherNet/IP, PROFINET і Modbus TCP, вбудовані в комутатор SDS-G3006, щоб забезпечити підвищену продуктивність і гнучкість, роблячи його керованим і видимим з автоматизованих HMI. Він також підтримує низку корисних функцій керування, включаючи IEEE 802.1Q VLAN, віддзеркалення портів, SNMP, попередження за допомогою ретрансляції та багатомовний веб-інтерфейс.


Додаткові функції та переваги:

 • Прив’язка IP-порту для забезпечення швидкої заміни критичних пристроїв без перепризначення
IP-адреси
• VLAN IEEE 802.1Q для спрощення планування мережі
• Підтримує ABC-02-USB (конфігуратор автоматичного резервного копіювання) для швидкого резервного копіювання/відновлення конфігурації системи та оновлення мікропрограми
• Автоматичне попередження через релейний вихід
• Блокування невикористаного порту, SNMPv3 і HTTPS для підвищення безпеки мережі
• Дзеркалювання портів для онлайн-налагодження та моніторингу
• Локальний журнал і можливість експорту файлів інвентаризації полегшують інвентаризацію
управління
• Розширена функція керування PoE (налаштування порту PoE, збій PD перевірка та
планування PoE)

 Специфікації
Технологія
Стандарт IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3x for flow control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
Управління Back Pressure Flow Control, DHCP Client, Fiber check, Flow control, IPv4/IPv6,
LLDP, Port Mirror,RMON, SNMP Inform, SNMPv1/v2c/v3, Syslog
Фільтри IEEE 802.1Q VLAN
Протоколи резервування STP, RSTP, MRP
Безпека Broadcast storm protection, HTTPS/SSL, SNMPv3, Port Lock, Trust access control
Протоколи EtherNet/IP, PROFINET IO, and Modbus/TCP
MIB RFC1213 MIB, Ether-Like MIB, IF MIB, LLDP-MIB, BRIDGE MIB, Q-BRIDGE MIB
Контроль потока IEEE802.3x, back pressure flow control
Управління часом NTP Server/Client, SNTP
Конфігурація поворотного перемикача
Промисловий профіль
Властивості комутатора
Таблиця МАС адрес 8 К
Буфер пакетів 3 Mbit
Макс. число доступних VLAN 8
Ідентифікатори VLAN от 1 до 4094
Інтерфейси
Порти 10/100/1000BaseT(X) (RJ45) SDS-G3006(-T) models: 6
SDS-G3006-2GTXSFP(-T) models: 4
SDS-G3006-4PoE-2GTXSFP(-T) models: 4
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
Комбіновані порти (10/100/1000BaseT(X) або 100/
1000BaseSFP)		 Модель SDS-G3006-2GTXSFP(-T): 2
Модель SDS-G3006-4PoE-2GTXSFP(-T): 2
Порти PoE (10/100/1000BaseT(X), роз'єм RJ45) Модель SDS-G3006-4PoE-2GTXSFP(-T): 4
Порт зберігання USB (Type A з'єднувач для ABC-02-USB)
Контакти аварії Два релейних вихода з мах навантаженням 1A @ 24 VDC
Кнопки Кнопка скидання
Цифрові входи Два входи в одній групі, електрично разв'язані
 - від +13 до +30V для стану “1”
 - від -30 до +3V для стану “0”
 - Max. вхідний ток: 8 mA
Живлення
Вхідна напруга 12-48 VDC, дубльований вхід
Робоча напруга SDS-G3006(-T) моделі: 9.6 до 60 VDC
SDS-G3006-2GTXSFP(-T) моделі: 9.6 до 60 VDC
SDS-G3006-4PoE-2GTXSFP(-T) моделі: 9.6 до 57 VDC
Вхідний струм SDS-G3006(-T) моделі: 0.76 A max. 12-48 VDC
SDS-G3006-2GTXSFP(-T) моделі: 0.98 A max. 12-48 VDC
SDS-G3006-4PoE-2GTXSFP(-T) моделі: 0.85 A max. 12-48 VDC
Бюджет потужності Макс. 120 Вт для загального споживання PD при вході 48 VDC
Макс. 90 Вт для загального споживання PD при вході 24 VDC
Макс. 45 Вт для загального споживання PD при вхідній напрузі 12 VDC
Макс. 36 Вт на кожен порт PoE
Примітка. Характеристики моделі PoE є попередніми.
Споживана потужність (макс.) Моделі SDS-G3006(-T): 7,16 Вт
Моделі SDS-G3006-2GTXSFP(-T): 9,11 Вт
Моделі SDS-G3006-4PoE-2GTXSFP(-T): 11,34 Вт при повному навантаженні без споживання PD
З'єднувач Два з'ємних 4-pin термінальних блока
Токовий захист так
Захист від неправильної полярності Так
Механічні
Корпус IP40 захист, метал
Розміри SDS-G3006(-T): 20 x 135 x 111 мм) (W x H x D)
SDS-G3006-2GTXSFP(-T): 36 x 135 x 111 мм
SDS-G3006-4PoE-2GTXSFP(-T): 36 x 135 x 111 мм
Вага SDS-G3006(-T): 383г
SDS-G3006-2GTXSFP(-T): 718 г
SDS-G3006-4PoE-2GTXSFP(-T): 779 г
Установка Монтаж на DIN-рейку
Настінне кріплення (з додатковим комплектом)

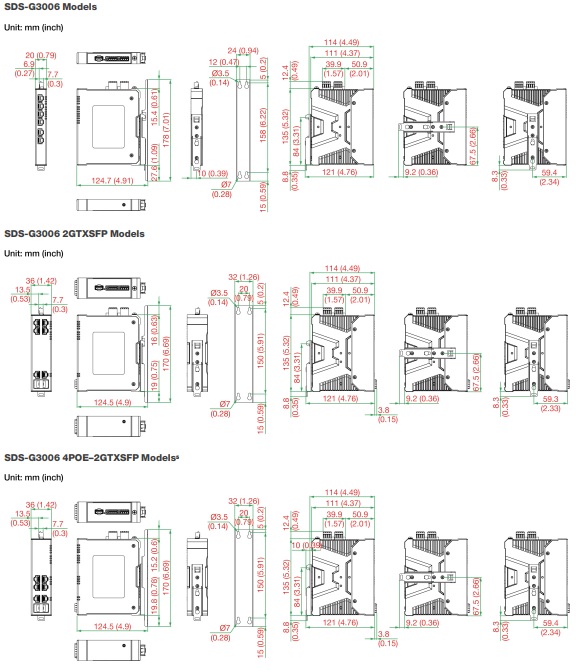

   Розміри:
Зовнішне середовище
Робоча температура від  -10 до 60°C стандартні моделі,
от -40 до 75°C моделі з розширеним температурним діапазоном (з індексом "T")
Температура зберігання від -40 до 85°C
Відносна вологість от 5% до 95% (без конденсата)
Сертифікати
Safety EN IEC 62368-1
UL 61010-2-201
EMC EN 55032/35, EN 61000-6-2/-6-4
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Shock IEC60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
MTBF SDS-G3006(-T): 3 483 278 годин
SDS-G3006-2GTXSFP(-T): 3 196 539 годин
SDS-G3006-4PoE-2GTXSFP(-T): 2339356 годин
Database: Telcordia (Bellcore), GB
 Інформація для замовлення

Модель

 Порти 10/100BaseT(X),
Роз'єм RJ45

Комбіновані порти, 10/100/
1000BaseT(X) або 100/
1000BaseSFP

 PoE 10/100BaseT(X)
Порти, роз'єм RJ45		 Вхідна
 напруга		 Робоча
темпера-
тура
SDS-G3006

6

 - - 9.6 до 60 VDC -10 до 60°C
SDS-G3006-T 6 - - 9.6 до 60 VDC -40 до 75°C
SDS-G3006-2GTXSFP 4 2 - 9.6 до 60 VDC -10 до 60°C
SDS-G3006-2GTXSFP-T 4 2 - 9.6 до 60 VDC -40 до 75°C
SDS-G3006-4PoE-2GTXSFP 4 2 4 9.6 до 60 VDC -10 до 60°C
SDS-G3006-4PoE-2GTXSFP-T 4 2 4 9.6 до 60 VDC -40 до 75°C
Додатково:
SFP модулі
Серія модулів MOXA SFP-1FE Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1FE-Modules.htm
Серія модулів MOXA SFP-1G Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1G-Modules.htm
Модуль MOXA
SFP-1GTXRJ45-T		 Модуль SFP з 1 портом 1000BaseT з роз’ємом RJ45 для передачі даних на 100 м, робоча температура від -40 до 75°C
DIN-Rail блоки живлення:
HDR-60-24 60W/2,5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом
NDR-120-24 120W/5A DIN-Rail 24 VDC джерело живлення з універсальним від 90 до 264 VAC
MDR-60-24 60W/2.5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
MDR-40-24 40W/1.7A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
Backup Configurators
ABC-02-USB Автоматичне збереження і відновлення конфігурації (Backup Configurator) через USB порт
MXview
MXview Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
MXconfig Програмне забезпечення для спрощення масової конфігурації пристроїв
Кріплення:
RK-4U Комплект для кріплення 4U 19”
