Серія
SDS-3010 |
|
|
10-портові (з
варіантами 8 портів PoE+ або 2 порти Giga uplink) розумні комутатори
Ethernet |
 |
Промиcлові
інтелектуальні

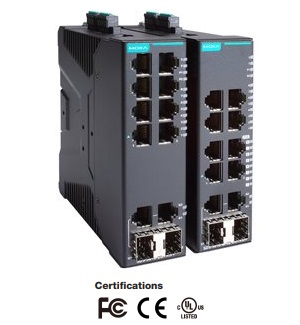

Ethernet комутатори - MOXA SDS-3010 |
 |
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
8 стандартні порти IEEE 802.3af/at PoE+ |
|
|
Вихідна потужність 36 Вт на порт PoE+ у
режимі високої потужності |
|
|
Багатомовний веб-інтерфейс: англійська,
традиційна китайська, спрощена китайська,
японська, німецька та французька |
|
|
Підтримує RSTP/STP і MRP для резервування
мережі для забезпечення високої доступності
мережі |
|
|
Підтримуються промислові протоколи EtherNet/IP,
PROFINET і Modbus TCP для легкої інтеграції
та моніторингу в системах автоматизації HMI/SCADA |
|
|
Функції безпеки на основі IEC 62443 |
|
|
Поворотний DIP-перемикач може виконувати
налаштування на основі профілю без
використання веб-браузера |
|
|
Підтримує MXstudio для легкого
візуалізованого керування промисловою
мережею |
|
|
Розумний Ethernet-комутатор
SDS-3010 є ідеальним продуктом для
інженерів IA та розробників систем автоматизації, щоб зробити
свої мережі сумісними з баченням Industry 4.0. Вдихаючи життя в
машини та шафи управління, розумний перемикач спрощує виконання
повсякденних завдань завдяки легкій конфігурації та легкому
встановленню.
Крім того, його можна контролювати та легко обслуговувати
протягом усього життєвого циклу продукту. Найбільш часто
використовувані протоколи автоматизації, включно з EtherNet/IP,
PROFINET і Modbus TCP, вбудовані в комутатор SDS-3010,
щоб забезпечити підвищену продуктивність і гнучкість, роблячи
його керованим і видимим з автоматизованих HMI. Він також
підтримує низку корисних функцій керування, включаючи IEEE
802.1Q VLAN, віддзеркалення портів, SNMP, попередження за
допомогою ретрансляції та багатомовний веб-інтерфейс.
|
|
Додаткові функції та
переваги:
• Прив’язка IP-порту для забезпечення
швидкої заміни критичних пристроїв без перепризначення
IP-адреси
• VLAN IEEE 802.1Q для спрощення планування мережі
• Підтримує ABC-02-USB (конфігуратор автоматичного резервного
копіювання) для швидкого резервного копіювання/відновлення
конфігурації системи та оновлення мікропрограми
• Автоматичне попередження через релейний вихід
• Блокування невикористаного порту, SNMPv3 і HTTPS для
підвищення безпеки мережі
• Дзеркалювання портів для онлайн-налагодження та моніторингу
• Локальний журнал і можливість експорту файлів інвентаризації
полегшують інвентаризацію
управління
• Розширена функція керування PoE (налаштування порту PoE, збій
PD перевірка та
планування PoE)
|
|
|
Специфікації |
|
|
 Технологія |
| Стандарт |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3x for flow control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service |
| Управління |
Back Pressure Flow Control, DHCP
Client, Fiber check, Flow control, IPv4/IPv6,
LLDP, Port Mirror,RMON, SNMP Inform, SNMPv1/v2c/v3, Syslog |
| Фільтри |
IEEE 802.1Q VLAN |
| Протоколи
резервування |
STP, RSTP,
MRP |
| Безпека |
Broadcast storm protection,
HTTPS/SSL, SNMPv3, Port Lock, Trust access control |
| Протоколи |
EtherNet/IP, PROFINET IO, and Modbus/TCP |
| MIB |
RFC1213 MIB, Ether-Like MIB, IF MIB, LLDP-MIB, BRIDGE MIB, Q-BRIDGE MIB |
| Контроль
потока |
IEEE802.3x, back pressure flow control |
|
Управління часом |
NTP Server/Client, SNTP |
| Конфігурація
поворотного перемикача |
|
Промисловий профіль |
 |
| Властивості
комутатора |
| Таблиця
МАС адрес |
8
К |
| Буфер
пакетів |
3
Mbit |
| Макс. число доступних VLAN |
8 |
|
Ідентифікатори VLAN |
от 1
до 4094 |
| Інтерфейси |
|
Порти 10/100BaseT(X) (RJ45) |
SDS-3010-2GTXSFP(-T)
models: 8
SDS-3010-8PoE-2GTXSFP(-T)
models: 8
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection |
Комбіновані порти
(10/100/1000BaseT(X) або 100/
1000BaseSFP) |
Модель
SDS-3010-2GTXSFP(-T): 2
Модель SDS-3010-8PoE-2GTXSFP(-T):
2 |
|
Порти PoE (10/100/1000BaseT(X),
роз'єм RJ45) |
Модель
SDS-3006-8PoE-2GTXSFP(-T):
8 |
| Порт
зберігання |
USB
(Type A з'єднувач для ABC-02-USB) |
| Контакти
аварії |
Два
релейних вихода
з мах навантаженням 1A @ 24 VDC |
| Кнопки |
Кнопка
скидання |
| Цифрові
входи |
Два
входи в одній групі,
електрично
разв'язані
- від +13 до +30V для
стану “1”
- від -30 до +3V для
стану “0”
- Max. вхідний ток: 8 mA
|
| Живлення |
| Вхідна
напруга |
12-48 VDC,
дубльований вхід |
| Робоча
напруга |
SDS-3010-2GTXSFP(-T)
моделі: 9.6 до
60 VDC
SDS-3010-8PoE-2GTXSFP(-T)
моделі: 9.6 до
57 VDC |
|
Вхідний струм |
SDS-3010-2GTXSFP(-T)
моделі: 0.98 A max. 12-48 VDC
SDS-3010-8PoE-2GTXSFP(-T) моделі:
0.28 A max. 48 VDC |
|
Бюджет
потужності |
Макс. 240 Вт для загального
споживання PD при вхідній напрузі 48 В постійного струму
Макс. 36 Вт на кожен порт PoE
Примітка. Характеристики моделі PoE є попередніми. |
|
Споживана
потужність (макс.) |
Моделі SDS-3010-2GTXSFP(-T):
7,20 Вт
Моделі SDS-3010-8PoE-2GTXSFP(-T): 10,76 Вт при повному
навантаженні без споживання PD |
|
З'єднувач |
Два
з'ємних 4-pin
термінальних блока |
| Токовий
захист |
так |
| Захист
від неправильної полярності |
Так |
| Механічні |
| Корпус |
IP40
захист, метал |
| Розміри |
36 x 135 x 111 мм |
| Вага |
SDS-3010-2GTXSFP(-T): 767 г
SDS-3010-8PoE-2GTXSFP(-T): 795 г |
| Установка |
Монтаж на DIN-рейку
Настінне кріплення (з додатковим комплектом) |
|

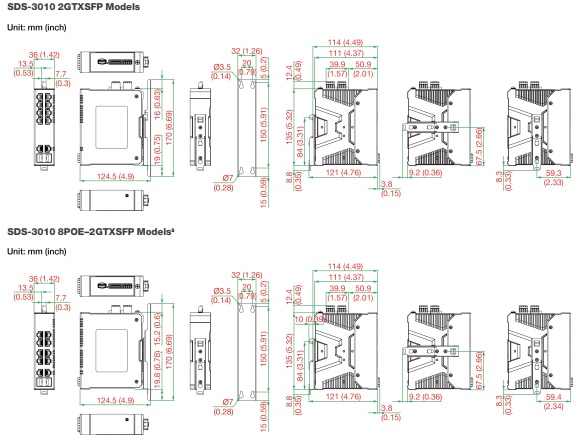

Розміри:
 |
| Зовнішне
середовище |
| Робоча
температура |
від
-10 до 60°C стандартні
моделі,
от -40 до 75°C моделі
з розширеним
температурним
діапазоном (з
індексом
"T") |
| Температура
зберігання |
від
-40 до 85°C |
|
Відносна
вологість |
от
5% до 95%
(без конденсата) |
| Сертифікати |
| Safety |
EN IEC 62368-1
UL 61010-2-201 |
| EMC |
EN 55032/35, EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
| MTBF |
SDS-3010-2GTXSFP(-T): 3 086 399 годин
SDS-3010-8PoE-2GTXSFP(-T): 2 150 066 годин
Database: Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
|
Модель |
Порти 10/100BaseT(X),
Роз'єм RJ45 |
Комбіновані порти, 10/100/
1000BaseT(X) або 100/
1000BaseSFP |
PoE 10/100BaseT(X)
Порти, роз'єм RJ45 |
Вхідна
напруга |
Робоча
темпера-
тура |
|
SDS-3010-2GTXSFP |
8 |
2 |
- |
9.6 до
60 VDC |
-10 до
60°C |
|
SDS-3010-2GTXSFP-T |
8 |
2 |
- |
9.6 до
60 VDC |
-40 до
75°C |
|
SDS-3010-8PoE-2GTXSFP |
8 |
2 |
8 |
9.6 до
60 VDC |
-10 до
60°C |
|
SDS-3010-8PoE-2GTXSFP-T |
8 |
2 |
8 |
9.6 до
60 VDC |
-40 до
75°C |
|
| Додатково: |
|
|
|
|
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| Backup Configurators |
| ABC-02-USB |
Автоматичне збереження і відновлення конфігурації (Backup Configurator) через
USB порт
|
| MXview |
| MXview |
Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
|
| MXconfig |
Програмне забезпечення для спрощення масової конфігурації пристроїв
|
| Кріплення: |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
|
