Керовані індустріальні модульні Ethernet комутатори
|
MDS-G4020-4XGS |
4XG+16G
портові компактні
Layer 2 full Gigabit модульні індустріальні
керовані
Ethernet комутатори |
 |
Індустріальні компактні модульні Ethernet комутатори - серія
MDS-G4000 |
 |
|
|

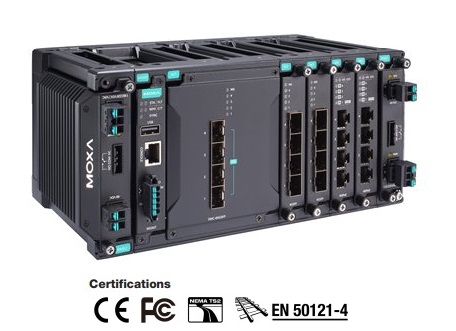

Модульні комутатори серії MDS-G4020-4XGS
підтримують 4 порти 10GbE + 16 Gigabit, включаючи 4 вбудовані
порти, 4 слоти розширення інтерфейсних модулів і 2 слоти для
модулів живлення, щоб забезпечити достатню гнучкість для
різноманітних програм. Надзвичайно компактна серія
MDS-G4020-4XGS розроблена відповідно до мінливих вимог до мережі,
забезпечуючи легку установку та обслуговування, а також має
конструкцію модуля з можливістю гарячої заміни, яка дозволяє
легко змінювати або додавати модулі без вимкнення комутатора або
переривання мережевих операцій
Численні модулі Ethernet
(RJ45 і SFP) і блоки живлення (24/48 В постійного струму та
110/220 В змінного струму/В постійного струму) забезпечують ще
більшу гнучкість, а також придатність для різних робочих умов,
забезпечуючи адаптивну повну гігабітну платформу, яка забезпечує
універсальність і пропускну здатність, необхідні для роботи в
якості агрегаційного/граничного комутатора Ethernet. Комутатори
серії MDS-G4020-4XGS мають компактну конструкцію, яка підходить
для обмеженого простору, різноманітні способи монтажу та зручну
установку модуля без інструментів, що забезпечує універсальне та
просте розгортання без потреби висококваліфікованих інженерів.
Завдяки численним галузевим сертифікатам і високоміцному корпусу
серія MDS-G4020-4XGS може надійно працювати в складних і
небезпечних середовищах, таких як електропідстанції,
гірничодобувні об’єкти, ІТС, нафтогазові додатки. Підтримка
подвійних модулів живлення низького або високого напруги
забезпечує резервування для високої надійності та доступності, а
також пропонує гнучкість для задоволення вимог до живлення
різних програм.
Крім того, серія MDS-G4020-4XGS оснащена
зручним веб-інтерфейсом на основі HTML5, що забезпечує швидку та
плавну роботу користувача на різних платформах і в браузерах.
|
| Особливості |
| ° |
Гаряча заміна медіа-модулів |
| ° |
До 16 портів Gigabit
Ethernet або слотів SFP плюс 4 вбудованих порти 10G Ethernet |
| ° |
Проста заміна дефектних портів для мінімізації простою |
| ° |
Пасивна плата для мінімізації ризику несправності |
| ° |
Ультракомпактний розмір для простоти монтажуУльтракомпактний розмір для простоти монтажу |
| ° |
Міцна конструкція для використання в суворих умовах |
| ° |
HTML5 для кращого користувацького досвіду |
|
|
|
Специфікації |
|
|
| ¤
Ethernet
інтерфейс |
| Попередньо встановлені модулі |
4 вбудованих
10
гігабіт порти |
| Модуль |
4 слоти для додаткових 4-портових модулів FE / GE |
| Поєднання слотів |
Для отримання додаткової інформації див. Таблицю даних серії модулів LM-7000H
Примітка. Необхідний
модуль живлення залежить від вибору модуля LM-7000H.
Зверніться до наступних вимог до комбінації живлення/модуля.
Модулі LM-7000H без PoE:
Будь-який модуль живлення
Модулі PoE LM-7000H:
Тільки PWR-HV-P48-A, PWR-LV-P48-A |
Стандарти |
IEEE 802.3 для
10BaseT
IEEE 802.3u для 100BaseT(X) і 100BaseFX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseX
IEEE 802.3x для керування потоком
IEEE 802.3ad для магістрального порту з LACP
IEEE 802.1Q для тегування VLAN
IEEE 802.1D-2004 для протоколу Spanning Tree
IEEE 802.1w для протоколу Rapid Spanning Tree
IEEE 802.1p для класу обслуговування
IEEE 802.1X для автентифікації |
| Фільтри |
GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier |
| Керування |
IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB |
| MIB |
P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
| Протоколи
резервування |
STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation,
Loop Protection, MSTP |
| Безпека |
Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy,
Secure Boot, MAC Authentication Bypass, Access control list |
| Управління
часом |
SNTP,
IEEE 1588v2 PTP (hardware-based), NTP Server/Client,
NTP Authentication |
| Протокол |
IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog |
|
Електропідстанція |
MMS |
| ¤
Комутатор |
| Пріоритетних
черг |
8 |
| IGMP
груп |
1024 |
| Макс.
VLAN |
256 |
| VLAN
номери (VID) |
від
1 до 4094 |
| Таблиця
MAC адрес |
16K |
| Буфер
пакетів |
12
Mbit |
| ¤
Інтерфейси |
| Консольний
порт |
RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
| USB |
USB Type A (Reserved) |
| Контакти
аварії |
3 (на модулі MGMT, PWR1, PWR2)
Релейний вихід з пропускною здатністю струму 2 А при 30 В постійного струму |
| Цифрових
каналів |
1 (на модулі MGMT) |
| Цифрові
входи |
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V
максимальний вхідний струм
8 mA |
| ¤
Живлення |
| Вхідна
напруга |
З установленим PWR-HV-P48–A:
110/220 VDC, 110 VAC, 60 Гц, 220 VAC, 50 Гц, PoE: 48 VDC
З установленим PWR-LV-P48–A:
24/48 VDC, PoE: 48 VDC
З встановленим PWR-HV-NP:
110/220 VDC, 110 VAC, 60 Гц, 220 VAC, 50 Гц
З встановленим PWR-LV-NP:
24/48 VDC |
| Робоча
напруга |
З установленим PWR-HV-P48–A:
88–300 VDC, 90–264 VAC, 47–63 Гц, PoE: 46–57 VDC
З установленим PWR-LV-P48–A:
від 18 до 72 VDC, PoE: від 46 до 57 VDC
З встановленим PWR-HV-NP:
від 88 до 300 VDC, від 90 до 264 VAC, від 47 до 63 Гц
З встановленим PWR-LV-NP:
від 18 до 72 VDC |
|
Споживана потужність (макс.) |
З установленим PWR-HV-P48-A/PWR-HV-NP:
Макс. 0,38 А при 110 VDC
Макс. 0,17 A при 220 VDC
Макс. 0,75 А при 110 VAC
Макс. 0,37 A при 220 VAC
З установленим PWR-LV-P48-A/PWR-LV-NP:
Макс. 3,30 A при 24 VDC
Макс. 0,73 A при 48 VDC
EPS (лише моделі PoE):
Макс. 8,2 A при 48 VDC
Примітка. Це значення вхідного
струму для пристрою з максимальною кількістю встановлених
модулів. |
| Споживання (по вхідній напрузі) |
З установленим PWR-HV-P48-A/PWR-HV-NP:
Макс. 41,8 Вт при 110 VDC
Макс. 37,4 Вт при 220 VDC
Макс. 44,15 Вт при 110 VAC
Макс. 39,63 Вт при 220 VAC
З установленим PWR-LV-P48-A/PWR-LV-NP:
Макс. 79,2 Вт при 24 VDC
Макс. 35,0 Вт при 48 VDC
Примітка. Це максимальне споживання
електроенергії для пристрою з максимальною кількістю
встановлених модулів. |
|
Макс. Вихідна потужність PoE на
порт |
36 Вт |
|
Загальний бюджет живлення PoE |
Макс. 360 Вт (з одним джерелом живлення) для
загального споживання PD при вході 48 VDC для PoE
системи
Макс. 360 Вт (з одним джерелом живлення) для загального
споживання часткового струму при вхідній напрузі від 53 до
57 VDC для системи PoE+
Макс. 720 Вт (з двома джерелами живлення) для загального
споживання PD при вході 48 VDC для PoE
системи
Макс. 720 Вт (з двома джерелами живлення) для загального
споживання PD при вхідній напрузі від 53 до 57 VDC
для систем PoE+ |
| Захист
струму |
Так |
| Захист
від неправильної полярності |
Так |
| ¤
Механічні |
| Корпус |
Металевий,
IP40 |
| Розміри |
239 x 115 x 163,25 мм
254 x 115 x 163,25 мм із встановленими двома модулями
живлення
PWR-HV-P48-A/PWR-LV-P48-A |
| Вага |
3,400
г |
| Установка |
Монтаж на DIN-рейку
Настінне кріплення (з додатковим комплектом)
Монтаж у стійку (з додатковим комплектом) |

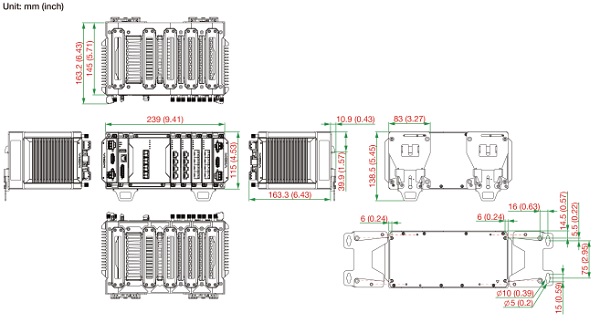

Розміри:
|
| ¤
Навколишнє середовище |
| Робоча температура |
від -40 до 75°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Сертифікати |
| EMC |
EN 55032/35, EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-1 |
| Safety |
EN 62368-1, IEC 62368-1, UL
62368-1, IEC 60950-1, UL 61010-2-201,
EN 61010-2-201 |
| Railway |
EN 50121-4 |
| Traffic Control |
NEMA TS2 |
| Freefall |
IEC
60068-2-31 |
| Vibration |
IEC 60068-2-6 |
| Shock |
IEC 60068-2-27 |
|
Power Substation |
IEC 61850-3, IEEE 1613 |
Напрацювання на відмову MTBF
|
794,302 год |
|
|
|
Інформація для
замовлення |
|
|
| ¤ |
|
Назва моделі |
Рівень |
Загальна кількість портів |
10G SFP+ слоти |
100/1000Base SFP слоти |
Порти 10/100/1000BaseT(X)
RJ45 |
Порти 10/100BaseT(X) RJ45 |
Робоча температура |
|
MDS-G4020-4XGS-T |
2 |
20 |
4 |
До 16 |
До 16 |
До 16 |
від -40 до 75°C |
| ¤

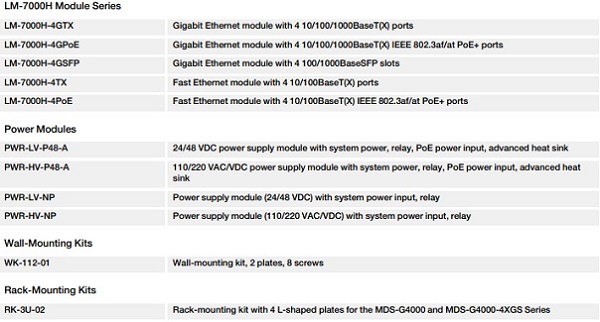

Додаткове приладдя: |
 |
MXview
| MXview-50 |
індустріальне програмне забезпечення мережевого управління з ліцензією на 50 вузлів (по IP адресах) |
| MXview-100 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
100 вузлів (по IP адресах) |
| MXview-250 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
250 вузлів (по IP адресах) |
| MXview-500 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
500 вузлів (по IP адресах) |
| MXview-1000 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
1000 вузлів (по IP адресах) |
| MXview-2000 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
2000 вузлів (по IP адресах) |
| MXview Upgrade-50 |
ліцензія розширення MXview - індустріального програмного забезпечення мережевого управління на 50 вузлів (по IP адресах) |
Сумісні
SFP модулі:
 10Gigabit Ethernet
модулі, SFP-10G |
| Моделі с
робочою температурою від -40 до 85°C |
|
SFP-10GSRLC-T |
Компактний трансивер (SFP +) з 10GBase-SR портом, LC з'єднувач, 33м,
82м, 300м, 400м, робоча температура
від -40 до 85 ° C |
|
SFP-10GLRLC-T |
Компактний трансивер (SFP +) з 10GBase-LR портом, LC з'єднувач, 10 км,
робоча температура від -40 до 85 ° C |
|
SFP-10GELRLC-T |
Компактний трансивер (SFP +) з 10GBase-LR портом, LC з'єднувач,
40 км, робоча температура від -40 до
85 ° C |
|
SFP-10GZRLC-T |
Компактний трансивер (SFP +) з 10GBase-LR портом, LC з'єднувач,
80 км, робоча температура від -40 до
85 ° C |
|
Gigabit Ethernet
модулі, SFP-1G |
|
Моделі з робочою
температурою від 0 до 60°C |
|
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від 0 до 60°C |
|
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від 0 до 60°C |
|
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від 0 до 60°C |
|
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура
від 0 до 60°C |
|
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура
від 0 до 60°C |
|
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
| Моделі
з робочою температурою від -40 до 85°C |
|
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від -40 до 85°C |
|
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від -40 до 85°C |
|
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
Модулі
SFP-1FE |
| Моделі
з робочою температурою від -40 до 85°C |
|
SFP-1FELLC-T |
Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 80 km, робоча температура від -40 до 85 ° C |
|
SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km, робоча температура від -40 до 85 ° C |
|
SFP-1FESLC-T |
Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 40 km, робоча температура від -40 до 85 ° C |
|
|
|
|
