Керовані індустріальні модульні Ethernet комутатори
MDS-G4012-L3 |
12G
портові компактні
Layer 3 full Gigabit модульні індустріальні
керовані
Ethernet комутатори |
|
Індустріальні компактні модульні Ethernet комутатори - серія
MDS-G4000-L3 |
|
|

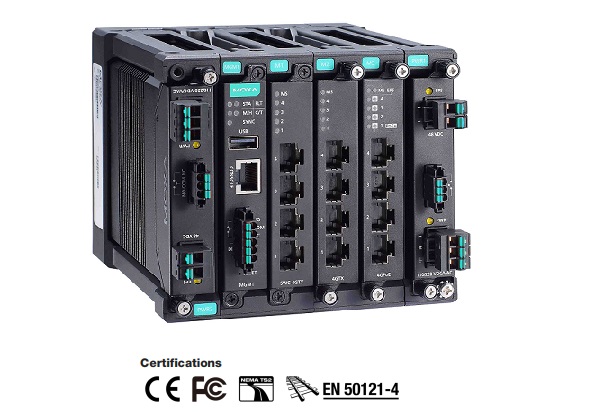

Модульні комутатори серії MDS-G4012–L3
підтримують до 12 гігабітних портів, включаючи 4 вбудовані
порти, 2 слоти розширення інтерфейсних модулів і 2 слоти для
модулів живлення, щоб забезпечити достатню гнучкість для
різноманітних застосувань. Дуже компактна серія MDS-G4000–L3
розроблена, щоб задовольнити зростаючі вимоги до мережі,
забезпечуючи легке встановлення та обслуговування, а також має
конструкцію модуля з можливістю гарячої заміни, що дозволяє
легко змінювати або додавати модулі, не вимикаючи комутатор або
перериваючи роботу мережі.
Кілька модулів
Ethernet (RJ45, SFP і PoE+) і блоки живлення (24/48 В постійного
струму, 110/220 В змінного струму/В постійного струму)
забезпечують ще більшу гнучкість, а також придатність для різних
умов експлуатації, забезпечуючи адаптивну повну гігабітну
платформу, яка забезпечує універсальність і пропускна здатність,
необхідні для роботи в якості агрегаційного комутатора Ethernet.
Завдяки компактному дизайну, який підходить для обмеженого
простору, кількома способами монтажу та зручній установці модуля
без інструментів, перемикачі серії MDS-G4000–L3 забезпечують
універсальне та легке розгортання без потреби в
висококваліфікованих інженерах. Завдяки численним галузевим
сертифікатам і надзвичайно міцному корпусу, серія MDS-G4000–L3
може надійно працювати в важких і небезпечних середовищах, таких
як електростанції, гірничодобувні підприємства, ІТС, а також
нафтогазоносні системи. Підтримка подвійних модулів живлення
забезпечує резервування для високої надійності та доступності,
тоді як варіанти модулів живлення низького та високого напруги
пропонують додаткову гнучкість, щоб задовольнити вимоги до
живлення різних додатків.
Підтримка
функціональних можливостей маршрутизації рівня 3 дозволяє цим
комутаторам полегшити розгортання додатків у різних мережах, що
робить їх ідеальними для великомасштабних промислових мереж.
Крім того, серія MDS-G4000–L3 має зручний веб-інтерфейс на
основі HTML5, що забезпечує плавне реагування на різні платформи
та браузери.
|
Особливості |
° |
Маршрутизація рівня
3 з'єднує декілька сегментів локальної мережі |
° |
Гаряча заміна медіа-модулів |
° |
4-портові модулі з декількома інтерфейсами для більшої універсальності |
° |
Проста заміна дефектних портів для мінімізації простою |
° |
Пасивна плата для мінімізації ризику несправності |
° |
Ультракомпактний розмір для простоти монтажуУльтракомпактний розмір для простоти монтажу |
° |
Міцна конструкція для використання в суворих умовах |
° |
HTML5 для кращого користувацького досвіду |
|
|
|
Специфікації |
|
|
¤
Ethernet
інтерфейс |
Попередньо встановлені модулі |
4 вбудованих
гігабіт порти |
Модуль |
2 слоти для додаткових 4-портових модулів FE / GE |
Поєднання слотів |
Для отримання додаткової інформації див. Таблицю даних серії модулів LM-7000H |
Стандарти |
IEEE 802.3 for
10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication
IEEE 802.3af/at for PoE/PoE+ output |
Фільтри |
GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier |
Керування |
IPv4/IPv6, Flow control, Back
Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP,
Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform,
SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog,
Private MIB, Loopback interface |
MIB |
P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
Протоколи
резервування |
STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation |
Безпека |
Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy |
Резервування маршрутизації |
VRRP |
Одноадресна маршрутизація |
OSPF, Static Route |
Управління
часом |
SNTP, NTP Server/Client, NTP Authentication |
Протоколи |
IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog |
¤
Комутатор |
Пріоритетних
черг |
8 |
IGMP
груп |
1024 |
Макс.
VLAN |
256 |
VLAN
номери (VID) |
від
1 до 4094 |
Таблиця
MAC адрес |
16K |
Буфер
пакетів |
12
Mbit |
¤
Інтерфейси |
Консольний
порт |
RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
USB |
USB Type A (Reserved) |
Контакти
аварії |
3 (на модулі MGMT, PWR1, PWR2)
Релейний вихід з пропускною здатністю струму 2 А при 30 В постійного струму |
Цифрових
каналів |
1 (на модулі MGMT) |
Цифрові
входи |
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V
максимальний вхідний струм
8 mA |
¤
Живлення |
Вхідна
напруга |
Ізольований
резервований модуль живлення:
з встановленим PWR-LV-P48:
24/48 В постійного струму для комутаційної системи
48 В постійного струму для системи PoE (від 53 до 57 В постійного струму рекомендується для пристроїв PoE +)
з встановленим PWR-HV-P48:
110/220 VDC / VAC для комутаційної системи
48 В постійного струму для системи PoE (від 53 до 57 В постійного струму рекомендується для пристроїв PoE +) |
Робоча
напруга |
з встановленим PWR-LV-P48:
Від 18 до 72 В постійного струму для комутаційної системи
Від 46 до 57 В постійного струму для систем PoE
з встановленим PWR-HV-P48:
Від 88 до 300 В постійного струму, від 90 до 264 В змінного струму для комутаційної системи
Від 46 до 57 В постійного струму для систем PoE |
Споживання (по вхідній напрузі) |
з встановленим PWR-LV-P48:
Вхідний струм PWR (система
комутації)
Макс. 0,53 А при 24 В постійного струму
Макс. 0,28 А при 48 В постійного струму
з встановленим PWR-HV-P48:
Вхідний струм PWR (система
комутації)
Макс. 0,11 А при 110 В постійного струму
Макс. 0,06 А при 220 В постійного струму
Макс. 0,29 А при 110 В змінного струму
Макс. 0,18 А при 220 В змінного струму |
Макс. вихідна потужність PoE на
порт |
36 Вт. |
Загальний бюджет живлення PoE |
Макс. 360 Вт (з одним джерелом
живлення) для загального споживання PD на вході 48 В
постійного струму для систем PoE
Макс. 360 Вт (з одним джерелом живлення) для загального
споживання PD на вході 53–57 В постійного струму для систем
PoE+
Макс. 720 Вт (з двома джерелами живлення) для загального
споживання PD на вході 48 В постійного струму для систем PoE
Макс. 720 Вт (з одним джерелом живлення) для загального
споживання PD на вході 53–57 В постійного струму для систем
PoE+ |
Захист
струму |
Так |
Захист
від неправильної полярності |
Так |
¤
Механічні |
Корпус |
Металевий,
IP40 |
Розміри |
134 x
115 x 163.25
мм |
Вага |
2000
г |
Установка |
Панельна, DIN-Rail (опціональний
кіт) |

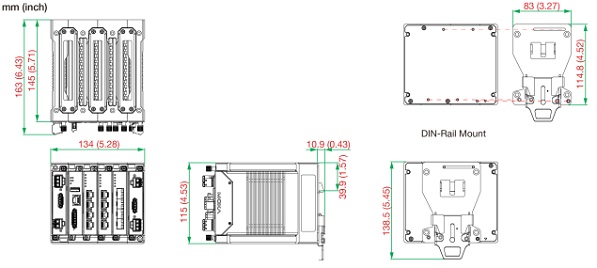

Розміри:
|
¤
Навколишнє середовище |
Робоча температура |
від
-10 до 60°C
стандартна модель,
від -40 до 75°C модель з розширеним температурним діапазоном |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% (без
конденсату) |
¤
Сертифікати |
EMC |
EN
55032/35 |
EMI |
CISPR 32, FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 |
Safety |
EN 62368-1, IEC 62368-1, UL
62368-1, IEC 60950-1 |
Railway |
EN 50121-4 |
Traffic Control |
NEMA TS2 |
Freefall |
IEC
60068-2-31 |
Vibration |
IEC 60068-2-6 |
Shock |
IEC 60068-2-27 |
Напрацювання на відмову
|
1008,160 год |
|
|
|

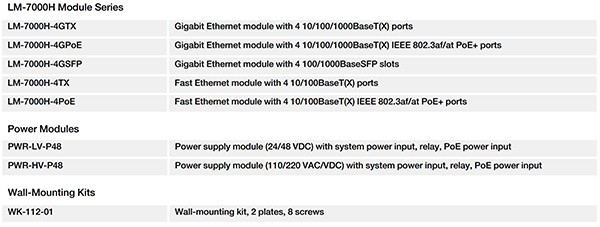

Інформація для
замовлення |
|
|
¤ |
|
¤
Додаткове приладдя: |
|
MXview
MXview-50 |
індустріальне програмне забезпечення мережевого управління з ліцензією на 50 вузлів (по IP адресах) |
MXview-100 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
100 вузлів (по IP адресах) |
MXview-250 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
250 вузлів (по IP адресах) |
MXview-500 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
500 вузлів (по IP адресах) |
MXview-1000 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
1000 вузлів (по IP адресах) |
MXview-2000 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
2000 вузлів (по IP адресах) |
MXview Upgrade-50 |
ліцензія розширення MXview - індустріального програмного забезпечення мережевого управління на 50 вузлів (по IP адресах) |
Сумісні
SFP модулі:
Gigabit Ethernet
модулі, SFP-1G |
Моделі з робочою
температурою від 0 до 60°C |
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від 0 до 60°C |
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від 0 до 60°C |
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від 0 до 60°C |
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від 0 до 60°C |
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від 0 до 60°C |
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від 0 до 60°C |
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km, робоча температура
від 0 до 60°C |
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km, робоча температура
від 0 до 60°C |
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
Моделі
з робочою температурою від -40 до 85°C |
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від -40 до 85°C |
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від -40 до 85°C |
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від -40 до 85°C |
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від -40 до 85°C |
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від -40 до 85°C |
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від -40 до 85°C |
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
Модулі
SFP-1FE |
Моделі
з робочою температурою від -40 до 85°C |
SFP-1FELLC-T |
Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 80 km, робоча температура від -40 до 85 ° C |
SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km, робоча температура від -40 до 85 ° C |
SFP-1FESLC-T |
Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 40 km, робоча температура від -40 до 85 ° C |
|
|
|
|
