Серія TN-4500A
TN-4512A / TN-4516A /
TN-4520A / TN-4524A /
TN-4528A |
EN
50155 12+4G/24+4G-портові комутатори Gigabit Ethernet з до 20 портами
PoE |
|
EN 50155
сумісні, 12+4G/24+4G-портові комутатори Gigabit Ethernet |
|
|

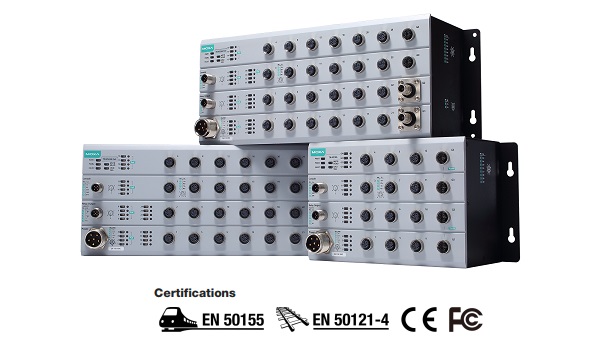

Керовані комутатори Ethernet серії ToughNet TN-4500A серії
M12 розроблені для додатків на залізниці, включаючи рухомий склад і
установки на узбіччях. У комутаторах використовуються роз’єми M12 та
інші круглі з’єднувачі для забезпечення щільних, надійних з’єднань і
надійної роботи в промислових середовищах, де вібрація та удари є
звичним явищем. Комутатори Ethernet серії TN-4500A забезпечують 12
або 24 порти швидкого Ethernet M12 з функцією PoE, сумісною зі
стандартом IEEE 802.3at/af, або без неї, а моделі Gigabit мають 4
інтерфейси Gigabit Ethernet з PoE та додатковою функцією реле
обходу. Крім того, оптоволоконні моделі забезпечують 2 порти
гігабітного оптоволокна з вбудованим 2-кілометровим багатомодовим
оптоволоконним трансивером. Комутатори PoE класифікуються як джерело
живлення (PSE). |
Комутатори забезпечують до 30 Вт потужності на порт і можуть
використовуватися для живлення пристроїв (PD), сумісних зі
стандартом IEEE 802.3at/af, таких як IP-камери, бездротові точки
доступу та IP-телефони. Широкий діапазон вхідного живлення від
24 до 110 В постійного струму та ізольовані подвійні входи
живлення дозволяють не тільки використовувати один і той же тип
джерела живлення в різних місцях по всьому світу, але й
підвищують надійність вашої системи зв’язку. Крім того, діапазон
робочих температур комутаторів від -40 до 70°C гарантує, що вони
можуть витримувати розгортання в суворих умовах.
Ethernet-комутатори серії TN-4500A відповідають обов’язковим
розділам стандарту EN 50155, які стосуються робочої температури,
вхідної напруги, стрибків напруги, електростатичного розряду та
вібрації, а також конформного покриття та ізоляції живлення, що
робить комутатори придатними для різноманітних промислових
застосувань.
|
Детальніше (зовнішній вигляд, розміри) >>>
|
Особливості |
|
|
° |
Основне EN50155-сумісне рішення Gigabit Ethernet комутатора для залізничних застосувань |
° |
Від 2 до 4 гігабітних портів із функцією реле обходу на моделях
з обходом |
° |
2 гігабітних
оптоволоконних порти з вбудованим багаторежимним інтерфейсом
Q-ODC® на оптоволоконних моделях |
° |
До 4 гігабітних
портів з функцією PoE |
° |
До 20 сумісних з
IEEE 802.3at/af комбінованих портів PoE та Ethernet |
° |
Підтримка індустріальних Ethernet протоколів Modbus / TCP і
EtherNet/IP* |
° |
Підтримка Турбо кільця, Турбо ланцюга і RSTP / STP (IEEE802.1w / D) і MSTP * для мережевого резервування |
° |
Підтримка IGMP Snooping і GMRP для фільтрації мультикастового трафіку |
° |
Підтримка Port-based VLAN, IEEE 802.1Q VLAN і GVRP для спрощення планування мережі |
° |
Підтримка
QoS (IEEE 802.1p/1Q
і TOS / DiffServ) |
° |
Підтримка 802.3ad, LACP для оптимізації використання смуги пропускання |
° |
Підтримка TACACS +, SNMPv3, IEEE 802.1x, HTTPS і SSH для забезпечення мережевої безпеки |
° |
Підтримка SNMP V1 / V2C / V3 для різних рівнів безпечного управління |
° |
Підтримка RMON для ефективного мережевого управління |
° |
Блокування портів - дозволяє використовувати порти тільки з авторизованих MAC адрес |
° |
"Дзеркальні" порти для зручності налагодження |
° |
Автоматичні попередження про аварійні ситуації по email і на релейних виходах |
° |
Line-swap fast recovery |
° |
Автоматичне відновлення IP адрес пристроїв, що підключаються |
° |
LLDP для автоматичного виявлення топології мережі для програмного забезпечення управління |
° |
Конфігурація з використанням Web browser, Telnet / Serial консолі, і Windows utility |
° |
Панельна установка |
|
|
|
Специфікації |
|
|
¤Технологии |
Стандарти |
IEEE 802.1D-2004
for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3af/at for PoE/PoE+ output
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX |
Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client, TACACS+ |
Протоколи резервування |
MSTP,
RSTP, STP,
Turbo Chain, Turbo Ring
v1/v2, Turbo Ring with DRC,
Static Port Trunk, LACP |
Безпека |
Access control list, Trust
access control, Broadcast storm protection, TACACS+, RADIUS,
HTTPS/SSL, SSH, Rate Limit |
MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Управління часом |
IEEE 1588 PTP v1/v2,
NTP Server/Client, SNTP
Server/Client |
Контроль
потоку |
IEEE802.3x, back pressure |
¤
Комутатор |
IGMP
груп |
256 |
Макс. VLAN |
64 |
VLAN
номери (VID) |
від
1 до 4094 |
Розмір кадру Jumbo |
9.712 KB |
¤
Інтерфейси |
Порти 10/100/1000BaseT(X)
(8-контактний M12 з X-кодом, female
роз'єм) |
TN-4516A-4GTX-WV-T: 4
TN-4516A-4GTX-WV-CT-T: 4 |
Порти 10/100BaseT(X)
(4-контактний гніздо з D-кодом M12
роз'єм) |
TN-4512A: 12
TN-4516A без PoE: 16
TN-4516A-4GTX: 12
TN-4516A-4GTXBP: 12
TN-4524A/4528A: 8 |
Порти PoE (10/100BaseT(X), M12
D-кодований 4-контактний, female
роз'єм) |
TN-4516A PoE: 12
TN-4520A/4524A/4528A: 16 |
Порти PoE (100/1000BaseT(X), M12
X-кодований 8-контактний,
female роз'єм) |
Моделі TN-4500A PoE: 4
Моделі TN-4500A з волокном PoE (ODC) і байпасом (GTXBP): 2 |
Порти 10/100/1000BaseT(X)
(8-контактний M12 з X-кодом, гніздо з байпасним реле) |
TN-4516A-4GTXBP: 4
TN-4516A-12PoE-2GPoE-2GTXBP: 2
TN-4528A-16PoE-2GPoE-2GTXBP: 2 |
Порти 10/100/1000BaseT(X),
волокно Q-ODC
роз'єм |
TN-4516A-12PoE-2GPoE-2GODC: 2
TN-4528A-16PoE-2GPoE-2GODC: 2 |
Індикатори |
PWR1, PWR2, FAULT, MSTR/HEAD,
CPLR/TAIL, Ethernet ports, PoE ports |
Контакти
аварії |
2 релейних виходу в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
Системні
індикатори |
PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
Консольний порт |
M12 5-контактний роз'єм |
¤
Механічні |
Корпус |
Металевий, IP40 |
Вага |
TN-4512A: 1032 г
TN-4516A без PoE: 1248 г
TN-4516A PoE: 2090 г
Моделі з волокном TN-4516A (ODC): 2180 г
TN-4520A: 2292 г
TN-4524A: 2388 г
TN-4528A: 2559 г
Моделі з волокном TN-4528A (ODC): 2645 г |
Установка |
Панельна |
Розміри |
229.8 x 132 x 122.3 мм |
¤
Навколишнє середовище |
Робоча температура |
від
-40 до 70°C |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% (без
конденсату) |
¤
Живлення |
Вхідна
напруга |
24/36/48/72/96/110 VDC (від 16.8 до 137.5 VDC) |
Споживання |
TN-4512A моделі:
Max. 0.30 A @ 24 VDC
TN-4516A non-PoE моделі:: Max. 0.33 A
@ 24 VDC
TN-4516A non-PoE 4GTX/4GTXBP моделі::
Max. 0.62 A @ 24 VDC
TN-4516A PoE моделі: Max. 7.0 A @ 24
VDC
TN-4520A моделі: Max. 7.0 A @ 24 VDC
TN-4524A моделі: Max. 6.5 A @ 24 VDC
TN-4528A моделі: Max. 7.0 A @ 24 VDC |
Захист
від струму |
Так |
Підключення |
M23 A-coding, 5-pin male
з'єднувач |
Захист
від неправильної полярності |
Так |
¤
Сертифікати |
EMI |
CISPR 22, FCC Part 15B Class A |
EMC |
EN 55032/35 |
EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
Safety |
UL 62368-1,
IEC 62368-1, EN 62368-1 |
Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
Freefall |
IEC 60068-2-31 |
Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
Залізничний
транспорт |
EN 50121-4, EN 50155, IEC 60571, EN 45545-2 |
¤ MTBF |
Час |
TN-4512A: 816 541 год
TN-4516A без PoE: 815 913 год
TN-4516A без PoE 4GTX: 755 975 годин
TN-4516A без PoE 4GTXBP: 624 458 годин
TN-4516A PoE: 459 971 год
TN-4516A PoE 2GTXBP: 434 683 години
TN-4516A з волокном PoE (ODC): 413 810 годин
TN-4520A: 437 198 год
TN-4524A: 453 479 год
TN-4528A: 421 101 год
TN-4528A 2GTXBP: 398 146 год
Оптоволоконні моделі TN-4528A (ODC): 380 761 год |
Стандарт |
Telcordia SR332 |
|
|
|
Інформація для
замовлення |
|
|
Модель |
10/100/
1000BaseT(X)
Порти
Волокно Q-ODC
Роз'єм |
10/100/
1000BaseT(X)
Порти
M12 X-Coded 8-
Pin Female
Роз'єм |
10/100/
1000BaseT(X)
Порти
M12 X-Coded 8-
Pin Female
Роз'єм с
Обхідне реле |
10/100BaseT(X)
Порти
M12 D-кодування 4-
Pin Female
Роз'єм) |
Порти PoE
10/100BaseT(X),
M12 D-кодування 4-
Pin Female
Роз'єм |
Порти PoE
100/
1000BaseT(X),
M12 X-Coded 8-
Pin Female
Роз'єм |
Конформне
Покриття |
TN-4512A-WV-T |
- |
- |
- |
12 |
- |
- |
- |
TN-4512A-WV-CT-T |
- |
- |
- |
12 |
- |
- |
v |
TN-4516A-WV-T |
- |
- |
- |
16 |
- |
- |
- |
TN-4516A-WV-CT-T |
- |
- |
- |
16 |
- |
- |
v |
TN-4516A-4GTX-WV-T |
- |
4 |
- |
12 |
- |
- |
- |
TN-4516A-4GTXBP-WV-T |
- |
- |
4 |
12 |
- |
- |
- |
TN-4516A-4GTX-WV-CT-T |
- |
4 |
- |
12 |
- |
- |
v |
TN-4516A-4GTXBP-WV-CT-T |
- |
- |
4 |
12 |
- |
- |
v |
TN-4516A-12PoE4GPoE-WV-T |
- |
- |
- |
- |
12 |
4 |
- |
TN-4516A-12PoE4GPoE-WV-CT-T |
- |
- |
- |
- |
12 |
4 |
v |
TN-4516A-12PoE2GPoE-2GTXBP-WV-T |
- |
- |
2 |
- |
12 |
2 |
- |
TN-4516A-12PoE2GPoE-2GTXBP-WV-CT-T |
- |
- |
2 |
- |
12 |
2 |
v |
TN-4516A-12PoE2GPoE-2GODC-WV-T |
2 |
- |
- |
- |
12 |
2 |
- |
TN-4516A-12PoE2GPoE-2GODC-WV-CT-T |
2 |
- |
- |
- |
12 |
2 |
v |
TN-4520A-16PoE4GPoE-WV-T |
- |
- |
- |
- |
16 |
4 |
- |
TN-4520A-16PoE4GPoE-WV-CT-T |
- |
- |
- |
- |
16 |
4 |
v |
TN-4524A-16PoE-WV-T |
- |
- |
- |
8 |
16 |
- |
- |
TN-4524A-16PoE-WV-CT-T |
- |
- |
- |
8 |
16 |
- |
v |
TN-4528A-16PoE4GPoE-WV-T |
- |
- |
- |
8 |
16 |
4 |
- |
TN-4528A-16PoE4GPoE-WV-CT-T |
- |
- |
- |
8 |
16 |
4 |
v |
TN-4528A-16PoE2GPoE-2GTXBP-WV-T |
- |
- |
2 |
8 |
16 |
2 |
- |
TN-4528A-16PoE2GPoE-2GTXBP-WV-CT-T |
- |
- |
2 |
8 |
16 |
2 |
v |
TN-4528A-16PoE2GPoE-2GODC-WV-T |
2 |
- |
- |
8 |
16 |
2 |
- |
TN-4528A-16PoE2GPoE-2GODC-WV-CT-T |
2 |
- |
- |
8 |
16 |
2 |
v |
|
|
|
|
