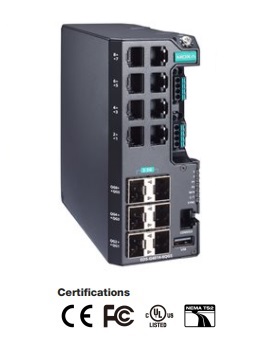

Серія
EDS-G4014 |
| 14-портовий
(8G+6 2,5GbE) керований Full Gigabit Ethernet комутатор |
 |
Індустріальні компактні
Gigabit Ethernet комутатори - серія
EDS-G4014 |
 |
|
|
 |
|
|
Серія
EDS-G4014 оснащена вісьмома портами Gigabit Ethernet і шістьма
волоконно-оптичними портами 2,5 Гбіт/с, що робить його ідеальним
для оновлення існуючої мережі до швидкості гігабіт або створення
нової повноцінної гігабітної магістралі. Швидкість гігабітної
передачі збільшує пропускну здатність для підвищення
продуктивності та дозволяє швидко передавати велику кількість
послуг потрійного відтворення по мережі.
Технології
резервування Ethernet, такі як Turbo
Ring, Turbo Chain і RSTP/STP, підвищують надійність вашої
системи та покращують доступність магістральної мережі. Серія
EDS-G4014 розроблена спеціально для вимогливих додатків, таких як відеомоніторинг і моніторинг процесів, системи ITS і DCS, усі з
яких можуть отримати переваги від масштабованої магістралі.
Серія
EDS-G4014 відповідає сертифікатам промислової кібербезпеки IEC
62443-4-2 і IEC 62443-4-1, які охоплюють як безпеку продукту,
так і вимоги життєвого циклу безпечної розробки, допомагаючи
нашим клієнтам відповідати вимогам відповідності безпечної
промислової мережі. дизайн.
|
|
Детальніше (зовнішній вигляд, розміри) >>>
|
|
|
|
Специфікації |
|
|
| ¤
Ethernet
інтерфейс |
|
Порти 10/100/1000BaseT(X) (роз'єм
RJ45) |
8
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection |
|
Порти 1000/2500BaseSF |
2 |
|
Порти 100/1000/2500BaseSF |
4 |
Стандарти |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3bz for 2.5GBaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication |
 Функції
програмного забезпечення Ethernet |
| Фільтри |
GMRP, GVRP, GARP, 802.1Q VLAN,
IGMP Snooping v1/v2/v3, IGMP Querier |
| Керування |
IPv4/IPv6, Flow control, Back
Pressure Flow Control, DHCP Server/Client, ARP, RARP,
LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap,
SNMP Inform, SNMPv1/v2c/v3, RMON,
TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB |
| MIB |
P-BRIDGE MIB, Q-BRIDGE MIB,
IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB,
IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB,
LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON
MIB Groups 1, 2, 3, 9 |
| Протоколи
резервування |
STP, RSTP, Turbo Ring v2, Turbo
Chain, Ring Coupling, Dual-Homing, Link Aggregation |
| Безпека |
Broadcast storm protection, Rate
Limit, Trust access control, Static Port Lock, MAC
Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and
Password Policy |
| Управління
часом |
SNTP, NTP Server/Client, NTP Authentication |
| Протокол |
IPv4/IPv6, TCP/IP, UDP, ICMP,
ARP, RARP, TFTP, DNS, NTP Client, DHCP Server,
DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP,
SNMPv1/v2c/v3, RMON, Syslog |
| ¤
Комутатор |
| Пріоритетних
черг |
4 |
| IGMP
груп |
512 |
|
Jumbo Frame Size |
9,216 КБ |
|
Макс. VLAN |
256 |
| VLAN
номери (VID) |
від
1 до 4094 |
| Таблиця
MAC адрес |
16K |
| Буфер
пакетів |
1 Mbit |
| ¤
Інтерфейси |
| Консольний
порт |
RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
| USB |
USB Type A (Reserved) |
| Контакти
аварії |
3 (на модулі MGMT, PWR1, PWR2)
Релейний вихід з пропускною здатністю струму 2 А при 30 В постійного струму |
| Цифрових
каналів |
1 (на модулі MGMT) |
| Цифрові
входи |
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V
максимальний вхідний струм
8 mA |
|
LED
інтерфейс |
|
LED
індикатори |
PWR1, PWR2, STATE, FAULT, MSTR/HEAD,
CPLR/TAIL, SYNC |
|
Послідовний
інтерфейс |
|
Консольний порт |
RS-232 (TxD, RxD, GND), 8-pin
RJ45 (115200, n, 8, 1) |
|
USB
інтерфейс |
|
USB-роз'єм |
USB Type A (Reserved) |
|
Інтерфейс
введення/виведення |
|
Контактні канали сигналізації |
1, релейний вихід з потужністю:1 A @ 24 VDC |
|
Кнопки |
Кнопка скидання
"Reset" |
|
Цифрові вхідні канали |
1 |
|
Параметри цифрових
входів |
+13 до +30 В для стану 1
-30 до +3 В для стану 0
Макс. вхідний струм: 8 мА |
|
Конфігурація
DIP-перемикача |
|
DIP-перемикачі |
Turbo Ring, Master, Coupler,
Reserve |
| ¤
Живлення |
|
Підключення |
2 знімні 4-контактні клеми |
|
Попередньо встановлений модуль
живлення |
модель
-LV/-LV-T: PWR-100–LV
модель -HV/-HV-T:
PWR-105-HV-I |
|
Примітка |
Серія EDS-G4014 підтримує
модульні блоки живлення. Назви моделей і потужність
параметри визначаються встановленим силовим модулем.
Наприклад:
EDS-G4014-T + PWR-100-LV = EDS-G4014-LV-T
EDS-G4014-T + PWR-105-HV-I = EDS-G4014-HV-T
Якщо ви встановлюєте інший модуль живлення, зверніться до
технічних характеристик відповідної
моделі.
Наприклад, якщо ви заміните модуль живлення
EDS-G4014-LV-T на
PWR-105-HV-I, див. технічні характеристики EDS-G4014-HV-T. |
| Вхідна
напруга |
модель
-LV/-LV-T: 12/24/48 В постійного струму, резервовані
подвійні входи
модель
-HV/-HV-T: 110/220 VDC/VAC, один вхід |
| Робоча
напруга |
модель
-LV/-LV-T: від 9,6 до 60 В постійного струму
модель -HV/-HV-T: від 88 до 300 В постійного струму, від 85
до 264 В змінного струму |
|
Вхідний струм |
модель
-LV/-LV-T: 12-48 В постійного струму, 1,50-0,40 А або 24 В
постійного струму, 0,70 А
модель -HV/-HV-T: 110-220 В
змінного струму, 50-60 Гц, 0,30-0,20 А або 110-220 В
постійного струму, 0,30-0,20 А |
|
Споживання електроенергії (макс.) |
-
EDS-G4014-6QGS-LV(-T): 14,91 Вт
- EDS-G4014-6QGS-HV(-T): 17,32 Вт |
| Захист
струму |
Так |
| Захист
від неправильної полярності |
Так |
| ¤
Механічні |
| Корпус |
Металевий,
IP40 |
| Розміри |
55 х 140 х 122,5 мм |
| Вага |
846 г |
| Установка |
DIN-рейка,
настінний монтаж (з додатковим
комплектом) |
| ¤
Навколишнє середовище |
| Робоча температура |
від
-10 до 60°C
стандартна модель,
від -40 до 75°C модель з розширеним температурним діапазоном |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Сертифікати |
|
Industrial Cybersecurity |
IEC 62443-4-1
IEC 62443-4-2 |
| EMC |
EN 55032/35, EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8
kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
UL 61010-2-201, EN 62368-1 (LVD) |
| Railway |
EN 50121-4 |
| Traffic Control |
NEMA TS2 |
| Freefall |
IEC
60068-2-31 |
| Vibration |
IEC 60068-2-6 |
| Shock |
IEC 60068-2-27 |
|
Час напрацювання на відмову
MTBF |
| Час |
-
EDS-G4014-6QGS-LV/LV-T: 994 797 годин.
- EDS-G4014-6QGS-HV/HV-T: 487 613 годин. |
| База
даних |
Telcordia (Bellcore), GB |
|
|
|
Інформація для
замовлення |
|
|
| ¤ Серія EDS-G4014 |
|
Модель |
10/100/1000
BaseT(X)
порти
(RJ45
роз'єм) |
100/1000/
2500Base
SFP
порти) |
1000/
2500Base
SFP
порти) |
Робоча
напруга |
Встанов-лений
Модуль живлення |
Робоча
темпера-
тура |
|
EDS-G4014-6QGS-LV |
8 |
4 |
2 |
9,6 до 60
VDC |
PWR-100-LV |
-10 до
60°C |
|
EDS-G4014-6QGS-LV-T |
8 |
4 |
2 |
9,6 до 60
VDC |
PWR-100-LV |
-40 до
75°C |
|
EDS-G4014-6QGS-HV |
8 |
4 |
2 |
88 до 300
VDC, 85 до
264 VAC |
PWR-105-HV-I |
-10 до
60°C |
|
EDS-G4014-6QGS-HV-T |
8 |
4 |
2 |
88 до 300
VDC, 85 до
264 VAC |
PWR-105-HV-I |
-40 до
75°C |
|
| ¤
Додаткове приладдя: |
|
Блоки
живлення |
|
HDR-60-24 |
Блок живлення 60 Вт/2,5 A на DIN-рейку 24
VDC, універсальна вхідна напруга
від 85 до 264 VAC або від 120 до
370 VDC, робоча температура від
-30 до 70°C |
|
NDR-120-24 |
Блок живлення 120 Вт/5,0 A на DIN-рейку 24
VDC, універсальна вхідна напруга
від 90 до 264 VAC або від 127 до
370 VDC, робоча температура від
-20 до 70°C |
|
NDR-120-48 |
Блок живлення 120 Вт/2,5 A на DIN-рейку 48
?VDC, універсальна вхідна напруга
від 90 до 264 VAC або від 127 до
370 VDC, робоча температура від
-20 до 70°C |
|
NDR-240-48 |
Блок живлення 240 Вт/5,0 A на DIN-рейку 48
VDC, універсальна вхідна напруга
від 90 до 264 VAC або від 127 до
370 VDC, робоча температура від
-20 до 70°C |
|
MDR-40-24 |
Блок живлення 24 VDC
на DIN-рейку з 40 Вт/1,7 А, 85-264 VAC
або 120-370 VDC, робоча
температура від -20 до 70°C |
|
MDR-60-24 |
Блок живлення 24 VDC
на DIN-рейку з 60 Вт/2,5
А, 85-264 VAC або 120-370
VDC, робоча температура від -20 до
70°C |
|
Сумісні
SFP модулі:
|
|
|
|
