 Серія EDS-4014

 8+4G+2 2,5GbE-порта керовані комутатори Ethernet


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

MOXA MDS-G4012 - 12G портові компактні Layer 2 full Gigabit модульні індустріальні керовані Ethernet комутатори

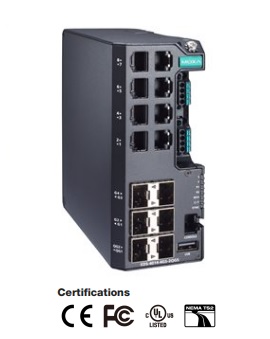

EDS-4014 — це лінійка 14-портових керованих комутаторів Fast Ethernet з чотирма 1 Гбіт/с і двома волоконно-оптичними портами 2,5 Гбіт/с.

     Технології резервування Ethernet, такі як Turbo Ring, Turbo Chain і RSTP/STP, підвищують надійність вашої системи та покращують доступність магістральної мережі. Серія EDS-4014 розроблена спеціально для вимогливих додатків, таких як відеомоніторинг і моніторинг процесів, системи ITS і DCS, усі з яких можуть отримати переваги від масштабованої магістралі.

      Серія EDS-4014 відповідає сертифікатам промислової кібербезпеки IEC 62443-4-2 і IEC 62443-4-1, які охоплюють як безпеку продукту, так і вимоги життєвого циклу безпечної розробки, допомагаючи нашим клієнтам відповідати вимогам відповідності безпечної промислової мережі. дизайн.



Детальніше (зовнішній вигляд, розміри) >>>


  Особливості
°  Розроблено відповідно до IEC 62443-4-1 і відповідає стандартам промислової кібербезпеки IEC 62443-4-2
°  Turbo Ring і Turbo Chain (час відновлення < 20 мс при 250 перемиканнях) і RSTP/STP для резервування мережі
°  Широкий вибір варіантів введення живлення для гнучкого розгортання
°  Розширені можливості пропускної спроможності завдяки оптоволоконним слотам SFP, які підтримують до 2,5 Гбіт/с
°  Компактна та гнучка конструкція корпусу, що поміщається в обмеженому просторі
°  Підтримує MXstudio для легкого візуалізації управління промисловою мережею

 Специфікації
¤ Ethernet інтерфейс
Порти 10/100BaseT(X) (роз'єм RJ45)  8
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
Порти 1000/2500BaseSF  2
Слоти 100/1000BaseSFP  4

Стандарти
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3bz for 2.5GBaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication
Функції програмного забезпечення Ethernet
Фільтри GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
Керування IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
MIB P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
Протоколи резервування STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation
Безпека Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy
Управління часом SNTP, NTP Server/Client, NTP Authentication
Протокол IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog
¤ Комутатор
Пріоритетних черг 4
IGMP груп 512
Jumbo Frame Size 9,216 КБ
Макс. VLAN 256
VLAN номери (VID) від 1 до 4094
Таблиця MAC адрес 16K
Буфер пакетів 1 Mbit
¤ Інтерфейси
Консольний порт RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
USB USB Type A (Reserved)
Контакти аварії 3 (на модулі MGMT, PWR1, PWR2)
Релейний вихід з пропускною здатністю струму 2 А при 30 В постійного струму
Цифрових каналів 1 (на модулі MGMT)
Цифрові входи     "1": відповідає рівню від +13 до + 30V
    "0": від -30 до + 3V
     максимальний вхідний струм 8 mA
LED інтерфейс
LED індикатори PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC
Послідовний інтерфейс
Консольний порт RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
USB інтерфейс
USB-роз'єм USB Type A (Reserved)
Інтерфейс введення/виведення
Контактні канали сигналізації 1, релейний вихід з потужністю:1 A @ 24 VDC
Кнопки Кнопка скидання "Reset"
Цифрові вхідні канали 1
Параметри цифрових входів +13 до +30 В для стану 1
-30 до +3 В для стану 0
Макс. вхідний струм: 8 мА
Конфігурація DIP-перемикача
DIP-перемикачі Turbo Ring, Master, Coupler, Reserve
¤ Живлення
Підключення 2 знімні 4-контактні клеми
Попередньо встановлений модуль живлення модель -LV/-LV-T: PWR-100–LV
модель -HV/-HV-T: PWR-105-HV-I
Примітка Серія EDS-4014 підтримує модульні блоки живлення. Назви моделей і потужність параметри визначаються встановленим силовим модулем.
Наприклад:
EDS-4014-4GS-2QGS-T + PWR-100-LV = EDS-4014-4GS-2QGS-LV-T
EDS-4014-4GS-2QGS-T + PWR-105-HV-I = EDS-4014-4GS-2QGS-HV-T
Якщо ви встановлюєте інший модуль живлення, зверніться до технічних характеристик відповідної моделі. Наприклад, якщо ви заміните модуль живлення EDS-4014-4GS-2QGS-LV-T з PWR-105–HV-I, зверніться до специфікацій EDS-4014-4GS-2QGS-HV-T.
Вхідна напруга модель -LV/-LV-T: 12/24/48 В постійного струму, резервовані подвійні входи
модель -HV/-HV-T: 110/220 VDC/VAC, один вхід
Робоча напруга модель -LV/-LV-T: від 9,6 до 60 В постійного струму
модель -HV/-HV-T: від 88 до 300 В постійного струму, від 85 до 264 В змінного струму
Вхідний струм модель -LV/-LV-T: 12-48 В постійного струму, 1,50-0,40 А або 24 В постійного струму, 0,70 А
модель -HV/-HV-T: 110-220 В змінного струму, 50-60 Гц, 0,30-0,20 А або 110-220 В постійного струму, 0,30-0,20 А
Споживання електроенергії (макс.) - EDS-4014-4GS-2QGS-LV(-T): 12,15 Вт
- EDS-4014-4GS-2QGS-HV(-T): 14,44 Вт
Захист струму Так
Захист від неправильної полярності Так
¤ Механічні
Корпус Металевий, IP40
Розміри 55 х 140 х 122,5 мм
Вага 846 г
Установка DIN-рейка, настінний монтаж (з додатковим комплектом)
¤ Навколишнє середовище
Робоча температура від -10 до 60°C стандартна модель,
від -40 до 75°C
модель з розширеним температурним діапазоном
Температура зберігання від -40 до 85°C
Відносна вологість від 5 до 95% (без конденсату)
¤ Сертифікати
Industrial Cybersecurity IEC 62443-4-1
IEC 62443-4-2
EMC EN 55032/35, EN 61000-6-2/-6-4
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Safety UL 61010-2-201, EN 62368-1 (LVD)
Railway EN 50121-4
Traffic Control NEMA TS2
Freefall IEC 60068-2-31
Vibration  IEC 60068-2-6
Shock IEC 60068-2-27
Час напрацювання на відмову MTBF
Час - EDS-4014-4GS-2QGS-LV/LV-T: 1 003 814 годин
- EDS-4014-4GS-2QGS-HV/HV-T: 489 769 годин
База даних Telcordia (Bellcore), GB
 Інформація для замовлення
¤ Серія EDS-4014

Модель

10/100
BaseT(X)
порти
(RJ45
роз'єм)
100/
1000
Base
SFP
порти

1000/
2500Base
SFP порти

Робоча
напруга

Встанов-лений
Модуль живлення

Робоча
темпера-
тура

EDS-4014-4GS-2QGS-LV

8

4 2 9,6 до 60 VDC PWR-100-LV -10 до 60°C
EDS-4014-4GS-2QGS-LV-T 8 4 2 9,6 до 60 VDC PWR-100-LV -40 до 75°C
EDS-4014-4GS-2QGS-HV 8 4 2 88 до 300 VDC,
85 до 264 VAC
PWR-105-HV-I -10 до 60°C
EDS-4014-4GS-2QGS-HV-T 8 4 2 88 до 300 VDC,
85 до 264 VAC
PWR-105-HV-I -40 до 75°C
¤ Додаткове приладдя:
  Блоки живлення
HDR-60-24 Блок живлення 60 Вт/2,5 A на DIN-рейку 24 VDC, універсальна вхідна напруга від 85 до 264 VAC або від 120 до 370 VDC, робоча температура від -30 до 70°C
NDR-120-24 Блок живлення 120 Вт/5,0 A на DIN-рейку 24 VDC, універсальна вхідна напруга від 90 до 264 VAC або від 127 до 370 VDC, робоча температура від -20 до 70°C
NDR-120-48 Блок живлення 120 Вт/2,5 A на DIN-рейку 48 ?VDC, універсальна вхідна напруга від 90 до 264 VAC або від 127 до 370 VDC, робоча температура від -20 до 70°C
NDR-240-48 Блок живлення 240 Вт/5,0 A на DIN-рейку 48 VDC, універсальна вхідна напруга від 90 до 264 VAC або від 127 до 370 VDC, робоча температура від -20 до 70°C
MDR-40-24 Блок живлення 24 VDC на DIN-рейку з 40 Вт/1,7 А, 85-264 VAC або 120-370 VDC, робоча температура від -20 до 70°C
MDR-60-24 Блок живлення 24 VDC на DIN-рейку з 60 Вт/2,5 А, 85-264 VAC або 120-370 VDC, робоча температура від -20 до 70°C

Сумісні SFP модулі:

Gigabit Ethernet модулі, SFP-1G
Моделі з робочою температурою від 0 до 60°C
SFP-1GSXLC Компактний трансивер (SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура від 0 до 60°C
SFP-1GLSXLC Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура від 0 до 60°C
SFP-1G40BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1GLXLC Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура від 0 до 60°C
SFP-1GLHLC Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура від 0 до 60°C
SFP-1GLHXLC Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура від 0 до 60°C
SPF-1GZXLC Компактний трансивер  (SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура від 0 до 60°C
SPF-1GEZXLC Компактний трансивер  (SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура від 0 до 60°C
SFP-1GEZXLC-120 Компактний трансивер  (SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура від 0 до 60°C
SFP-1G10ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
SFP-1G10BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1G20ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
SFP-1G20BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1G40ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
Моделі з робочою температурою від  -40 до 85°C
SFP-1GSXLC-T Компактний трансивер ( SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура від  -40 до 85°C
SFP-1GLSXLC-T Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура від  -40 до 85°C
SFP-1GLXLC-T Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура від  -40 до 85°C
SFP-1GLHLC-T Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура від  -40 до 85°C
SFP-1GLHXLC-T Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура від  -40 до 85°C
SPF-1GZXLC-T Компактний трансивер  (SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура від  -40 до 85°C
SFP-1G10ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура від -40 до 85°C
SFP-1G10BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура від -40 до 85°C
SFP-1G20ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура від -40 до 85°C
SFP-1G20BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура від -40 до 85°C
SFP-1G40ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура від -40 до 85°C
SFP-1G40BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура від -40 до 85°C
Модулі SFP-1FE
Моделі з робочою температурою від -40 до 85°C
SFP-1FELLC-T Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 80 km, робоча температура від -40 до 85 ° C
SFP-1FEMLC-T Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km, робоча температура від -40 до 85 ° C
SFP-1FESLC-T Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 40 km, робоча температура від -40 до 85 ° C

Якщо при прочитанні матеріалу на нашому сайті у Вас виникли запитання, або необхідно дізнатись вартість даного обладнання, будь ласка, заповніть наступну форму
