Серія EDS-208 / EDS-205
|
8 / 5
портові некеровані Ethernet комутатори |
|
Індустриальні
Ethernet комутатор - MOXA
EDS-205
|
|
|
|
MOXA EDS-208/205 є одними з найбільш компактних індустріальних Ethernet комутаторів початкового рівня, розроблених MOXA. Комутатори EDS-208/205 підтримують 8/5 RJ45 портів (IEEE 802.3/802.3u/802.3x з 10/100M, full/half-duplex, MDI/MDIX auto-sensing). У порівнянні з EDS-205 - некерованими Ethernet комутаторами з RJ45 портами, MOXA EDS-208 підтримує IEEE802.3/802.3u/802.3x - 10/100BaseT(X) і 100BaseFX (multi mode, SC/ST з'єднувачі) порти.
Широкий температурний діапазон (від -10 до 60 C) і DIN-Rail напрямні, дозволяють plug-and-play комутаторам MOXA EDS-208/205 дуже просто інтегруватися в індустріальні мережі і забезпечувати найоптимальніші рішення для промислових Ethernet додатків. |
EDS-208/205
EtherDevice призначений для експлуатації у важких промислових середовищах (має IP 30 корпус) і підтримує розширений діапазон робочих температур від -10 до 60°C, при цьому не має вбудованих вентиляторів. Маючи дуже компактні розміри EDS-208/205 комутатори займає дуже мало місця, як при монтажі на DIN-Rail напрямні, так і монтажі в промислових шафах.
Комутатор EDS-208/205 EtherDevice ™ підтримують живлення промислового стандарту - від 12 до 45 В змінної напруги або від 18 до 30 В постійної напруги. Таке живлення найбільш часто використовується в промисловій автоматизації. EDS-208/205 є економічним і універсальним рішенням для самих різних промислових додатків.
Детальніше (зовнішній вигляд, розміри) >>>
|
Особливості |
|
|
|
|
Високопродуктивні Ethernet комутатори
-
8/5 портів 10/100BaseT(X) (RJ45),
100BaseFX (multi-mode, SC/ST)
- Підтримка IEEE 802.3/802.3u/802.3x
- Підтримка Store and Forward switching process
type
- 10/100M, Full/Half-Duplex, MDI/MDIX auto-sensing
|
|
Індустріальний дизайн
- Резервоване вхідне живлення
- Працездатність від -10 до 60°C
- IP 30 корпус
- DIN-Rail або панельне кріплення
|
|
|
|
|
|
|
Специфікації |
|
|
Технологія |
|
|
IEEE 802.3
для 10BaseT,
IEEE 802.3u для 100BaseT(X) і 100BaseFX,
IEEE 802.3x для контролю
потоку |
|
|
|
Store and
Forward,с IEEE802.3x повний дуплекс, неблокований контроль потоку |
|
|
|
Відповідно до
IEEE 802.3x, back pressure |
|
|
|
|
Інтерфейси |
|
|
10/100BaseT(X)
auto negotiation, F/H duplex mode і auto MDI/MDIX connection (X) |
|
|
|
100BaseFX
(multi-mode, single-mode, SC/ST
конектор) |
|
|
|
Power, 10/100M (TP порт)
і 100M (оптичний
порт) |
|
|
|
|
Властивості
комутатора |
|
|
Оптичні
порти |
|
|
Живлення |
|
|
EDS-205:
від 12 до 48 VDC, від 18 до 30 VAC, частота
від 47 до
63 Hz
EDS-208:
від
12 до 45 VDC, від 18 до 30 VAC, частота
від 47 до
63 Hz |
|
|
|
Знімний 3 контактний термінальний блок |
|
|
|
0.07A (EDS-208)
0.11A (EDS-205)
0.1A (EDS-208-M-SC/EDS-208-M-ST)
|
|
|
|
|
Захист
від неправильної полярності |
|
|
|
|
Механічні |
|
|
IP30
захист, пластмасовий корпус |
|
|
|
EDS-208: 40 x
100 x 86,5 мм
EDS-205: 24,9
x 100 x 86,5 мм |
|
|
|
EDS-208:
170
г
EDS-205: 135 г |
|
|
|
|
|
|
Навколишнє
середовище |
|
|
|
|
|
|
від
5 до 95% (без конденсату) |
|
|
|
|
Сертифікати |
|
|
EDS-205:
UL508,
UL60950-1
EDS-208: UL508 |
|
|
|
|
|
CISPR 32, FCC
Part 15B Class A |
|
|
|
IEC 61000-4-2
ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5
kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1
kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF |
|
|
|
|
|
|
|
|
|
EDS-205:
3,915,945 годин
EDS-208:
401,624 години
EDS-208-M:
368,353 години
Database:
Telcordia (Bellcore), GB |
|
|
|
|
|

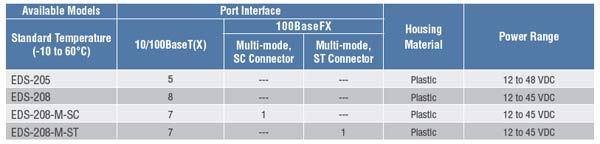

Інформація
для замовлення |
|
|
|
|
|
Некерований індустріальний комутатор з 5 10/100BaseT(X) портами, робоча температура від
-10 до 60°C
|
|
|
Некерований індустріальний комутатор з
8 10/100BaseT(X) портами, робоча температура від
-10 до 60°C
|
|
|
Некерований індустріальний комутатор з 7 10/100BaseT(X) портами, 1 mult mode 100 BaseFX портом, SC з'єднувач, робоча температура від
-10 до 60°C
|
|
|
Некерований індустріальний комутатор з 7 10/100BaseT(X) портами, 1 mult mode 100 BaseFX портом,
ST з'єднувач, робоча температура від
-10 до 60°C
|
|
Додатково:
|
DIN-Rail блоки
живлення: |
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
|
|
|
|
|
|
