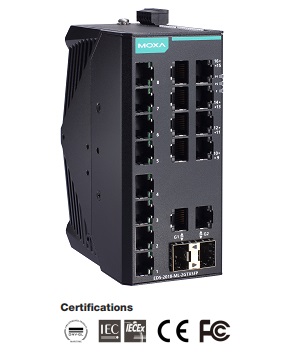

Серія
EDS-2018-ML
|
|
16+2G Uplink
порта некеровані Ethernet комутатори
|
 |
Некеровані Ethernet
комутатори - MOXA EDS-2018-ML |
 |
|
 |
|
|
|
|
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
2 Gigabit uplinks з гнучким дизайном
інтерфейсу для агрегування даних з великою
пропускною здатністю |
|
QoS підтримка для
обробки критичних даних при інтенсивному
трафіку
|
|
Попереджувальний
релейний вихід
щодо відключення живлення та сигналізації
про обрив порту |
|
IP30
металевий корпус |
|
Подвійні входи 12/24/48 В постійного струму
для резервування живлення |
|
IРобочий
діапазон температур від
-40 до
75°C
(моделі -T) |
|
|
Серія промислових
комутаторів Ethernet EDS-2018-ML має шістнадцять мідних портів 10 /
100M і два комбінованих порти 10/100 / 1000BaseT (X) або 100 /
1000BaseSFP, які ідеально підходять для додатків, які потребують
зближення даних з високою пропускною здатністю. Більше того, для
забезпечення більшої універсальності для використання з програмами
різних галузей, серія EDS-2018-ML також дозволяє користувачам
увімкнути або вимкнути функцію якості обслуговування (QoS), захист
від штормової трансляції та функцію тривоги при пошкодженні порту
при включених DIP-перемикачах зовнішня панель.
Серія EDS-2018-ML має резервні входи 12/24/48 В
постійного струму, кріплення на DIN-рейку та високоякісні можливості
EMI / EMC. На додаток до своїх компактних розмірів, серія
EDS-2018-ML пройшла тест на 100% прогорання, щоб забезпечити надійну
роботу в польових умовах. Серія EDS-2018-ML має стандартний діапазон
робочих температур від -10 до 60 ° C, а також доступні моделі з
широкою температурою (-40 до 75 ° C).
|
|
|
Специфікації |
|
|
 Технологія |
|
|
|
IEEE
802.3 для 10BaseT
IEEE 802.3u для 100BaseT (X)
IEEE 802.3ab для 1000BaseT (X)
IEEE 802.3z для 1000BaseX
IEEE 802.3x для управління потоком
IEEE 802.1p для класу обслуговування |
|
|
| 10/100BaseT (X) порти (роз'єм RJ45) |
|
16
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed |
|
|
Комбіновані порти
(10/100/1000BaseT(X)або
100/1000BaseSFP+) |
|
2
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed |
|
|
|
|
| Властивості
комутатора |
|
|
|
|
|
|
|
|
|
|
| Інтерфейс
вводу / виводу (Контактні канали
сигналізації) |
|
|
Релейний вихід з
пропускною здатністю струму 1А при 24В
постійного струму |
|
|
|
|
|
Захист від широкосмугового "шторму",
Quality of Service (QoS) та cигналізація про
переривання порту |
|
|
|
|
| Живлення |
|
|
|
| 12/24/48 VDC
(9.6 до 60 VDC) |
|
|
|
|
|
|
|
| 1
знімний 6 контактний термінальний блок |
|
|
| Захист струму від перевантаження |
|
|
| Захист від
неправильної полярності |
|
|
|
|
| Механічні |
|
|
|
| IP30 захист,
металевий корпус |
|
|
|
|
|
|
|
|
|
|
| DIN-Rail,
панельне кріплення (опціонально) |
|
|
|
|

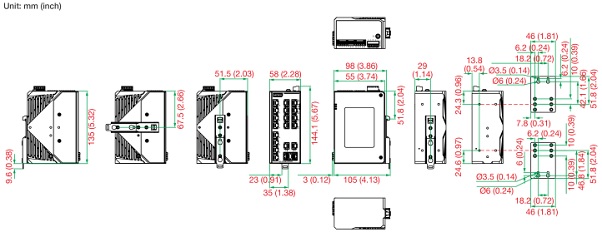

Розміри:
 |
| ¤
Навколишнє середовище |
| Робоча температура |
EDS-2018-ML-2GTXSFP: -10
до 60°C
EDS-2018-ML-2GTXSFP-T: -40 до 75°C
|
| Температура
зберігання |
від -40 до 85°C |
| Відносна
вологість |
від 5 до 95% (без
конденсату) |
|
| ¤
Сертифікати |
| Безпека |
UL 61010-2-201, EN 62368-1 (LVD)
|
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Удар |
IEC60068-2-27 |
| Вільне
падіння |
IEC60068-2-32 |
| Вібрації |
IEC60068-2-6 |
|
Traffic Control |
NEMA TS2 |
| Управління
на з/д |
EN50121-4 |
| |
|
|
1,776,132 годин
База даних: Telcordia (Bellcore), GB |
|
|
|
|
|
Інформація
для замовлення |
|
|
|
|
Звичайне температурне виконання (від
-10 до 60°C) |
|
Некерований індустріальний комутатор з 16* 10/100BaseT(X)
і
2* 100/1000BaseSFP+ портами
у металевому корпусі, робоча температура від
-10 до 60°C |
|
|
Розширене температурне виконання (від
-40 до 75°C) |
|
EDS-2018-ML-2GTXSFP-T |
Некерований індустріальний
комутатор з 16* 10/100BaseT(X)
і
2* 100/1000BaseSFP+ портами
у металевому корпусі, робоча температура від
-40 до 75°C |
|
Додатково: |
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| Кріплення: |
|
WK-46-01 |
Комплект
для настінного кріплення, 2 пластини, 8 гвинтів, 46 x 66,8 x
2 мм |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
Gigabit Ethernet
модулі, SFP-1G |
|
Моделі з робочою
температурою від 0 до 60°C |
|
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від 0 до 60°C |
|
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від 0 до 60°C |
|
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від 0 до 60°C |
|
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура
від 0 до 60°C |
|
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура
від 0 до 60°C |
|
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
| Моделі
з робочою температурою від -40 до 85°C |
|
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від -40 до 85°C |
|
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від -40 до 85°C |
|
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
| Fast Ethernet
модулі,
SFP-1FE |
| SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km,
робоча температура від -40
до 85°C |
| SFP-1FESLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 40
km,
робоча температура від
-40
до 85°C |
| SFP-1FELLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 80
km,
робоча температура від
-40
до 85°C |
|
|
|
|
|
|
