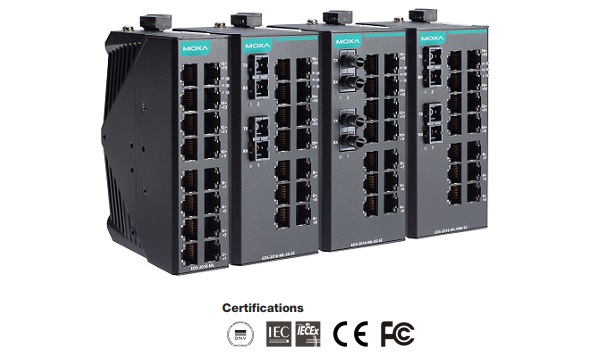

Серія EDS-2016-ML
|
|
16-портові некеровані Ethernet комутатори
|
 |
Некеровані Ethernet
комутатори - MOXA
EDS-2016-ML |
 |
|
  Промислові
комутатори Ethernet серії EDS-2016-ML мають до 16 мідних портів
10/100M та два порти волоконно-оптичного волокна з варіантами типу
роз'єму SC/ST, які ідеально підходять для програм, які вимагають
гнучких промислових Ethernet-з'єднань. Більше того, для забезпечення
більшої універсальності для використання з програмами різних галузей,
серія EDS-2016-ML також дозволяє користувачам увімкнути або вимкнути
функцію якості обслуговування (QoS), захист від штормової трансляції
та функцію сигналізації прориву порту за допомогою DIP-перемикачів
на зовнішній панелі.
На додаток до своїх компактних розмірів, серія EDS-2016-ML оснащена
резервними входами живлення 12/24/48 В постійного струму, кріпленням
на DIN-рейку, високим рівнем EMI/EMC та діапазоном робочих
температур від -10 до 60°C доступні моделі з широкою температурою
від -40 до 75°C. Серія EDS-2016-ML також пройшла тест на 100%
прогорання, щоб забезпечити надійну роботу в польових умовах.
|
|
Особливості |
|
|
|
 |
10/100BaseT (X) (роз'єм RJ45), 100BaseFX (багато/одномодовий,
роз'єм SC або ST) |
|
Компактний розмір для легкого монтажу
|
|
QoS підтримується для обробки критичних даних |
|
Попереджувальний
релейний вихід
щодо відключення живлення та сигналізації
про обрив порту |
|
IP30
металевий корпус |
|
Подвійні входи 12/24/48 В постійного струму
для резервування живлення |
|
Робочий
діапазон температур від
-10 до 60°C та -40 до 75°C ("Т"
моделі) |
|
|
|
|
|
|
Специфікації |
|
|
 Технологія |
|
|
|
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и 100BaseFX,
IEEE 802.3x для контролю потоку
IEEE 802.1p для класу обслуговування |
|
|
| 10 /100BaseT(X) порти (роз'єм RJ45) |
|
EDS-2016-ML: 16
EDS-2016-ML-T: 16
EDS-2016-ML-MM-SC: 14
EDS-2016-ML-MM-SC-T: 14
EDS-2016-ML-MM-ST: 14
EDS-2016-ML-MM-ST-T: 14
EDS-2016-ML-SS-SC: 14
EDS-2016-ML-SS-SC-T: 14
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed |
|
|

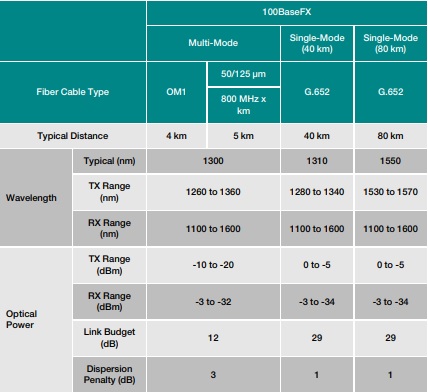

| 100BaseFX Ports (multi-mode SC) |
|
EDS-2016-ML-MM-SC: 2
EDS-2016-ML-MM-SC-T: 2 |
|
|
| 100BaseFX Ports (multi-mode ST) |
|
EDS-2016-ML-MM-ST: 2
EDS-2016-ML-MM-ST-T: 2 |
|
|
| 100BaseFX Ports (single-mode SC) |
|
EDS-2016-ML-SS-SC: 2
EDS-2016-ML-SS-SC-T: 2 |
|
|
|
|
|
|
|
| Властивості
комутатора |
|
|
|
|
|
|
|
|
|
|
| Інтерфейс
вводу / виводу (Контактні канали
сигналізації) |
|
|
Релейний вихід з
пропускною здатністю струму 1А при 24В
постійного струму |
|
|
|
|
|
Захист від широкосмугового "шторму",
Quality of Service (QoS) та cигналізація про
переривання порту |
|
|
|
|
| Живлення |
|
|
|
| 12/24/48 VDC
(9.6 до 60 VDC) |
|
|
|
|
EDS-2016-ML:
0.108 A @ 24 VDC
EDS-2016-ML-SS-SC: 0.204 A @ 24 VDC
EDS-2016-ML-MM-SC: 0.192 A @ 24 VDC
EDS-2016-ML-MM-ST: 0.204 A @ 24 VDC |
|
|
|
|
|
1 знімний 6 контактний термінальний блок |
|
|
| Захист струму від перевантаження |
|
|
| Захист від
неправильної полярності |
|
|
|
|
| Механічні |
|
|
|
| IP30 захист,
металевий корпус |
|
|
|
|
EEDS-2016-ML:
36 x 135 x 95 мм
EDS-2016-ML-MM-SC: 58 x 135 x 95 мм |
|
|
|
|
Моделі без оптичних портів:
486 g
Моделі з оптичними портами:
648 g |
|
|
|
|
| DIN-Rail,
панельне кріплення (опціонально) |
|
|
|
|

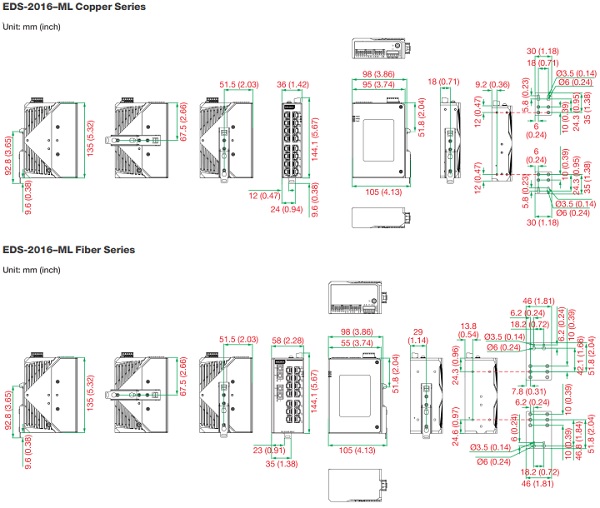

Розміри:
 |
| ¤
Навколишнє середовище |
| Робоча температура |
EDS-2016-ML: від -10 до 60°C
EDS-2016-ML-T: від -40 до 75°C |
| Температура
зберігання |
від -40 до 85°C |
| Відносна
вологість |
від 5 до 95% (без
конденсату) |
|
| ¤
Сертифікати |
| Безпека |
UL 61010-2-201, EN 62368-1 (LVD) |
| EMI |
CISPR 22, 32, FCC Part 15B Class A |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Удар |
IEC60068-2-27 |
| Вільне
падіння |
IEC60068-2-32 |
| Вібрації |
IEC60068-2-6 |
| Управління
на з/д |
EN50121-4 |
| |
|
|
2,070,826 годин
База даних: Telcordia (Bellcore), GB |
|
|
|
|
|
Інформація
для замовлення |
|
|
|
|
Моделі зі
звичайним температурним діапазоном (від
-10 до 60°C) |
|
| Некерований індустріальний комутатор з
16 10/100BaseT(X) портами у металевому корпусі, робоча температура від
-10 до 60°C |
|
|
Некерований індустріальний комутатор з
14 10/100BaseT(X) портами та
2* 10/100BaseFX (Multi-mode SC),
у металевому корпусі, робоча температура від
-10 до 60°C |
|
|
Некерований індустріальний комутатор з
14 10/100BaseT(X) портами та
2 * 10/100BaseFX (Multi-mode
ST), у металевому корпусі, робоча температура від
-10 до 60°C |
|
|
Некерований індустріальний комутатор з
14 10/100BaseT(X) портами та
2 * 10/100BaseFX (Single-mode
SC), у металевому корпусі, робоча температура від
-10 до 60°C |
|
|
Моделі з розширеним температурним діапазоном (від
-40 до 75°C) |
|
|
Некерований індустріальний
комутатор з 16 10/100BaseT(X) портами у металевому
корпусі, робоча температура від -40 до 75°C |
|
|
Некерований індустріальний комутатор з
14 10/100BaseT(X) портами та
2* 10/100BaseFX (Multi-mode SC), у металевому
корпусі, робоча температура
від -40 до 75°C |
|
|
Некерований індустріальний комутатор з
14 10/100BaseT(X) портами та
2 * 10/100BaseFX (Multi-mode
ST), у металевому корпусі, робоча температура
від -40 до 75°C |
|
|
Некерований індустріальний комутатор з
14 10/100BaseT(X) портами та
2 * 10/100BaseFX (Single-mode
SC), у металевому корпусі, робоча температура від -40 до 75°C |
|
|
Додатково: |
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
|
| Кріплення: |
|
WK-30-02 |
Комплект
для настінного кріплення, 2 пластини, 4 гвинти, 30 x 66,8 x
2 мм |
|
WK-46-01 |
Комплект
для настінного кріплення, 2 пластини, 8 гвинтів, 46 x 66,8 x
2 мм |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
|
|
|
|
|
