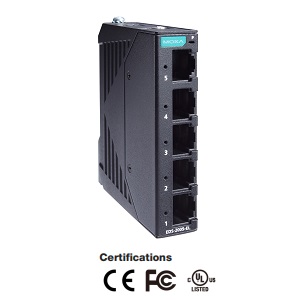

EDS-2005-EL
|
|
5-портові некеровані Ethernet комутатори початкового рівня
у металевому корпусі |
 |
Некеровані Ethernet
комутатори - MOXA
EDS-2005-EL |
 |
|
 |
|
|
|
|
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
10/100BaseT(X)
(RJ45) |
|
Компактний розмір для легкого монтажу
|
|
QoS підтримується для обробки критичних даних |
|
IP40
алюмінієвий корпус |
|
Робочий
діапазон температур від
-10 до 60°C та -40 до 75°C ("Т"
моделі) |
|
|
Індустріальні Ethernet
комутатори серії EDS-2005-EL мають п'ять мідних портів 10/100 М, які ідеально підходять для застосувань,
що потребують простого
індустріального підключення до Ethernet. Крім того, щоб забезпечити більшу універсальність для використання з додатками різних галузей, серія EDS-2005-EL також дозволяє користувачам
вмикати або вимикати функцію якості обслуговування (QoS) та
захист від широкомовнних штормів (BSP) з DIP-перемикачами на зовнішній стороні
панелі. Крім того, серія EDS-2005-EL має міцний металевий корпус для забезпечення придатності для використання в
індустріальних умовах.
Серія EDS-2005-EL має єдиний вхід 12/24/48 В постійного струму, кріплення на DIN-рейку та високі рівні EMI / EMC. Окрім компактних розмірів, серія EDS-2005-EL пройшла 100% тест на випал, щоб гарантувати надійну роботу після її розгортання. Серія EDS-2005-EL має стандартний діапазон робочих температур від -10 до 60 ° C, також доступні широкотемпературні моделі (від -40 до 75 ° C). |
|
|
Специфікації |
|
|
 Технологія |
|
|
|
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и 100BaseFX,
IEEE 802.3x для контролю потоку
IEEE 802.1p для класу обслуговування |
|
|
| 10 / 100BaseT (X) порти (роз'єм RJ45) |
|
5
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed |
|
|
|
|
| Властивості
комутатора |
|
|
|
|
|
|
|
|
|
|
|
|
| Дозволяють включати-відключати захист від широкосмугового "шторму"
та Quality
of Service (QoS) |
|
|
|
|
| Живлення |
|
|
|
| 12/24/48 VDC
(9.6
до 60 VDC) |
|
|
|
|
|
|
|
| Знімний
2 контактний термінальний блок |
|
|
| Захист струму від перевантаження |
|
|
| Захист від
неправильної полярності |
|
|
|
|
| Механічні |
|
|
|
| IP40
захист, алюмінієвий корпус |
|
|
|
|
|
|
|
|
|
|
| DIN-Rail,
панельне кріплення (опціонально) |
|
|

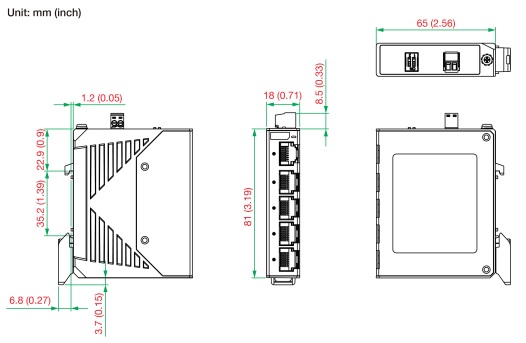

Розміри:
 |
|
|
| ¤
Навколишнє середовище |
| Робоча температура |
EDS-2005-EL: від -10 до 60°C
EDS-2005-EL-T:
від -40 до 75°C |
| Температура
зберігання |
від -40 до 85°C |
| Відносна
вологість |
від 5 до 95% (без
конденсату) |
|
| ¤
Сертифікати |
| Безпека |
UL 61010-2-201, EN 62368-1 (LVD) |
| EMI |
CISPR 22, 32, FCC Part 15B Class A |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Удар |
IEC60068-2-27 |
| Вільне
падіння |
IEC60068-2-32 |
| Вібрації |
IEC60068-2-6 |
| Управління
на з/д |
EN50121-4 |
| |
|
|
4,814,369
годин
База даних: Telcordia (Bellcore), GB |
|
|
|
|
|
Інформація
для замовлення |
|
|
|
|
Звичайне температурне виконання (від
-10 до 60°C) |
|
| Некерований індустріальний комутатор з 5 10/100BaseT(X) портами
у металевому корпусі, робоча температура від
-10 до 60°C |
|
|
Розширене температурне виконання (від
-40 до 75°C) |
|
| Некерований індустріальний комутатор з 5 10/100BaseT(X) портами
у металевому корпусі, робоча температура
від -40 до 75°C |
|
|
|
|
|
|
