EDS-510E |
7+3G-портові керовані Gigabit Ethernet комутатори |
|
7+3G-портові керовані Gigabit Ethernet комутатори |
|
|
|

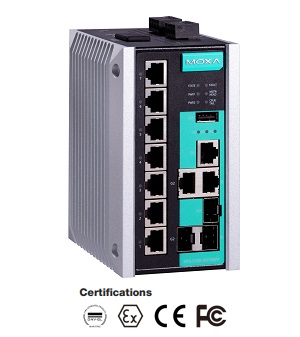

Серія MOXA EDS-510E - серія керованих Gigabit Ethernet комутаторів, спеціально розроблена для індустріального застосування, таких як управління на виробництві, управління транспортом і т.п. Комутатори серії MOXA EDS-510E мають 3 Gigabit Ethernet порти, що дозволяє застосувати їх для побудови Gigabit Ethernet бекбонів з підтримкою технологій резервування Turbo Ring і Turbo Chain з малим часом відновлення, а також для Gigabit uplink. Керовані комутатори серії EDS-510E підтримують USB інтерфейс для конфігурації, збереження файлів конфігурації та оновлення мікропрограм, що забезпечує дуже просте управління ними. |
Додаткові функції
та переваги
Інтерфейс командного рядка (CLI) для швидкого налаштування основних
керованих функцій
Опція DHCP 82 для призначення IP-адреси з різними політиками
Підтримує протоколи EtherNet/IP, PROFINET і Modbus TCP для керування
та моніторингу пристроїв
IGMP Snooping і GMRP для фільтрації багатоадресного трафіку
VLAN на основі портів, VLAN IEEE 802.1Q і GVRP для спрощення
планування мережі
Налаштовується за допомогою веб-браузера, консолі Telnet/USB, CLI,
MXconfig і конфігуратора автоматичного резервного копіювання
ABC-02-USB
QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення детермінізму
Транкінг портів для оптимального використання пропускної здатності
SNMPv1/v2c/v3 для різних рівнів керування мережею
RMON для проактивного та ефективного моніторингу мережі
Керування смугою пропускання для запобігання непередбачуваному стану
мережі
Функція блокування порту для блокування несанкціонованого доступу на
основі MAC-адреси
Автоматичне попередження через виняток через електронну пошту та
релейний вихід |
Детальніше (зовнішній вигляд, розміри) >>>
|
Особливості |
|
|
|
|
Розширені можливості
- 2 Gigabit Ethernet порти для мережевого резервування і 1 Gigabit порт для uplink
- Command Line Interface (CLI) для швидкої конфігурації
- Підтримка EtherNet/IP, PROFINET і Modbus/TCP для управління і моніторингу
- Turbo Ring і Turbo Chain (час відновлення <50 ms @ 250 комутаторах),
RSTP/STP і MSTP для мережевого резервування
- Підтримка IEEE 1588 PTP V2 (Precision Time Protocol) для точної
синхронізації мереж
- IPv6 Ready
- Підтримка DHCP Option 82 для призначення IP адреси з різними політиками
- IGMP Snooping і GMRP для фільтрації групових посилок по Ethernet протоколу
- Підтримка IEEE 802.1Q VLAN і GVRP протоколу для простого планування мережі
- Підтримка QoS-IEEE 802.1p/1Q і TOS/DiffServ для підвищення визначеності
передачі даних
- Підтримка RADIUS, TACACS+, SNMPv3, EEE 802.1X, HTTPS і SSH для
забезпечення мережевої безпеки
- Підтримка Port Trunking
- Підтримка RMON для ефективного мережевого управління
- Підтримка SNMP V1/V2c/V3 для різних рівнів безпечного управління
- Управління смугою пропускання
- Можливість блокування портів для запобігання несанкціонованого доступу,
базованого на МАС адресах
- Автоматичні повідомлення про події по email або з використанням релейних
контактів
- Конфігурація з використанням Web броузера, Telnet/USB консолі, CLI, MXconfig
ABC-02 (Automatic Backup Configurator - для збереження і відновлення конфігурації.
|
|
|
|
|
|
|
Специфікації |
|
Технологія |
Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX/EZX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1s для Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.3ad для Port Trunk з LACP |
Протоколи |
IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3, DHCP
Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP,
HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, SNMP Inform,
EtherNet/IP, PROFINET, Modbus/TCP, LLDP, IEEE 1588 PTP V2, IPv6,NTP Server/Client |
MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,
Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль
потоку |
IEEE 802.3x flow control, back pressure |
Властивості
комутатора |
Пріоритетних
запитів |
4 |
IGMP
груп |
256 |
Макс. число
доступних VLAN |
64 |
MAC
таблиця |
8К |
Ідентифікатори VLAN |
VID -
від 1 до 4094 |
Буфер
пакетів |
1 Mbit |
Інтерфейси |
RJ45
порт |
10/100BaseT(X)
або 10/100/1000BaseT(X) автовизначення швидкості |
Оптичний порт |
100/1000BaseSFP
порт |
USB Ports |
USB
консольний порт (Type B з'єднувач)
USB порт зберігання (Type A з'єднувач) |
Індикатори |
PWR1, PWR2, FAULT, STATE, 10/100M (TP port), 100/1000M (Gigabit port), MSTR/HEAD, CPLR/TAIL |
Перемикачі |
Turbo
Ring, Master, Coupler, Reserve |
Кнопки |
Скидання
- "Reset" |
Контакти
аварії |
Один релейний вихід з мах навантаженням
1A @ 24 VDC |
Цифрові
входи |
два входи із загальною землею, але розв'язані електрично
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V,
максимальний вхідний струм: 8 mA |
Живлення |
Вхідна
напруга |
12/24/48/-48
VDC, дубльований вхід |
Струм |
EDS-510E: 0.68 A @ 24 V |
Підключення |
Два знімних 4-pin термінальних блоки |
Захист
від стуму |
Так |
Захист
від неправильнї полярності |
Так |
Механічні |
Корпус |
IP30
захист, металевий корпус |
Розміри |
79.2 x 135 x 116
mm (Ш x В x Д)
Детальніше
|
Вага |
1.69
кг |
Установка |
DIN-Rail,
настінне кріплення (опціонально) |
Навколишнє
середовище |
Робоча
температура |
від
-10 до 60°C
стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном
(З індексом "T") |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% (без
конденсату) |
Сертифікати |
Безпека |
UL 508, EN 60950-1 |
EMС |
EN 61000-6-2/-6-4 |
EMI |
CISPR 32, FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD: Contact: 8 kV;
Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
Maritime |
DNV-GL, LR, ABS, NK |
Power Substation |
IEC 61850-3, IEEE 1613 |
Railway |
EN 50121-4 |
Traffic Control |
NEMA TS2 |
Shock |
IEC 60068-2-27 |
Freefall |
IEC 60068-2-32 |
Vibration |
IEC 60068-2-6 |
MTBF |
723,532
годин
Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
Звичайне температурне виконання (від
-10 до 60°C) |
EDS-510E-3GTXSFP |
10-портовий керований Gigabit Ethernet комутатор, 7 10/100BaseT(X) портів, 3 10/100/1000BaseT(X) або 100/1000BaseSFP порти, робоча температура від -10 до 60°C |
Розширене температурне виконання (від
-40 до 75°C) |
EDS-510E-3GTXSFP-T |
10-портовий керований Gigabit Ethernet комутатор, 7 10/100BaseT(X) портів, 3 10/100/1000BaseT(X) або 100/1000BaseSFP порти, робоча температура від
-40 до 75°C |
Додатково: |
DIN-Rail блоки
живлення: |
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
Backup Configurators |
ABC-02-USB |
Інструмент резервного копіювання
та відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
комутаторів і маршрутизаторів Ethernet, робоча температура від 0 до 60 ° C
|
ABC-02-USB-T |
Інструмент резервного копіювання
та відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
комутаторів і маршрутизаторів Ethernet, робоча температура від
-40 до 75 ° C
|
MXview |
MXview |
Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
|
MXconfig |
Програмне забезпечення для спрощення масової конфігурації пристроїв
|
Кріплення: |
WK-46 |
Комплект для
настінного кріплення |
RK-4U |
Комплект для
кріплення 4U 19” |
Gigabit Ethernet
модулі, SFP-1G |
Моделі з робочою
температурою від 0 до 60°C |
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від 0 до 60°C |
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від 0 до 60°C |
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від 0 до 60°C |
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від 0 до 60°C |
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від 0 до 60°C |
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від 0 до 60°C |
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km, робоча температура
від 0 до 60°C |
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km, робоча температура
від 0 до 60°C |
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
Моделі
з робочою температурою від -40 до 85°C |
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від -40 до 85°C |
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від -40 до 85°C |
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від -40 до 85°C |
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від -40 до 85°C |
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від -40 до 85°C |
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від -40 до 85°C |
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
Fast Ethernet
модулі,
SFP-1FE |
SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km,
робоча температура від -40
до 85°C |
SFP-1FESLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 40
km, робоча температура від
-40
до 85°C |
SFP-1FELLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 80
km, робоча температура від
-40
до 85°C |
|
|
|
|
|
