 Серія EDS-316

 16 портові індустріальні некеровані Ethernet комутатори


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

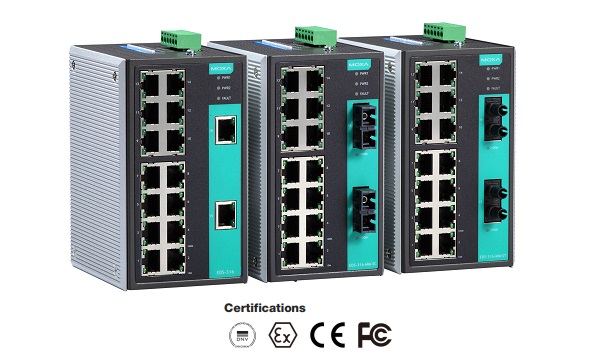

 Індустріальний Ethernet комутатор - MOXA EDS-316

    Ethernet-комутатори EDS-316 забезпечують економічне рішення для ваших промислових Ethernet-з'єднань. Ці 16-портові комутатори оснащені вбудованою функцією попередження реле, яка сповіщає мережевих інженерів про збої живлення або розриви портів. Крім того, комутатори розроблені для жорстких промислових умов, таких як небезпечні місця, визначені класом 1 Div. 2 і стандарти ATEX Zone 2.

    Комутатори відповідають стандартам FCC, UL і CE і підтримують стандартний діапазон робочих температур від -10 до 60 °C або широкий діапазон робочих температур від -40 до 75 °C. Усі перемикачі серії проходять 100% випробування на вигоряння, щоб переконатися, що вони відповідають особливим вимогам додатків управління промисловою автоматизацією. Перемикачі EDS-316 легко встановлюються на DIN-рейку або в розподільну коробку.

Детальніше про  MOXA EDS-316 >>>

 Особливості
 Розширені можливості мережевого проектування
     - Підтримка 10/100BaseT(X) (RJ45), 100BaseFX (SC/ST оптичний з'єднувач,
       Multi-mode/single mode)
     - Підтримка IEEE 802.3/802.3u/802.3x
     - Підтримка Store and Forward switching process type
     - 10/100M, full/half-duplex, MDI/MDI-X auto-sensing
 Індустріальний дизайн

- Робоча відстань 40 і 80 км
      - Резервоване вхідне живлення
      - Працездатність від -40 до 75°C (T модель)
      - Робота в жорстких умовах (Class 1 Div.2/Zone 2)
      - IP 30 міцний корпус
      - DIN-Rail або панельне кріплення

 Специфікації
Технологія
Стандарт IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
Processing Type Store and Forward
Контроль потоку IEEE802.3x, back pressure
Інтерфейси
Порти 10/100BaseT(X) (роз’єм RJ45) Модель EDS-316: 16
Модель EDS-316-MM-SC/MM-ST/MS-SC/SS-SC: 14
Модель EDS-316-SS-SC-80: 14
Модель EDS-316-M-SC/M-ST/S-SC: 15

Всі моделі підтримують:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
Порти 100BaseFX (multi-mode) Модель EDS-316-M-SC: 1
Модель EDS-316-MM-SC: 2
Модель EDS-316-MS-SC: 1
Модель EDS-316-M-ST: 1
Модель EDS-316-MM-ST: 2
Порти 100BaseFX (single-mode) Модель EDS-316-MS-SC: 1
Модель EDS-316-S-SC: 1
Модель EDS-316-SS-SC: 2
Модель EDS-316-SS-SC-80: 2
Індикатори Power, Faults, 10/100M (TP порт), и 100M (Fiber порт)
Контакти аварії Релейний вихід з мах навантаженням 1A @ 24 VDC
Перемикачі Маска аварії порту (Port break alarm mask)

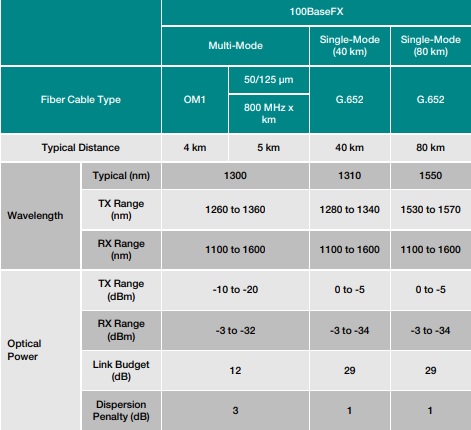

Оптичні порти
Живлення
Вхідна напруга 12/24/48 VDC (от 9,6 до 60) VDC, дубльований вхід
Підключення Знімний 6 піновий термінальний блок
Споживання
при 24 В
Моделі без оптоволокна: 0.34 A @ 24 VDC
Оптоволоконні моделі: 0.4 A @ 24 VDC
Захист від перевантаження струмом Так
Захист від зворотної полярності Так
Механічні
Корпус IP30 захист, алюмінієвий корпус
Розміри 80.1 x 135 x 105 mm
Вага 1140 g
Установка DIN-Rail, настінне кріплення (опціонально)
Навколишнє середовище
Робоча температура від -10 до 60°C стандартні моделі,
від -40 до 75°C
моделі з розширеним температурним діапазоном
(з індексом "T")
Температура зберігання від -40 до 85°C
Відносна вологість від 5 до 95% (без конденсату)
Сертифікати
Safety EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, UL 508
Hazardous Location ATEX, Class I Division 2
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Shock IEC60068-2-27
Freefall IEC60068-2-31
Vibration IEC60068-2-6
Морські DNV
MTBF 257,516 годин
Database: Telcordia (Bellcore), GB
 Інформація для замовлення
Звичайне температурне виконання (від -10 до 60°C)
EDS-316 Некерований індустріальний Ethernet комутатор з 16 10/100BaseT(X) портами, робоча температура від -10 до 60°C
EDS-316-M-SC Некерований індустріальний Ethernet комутатор з 15 10/100BaseT(X) портами і 1 multi mode 100BaseFX портом (SC з'єднувач), робоча температура від -10 до 60°C
EDS-316-M-ST Некерований індустріальний Ethernet комутатор з 15 10/100BaseT(X) портами і 1 multi mode 100BaseFX портом (ST з'єднувач), робоча температура від -10 до 60°C
EDS-316-MM-SC Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами (SC з'єднувач), робоча температура від -10 до 60°C
EDS-316-MM-ST Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами (ST з'єднувач), робоча температура від -10 до 60°C
EDS-316-S-SC Некерований індустріальний Ethernet комутатор з 15 10/100BaseT(X) портами, 1 single mode 100BaseFX портом (SC з'єднувач), робоча температура від -10 до 60°C
EDS-316-SS-SC Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами, 2 single mode 100BaseFX портами (SC з'єднувач), робоча температура від -10 до 60°C
EDS-316-MS-SC-80 Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами, 1 long-haul (80 km) single mode і 1 multi mode 100BaseFX портом (SC з'єднувач), робоча температура від -10 до 60°C
EDS-316-S-SC-80 Некерований індустріальний Ethernet комутатор з 15 10/100BaseT(X) портами, 1 long-haul (80 km) single mode 100BaseFX портом (SC з'єднувач), робоча температура від -10 до 60°C
EDS-316-SS-SC-80 Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами, 2 long-haul (80 km) single mode 100BaseFX портами (SC з'єднувач), робоча температура від -10 до 60°C
EDS-316-SS-SC-40/80 Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами, 1 single mode 100BaseFX і 1 long-haul (80 km) single mode 100BaseFX портом (SC з'єднувач), робоча температура від -10 до 60°C
Розширене температурне виконання (від -40 до 75°C)
EDS-316-T Некерований індустріальний Ethernet комутатор з 16 10/100BaseT(X) портами, рабочая температура от - 40 до 75°C
EDS-316-M-SC-T Некерований індустріальний Ethernet комутатор з 15 10/100BaseT(X) портами і 1 multi mode 100BaseFX портом (SC з'єднувач), робоча температура від - 40 до 75°C
EDS-316-M-ST-T Некерований індустріальний Ethernet комутатор з 15 10/100BaseT(X) портами і 1 multi mode 100BaseFX портом (ST з'єднувач), робоча температура від - 40 до 75°C
EDS-316-MM-SC-T Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами (SC з'єднувач), робоча температура від - 40 до 75°C
EDS-316-MS-SC-T Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами і 1 multi mode і 1  single mode 100BaseFX портом (SC з'єднувач), робоча температура від - 40 до 75°C
EDS-316-MM-ST-T Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами (ST з'єднувач), робоча температура від - 40 до 75°C
EDS-316-S-SC-T Некерований індустріальний Ethernet комутатор з 15 10/100BaseT(X) портами, 1 single mode 100BaseFX портом (SC з'єднувач), робоча температура від - 40 до 75°C
EDS-316-SS-SC-T Некерований індустріальний Ethernet комутатор з 14 10/100BaseT(X) портами, 2 single mode 100BaseFX портами (SC з'єднувач), робоча температура від - 40 до 75°C
Додатково:
Кріплення:
WK-46 Комплект для настінного кріплення
RK-4U Комплект для кріплення 4U 19”
DIN-Rail блоки живлення:
HDR-60-24 60W/2,5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом
NDR-120-24 120W/5A DIN-Rail 24 VDC джерело живлення з універсальним від 90 до 264 VAC
MDR-60-24 60W/2.5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
MDR-40-24 40W/1.7A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
