Rackmount індустріальні Ethernet комутатори MOXA

 Серія ICS-G7526 / G7528
Знято з виробництва, заміна >>>MOXA ICS-G7526A / ICS-G7528A

 24G+2 10GbE / 24G+4 10GbE-портові індустріальні керовані Layer 2
 Rackmount Gigabit Ethernet комутатори


Специфікація | Інформація для замовлення | PDF файли та завантаження англійською мовою  | Відправити запит


  MOXA ICS-G7526/G7528




Автоматизація виробничих процесів та програм автоматизації на транспорті вимагає передачі великого обсягу даних: голос, відео і дані і, отже, потрібна висока продуктивність мережі і її висока надійність. Серія MOXA ICS-G7526 / G7528 - це Gigabit Ethernet комутатори з усіма 24 Gigabit портами плюс до 4 10 Gigabit Ethernet (10GbE) портів - ідеальне рішення для розгортання високонадійних швидкісних опорних мереж.


  Наявність 24 Gigabit портів в MOXA ICS-G7526 / G7528 забезпечує користувачам збільшення пропускної здатності мережі для задоволення сучасних вимог у високій продуктивності і можливості швидко передавати великі обсяги відео, голосу і даних по мережі. Комутатори MOXA ICS-G7526 / G7528 підтримують мережеве резервування за технологією Turbo Ring, Turbo Chain (час відновлення <20 мс) і RSTP / STP, а також резервоване ізольоване вхідне живлення.

Ethernet комутатори серії MOXA ICS-G7526 / G7528 задовольняють різним промисловим стандартам (EN50121-4, UL 60950 і т.д.), що гарантує їм високу надійність і безперебійне функціонування в важких промислових середовищах. Індустріальні Rackmount Ethernet комутатори серії MOXA ICS-G7526 / G7528 призначені для створення великомасштабних мереж управління, де в центрах управління потрібна висока щільність портів і високонадійні комунікації.

Розміри-->

 Особливості
• Підтримка DHCP Option 82 для призначення IP адресів з різними політиками
• Підтримка Modbus / TCP індустріальних мережевих протоколів
• Підтримка Turbo Ring і Turbo Chain (час відновлення менше 20 мс),
  а також RSTP / STP (IEEE 802.1w / D)
• Підтримка IGMP Snooping і GMRP для фільтрації multicast трафіка
  по індустріальному протоколу
• Підтримка IEEE 802.1Q VLAN і GVRP протоколів для спрощення
  мережевого планування
• Підтримка QoS - IEEE 802.1p / 1Q і TOS / DiffServ для достовірної доставки даних
• Підтримка 802.3ad, LACP для оптимізації смуги передачі даних
• Підтримка IEEE 802.1X, HTTPS і SSH для забезпечення мережевої безпеки
• Підтримка SNMPv1 / v2c / v3 для різних рівнів мережевого управління
• Підтримка RMON для ефективного моніторингу мережі
• Управління пропускною здатністю дозволяє попередити непередбачувані стани
  мережі, а "Блокування портів" дозволяє обмежити доступ до авторизованих MAC адресів
• Підтримка "віддзеркалення" портів для онлайнового налагодження
• Підтримка ABC-01 для збереження системної конфігурації
• Автоматичні попередження при нештатній роботі через email і на релейному виході
• Конфігурація через Web browser, Telnet / консоль, Windows utility і ABC-01
 Специфікації
Технологія
Стандарти IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) і 100Base FX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контролю потоку,
IEEE 802.3ae для 10 Gigabit Ethernet
IEEE 802.1D-2004 для Spanning Tree протоколу,
IEEE 802.1W для Rapid Spanning Tree протоколу,
IEEE 802.1s для Multiple Spanning Tree протоколу,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для аутентифікації,
IEEE 802.3ad для Port Trunk з LACP
Протоколи IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, LLDP, IEEE 1588 PTP V2, EtherNet/IP*, Modbus/TCP, SNMP Inform, NTP Server/Clien
MIB MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9
Контроль потоку IEEE 802.3x flow control, back pressure flow control
Комутатор
Пріоритетних черг 8
Максимальне число доступних VLAN 256
Діапазон VLAN ID VID від 1 до 4094
IGMP груп 1000
Розмір MAC таблиці 16 K
Об'єм буфера пакетів 12 Mbit
DRAM 128 MB
Flash 16 MB
Jumbo Frame  9 KB
Ємність ICS-G7526: 88 Gbps
ICS-G7528: 128 Gbps
Швидкість пересилання ICS-G7526: 65.5 Mpps
ICS-G7528: 95.2 Mpps
Інтерфейси
Gigabit Ethernet 10/100/1000BaseT(X) або 100/1000BaseSFP слот
10 Gigabit Ethernet 10GbE SFP+ слот
Консоль RS-232 (RJ45)
Системні індикатори STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL
Контакти аварії 1 релейний вихід - 2 A @ 30 VDC
Цифрові входи Один вхід з тією ж "землею", електрично разв'язані
 - від +13 до +30V для стану “1”
 - від -30 до +3V для стану “0”
 - Max. вхідний струм: 8 mA
Живлення
Вхідна напруга 110/220 VAC (від 85 до 264 VAC)
Струм ICS-G7526: Max. 0.98/0.55 A @ 110/220 VAC
ICS-G7528: Max. 1.16/0.65 A @ 110/220 VAC
Захист від струму Так
Захист від неправильної полярності Так
Механічні
Корпус IP30 захист
Вага ICS-G7526: 5.3 кг
ICS-G7528: 5.5 кг
Розміри 440 x 44 x 386.9 mm (Ш x В x Д)
Установка в 19’’ стойки
Сертифікати
Safety UL 60950-1, EN 60950-1
EMI FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS EN61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3, EN 61000-4-8, EN 61000-4-11
Rail Traffic EN 50121-4
Shock IEC 60068-2-27
Freefall IEC 60068-2-32
Vibration IEC 60068-2-6
MTBF
Час 216,552 годин
База даних Telcordia (Bellcore), GB
Навколишнє середовище
Робоча
температура
від 0 до 60°C
Температура зберігання від -40 до 85°C
Вологість Від 5% до 95% (без конденсату)

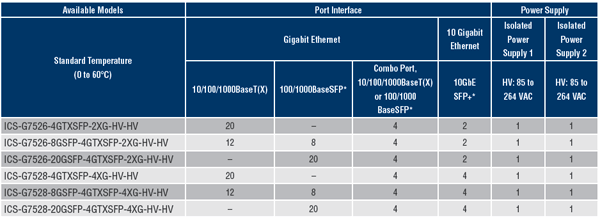

 Інформація для замовлення

ICS-G7526-4GTXSFP-2XG-HV-HV Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 20 * 10/100 / 1000BaseT (X) портами, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 2 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від 0 до 60 ° C
ICS-G7526-8GSFP-4GTXSFP-2XG-HV-HV Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 12 * 10/100 / 1000BaseT (X) портами, 8 * 100 / 1000BaseSFP, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 2 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від 0 до 60 ° C
ICS-G7526-20GSFP-4GTXSFP-2XG-HV-HV Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 20 * 100 / 1000BaseSFP, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 2 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC ), температурний діапазон від 0 до 60 ° C
ICS-G7528-4GTXSFP-4XG-HV-HV Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 20 * 10/100 / 1000BaseT (X) портами, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 4 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від 0 до 60 ° C
ICS-G7528-8GSFP-4GTXSFP-4XG-HV-HV Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 12 * 10/100 / 1000BaseT (X) портами, 8 100 / 1000BaseSFP, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 4 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від 0 до 60 ° C
ICS-G7528-20GSFP-4GTXSFP-4XG-HV-HV Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 20 * 100 / 1000BaseSFP, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 4 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC ), температурний діапазон від 0 до 60 ° C


Примітка:

В комутаторах серії MOXA ICS-G7526/G7528 можуть бути використані SFP модулі серії SFP-10G, SFP-1G і SFP-1FE.
