EDS-G205
| |
5
портові некеровані Gigabit Ethernet комутатори з одним
комбінованим SFP портом |
 |
Індустриальні
Ethernet комутатори - MOXA EDS-G205-1GTXSFP |
 |
|
|

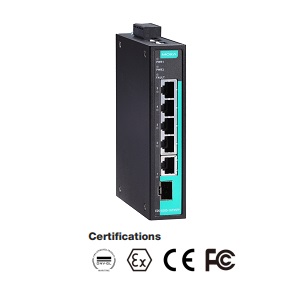

Комутатори EDS-G205-1GTXSFP оснащені 5 портами Gigabit
Ethernet і 1 оптоволоконним портом, що робить їх ідеальними для
додатків, які потребують високої пропускної здатності.
Комутатори EDS-G205-1GTXSFP забезпечують економічне рішення для
ваших промислових підключень Gigabit Ethernet, а вбудована
функція попередження про реле сповіщає мережевих менеджерів про
збої живлення або розриви портів. 4-контактні DIP-перемикачі
можна використовувати для керування захистом трансляції,
великими кадрами та енергозбереженням IEEE 802.3az. Крім того,
перемикання швидкості 100/1000 SFP ідеально підходить для легкої
конфігурації на місці будь-якої промислової автоматизації.
|
|
Доступні моделі зі
стандартною температурою, яка має діапазон робочих
температур від -10 до 60°C, і модель із широким
діапазоном температур, яка має діапазон робочих
температур від -40 до 75°C. Обидві моделі проходять
100% випробування на вигоряння, щоб переконатися, що
вони відповідають особливим вимогам додатків
управління промисловою автоматизацією. Вимикачі
легко встановлюються на DIN-рейку або в розподільні
коробки. |
|
Детальніше (зовнішній вигляд, розміри) >>>
|
|
Особливості |
|
|
|
- Волоконно-оптичні опції для
збільшення відстані та підвищення стійкості до електричних
перешкод
- Підтримка Jumbo Frame розміром до 10K bytes
- Резервоване вхідне живлення 12/24/48 VDC
- Знижений споживання
- Вбудоване реле попередження про аварії живлення або неполадки портів пристрою
- Захист від широкомовних "штормів"
- IP30 металевий корпус
- Працездатність від -40 до 75°C ("Т" модель)
|
|
|
|
|
Специфікації |
|
|
 Технологія |
|
|
|
IEEE
802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseX
IEEE 802.3az for Energy-Efficient Ethernet |
|
|
|
|
|
|
|
| IEEE 802.3x flow
control, back pressure |
|
|
|
|
| Інтерфейси |
|
|
|
4
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection |
|
|
| Комбіновані порти
(10/100/1000BaseT(X) або100/1000BaseSFP+) |
|
|
|
|
| PWR1, PWR2, FAULT, 10/100/1000M |
|
|
|
|
Один - для маскування сигналу аварії
Другий - для дозволу/заборони захисту від широкосмугового "шторму" |
|
|
|
|
| Релейний вихід з мах навантаженням
1A @
24 VDC |
|
|
|
|
| Властивості
комутатора |
|
|
|
| Живлення |
|
|
|
| 12/24/48 VDC
(от 9.6 до 60 VDC), дубльований
вхід |
|
|
|
|
| Знімний термінальний блок 6 пін |
|
|
|
|
|
| Захист від
неправильної полярності |
|
|
|
|
| Механічні |
|
|
|
| IP30
захист, металевий корпус |
|
|
|
|
|
|
|
|
|
|
| DIN-Rail,
панельне кріплення (опціонально)
|
|
|
|
|
| Навколишнє
середовище |
|
|
|
від
-10 до 60°C стандартні
моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном (з індексом "T") |
|
|
|
|
|
|
|
| від
5 до 95% (без
конденсату) |
|
|
|
|
| Сертифікати |
|
|
|
|
EN 60950-1, UL
508, EN 60950-1 (LVD) |
|
|
|
|
|
|
|
|
CISPR 32, FCC
Part 15B Class A |
|
|
|
|
IEC 61000-4-2
ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2
kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2,823,446 годин
Database: Telcordia (Bellcore), GB |
|
|
|
|
|
Інформація
для замовлення |
|
|
|
|
|
Звичайне температурне виконання (від
-10 до 60°C) |
|
|
|
Некерований індустріальний Ethernet комутатор з
4x 10/100/1000BaseT(X)
і 1 комбінованим
(10/100/1000BaseT(X) або100/1000BaseSFP+) портами, робоча температура від
-10 до 60°C
|
|
|
Розширене температурне виконання (від
-40 до 75°C) |
|
|
|
Некерований індустріальний Ethernet комутатор з
4x 10/100/1000BaseT(X)
і 1 комбінованим
(10/100/1000BaseT(X) або100/1000BaseSFP+) портами, робоча температура від -40 до 75°C
|
|
 Додатково:
|
| Кріплення: |
| WK-46 |
Комплект для
настінного кріплення |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
|
|
|
|
|
|
