PT-G503-PHR-PTP
Керований
3-портовий бокс
резервувания Gigabit Ethernet
мереж стандарту IEC 61850-3 / 62439-3
|
Специфікація
|
Інформація для
замовлення
|
Документація та завантаження англійською мовою
|
Запитати |
|
MOXA PT-G503-PHR-PTP
|
|
|
|
Серія MOXA
PT-G503-PHR-PTP full Gigabit керованих боксів
резервування (анг. Redundancy boxes - RedBoxes)
призначена для виробників пристроїв, які хотіли б
впровадити передові технології стандарту IEC 62439-3
Clause 4 (Parallel Redundancy Protocol, PRP) і IEC
62439 -3 Clause 5 (High-availability Seamless
Redundancy, HSR) з мінімальними зусиллями, а також
збільшити продуктивність і надійність обладнання для
критично важливих додатків.
IEC 62439-3 Clause 4 (PRP) і IEC
62439-3 Clause 5 (HSR) - новітні стандартизовані
протоколи резервування для промислових мереж
автоматизації, що вимагають безпомилкової передачі
даних без затримок і втрат інформації, з так званим
«нульовим часом відновлення». Протоколи PRP і HSR
використовуються для автоматизації в енергетиці і в
інших критично важливих додатках, що не допускають
навіть мінімального простою системи. |
Надлишкові протоколи Coupling і QuadBox також підтримуються MOXA PT-G503-PHR-PTP. З Coupling і QuadBox, HSR кільця можуть бути об'єднані для створення більш універсального резервування мережі. Серія MOXA PT-G503-PHR-PTP має три 10/100 / 1000Base-T (X) і 100 / 1000BaseSFP комбопорти.
Один слот (INTERLINK порт) використовується для внутрішньої лінії для з'єднання з SAN (Singly Attached Node). Інші два порти (LAN A і LAN B) призначені для створення PRP / HSR резервуючих комунікацій. Підтримуючи Gigabit Ethernet порти, серія MOXA PT-G503-PHR-PTP забезпечує високу продуктивність при створенні PRP / HSR систем.
Серія MOXA PT-G503-PHR-PTP забезпечує апаратну підтримку стандарту IEEE 1588v2 PTP - синхронізації для критично важливих додатків, має ізольовані резервуючі джерела живлення 24/48 VDC або 110/220 VDC / VAC для підвищення надійності системи в цілому.
|
|
Особливості |
|
|
- Підтримка стандартів IEC 61850-3, IEEE 1613 (енергетика), IEC 62439-3 Clause 4 (PRP) і
Clause 5 (HSR) compliant
- Підтримка функцій PRP / HSR Coupling і QuadBox
- Ethernet консоль для локального управління
- Вбудований MMS server, який базується на IEC 61850-90-4 комутаторної моделі для SCADA
- Апаратна підтримка IEEE 1588v2 PTP
- Дизайн відповідно з NERC CIP системами
- Ізольований, що резервуються, вхід живлення 24/48 VDC або 110/220 VDC / VAC
- Робоча температура від -40 до 85 ° C.
|
|
Специфікації |
|
|
¤
Технологія |
Стандарти |
IEEE 802.3 для 10BaseT IEEE 802.3u для 100BaseT(X)
і 100Base FX IEEE 802.3ab для 1000BaseT(X) IEEE 802.3z для 1000BaseX |
Протоколи |
PRP/HSR, SNMPv1/v2c/v3, DHCP Client, BootP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, LLDP, IPv6, SNMP Inform, NTP Client/Server |
MIB |
IEC 62439-3 MIB |
¤
Інтерфейс |
Gigabit Ethernet |
3 x 10/100/1000BaseT(X)
або 100/1000BaseSFP комбопорти |
Порт
зберігання |
USB память (Type A
з'єднувач для ABC-02-USB) |
Консольний порт |
Ethernet консоль (10/100/1000 Mbps RJ45), USB-serial консоль (Type B
з'єднувач) |
Сигнал
аварії |
1
релейний вихід - 1 A @ 24 VDC |
Цифрові
входи |
Один
вхід з тією ж "землею", електрично
разв'язані - від +13 до +30V для
стану “1” - від -30 до +3V для
стану “0” - Max. вхідний
струм: 8 mA |
Системні
індикатори |
PWR1, PWR2, STATE, FAULT, PRP, HSR, QUADBOX, COUPLING |
Індикатори
портів |
A,
B, ETHERNET CONSOLE, INTERLINK |
¤
Навколишнє середовище |
Робоча температура |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% RH |
Температура
зберігання |
від
-40 до 85°C |
¤
Живлення |
Вхідне |
• WV: 24/48 VDC (від
18 до 72 VDC) • HV: 110/220 VDC/VAC (від
88 до 300 VDC, від 85 до 264 VAC) |
Споживання |
• Max. 0.660/0.360 A @ 24/48 VDC • Max. 0.150/0.080 A @ 110/220 VDC • Max. 0.260/0.170 A @ 110/220 VAC |
Захист
від
перенапруги |
Так |
З'єднувач |
5-pin
термінальний блок |
Захист
від
неправильної полярності |
Так |
¤
Физичні характеристики |

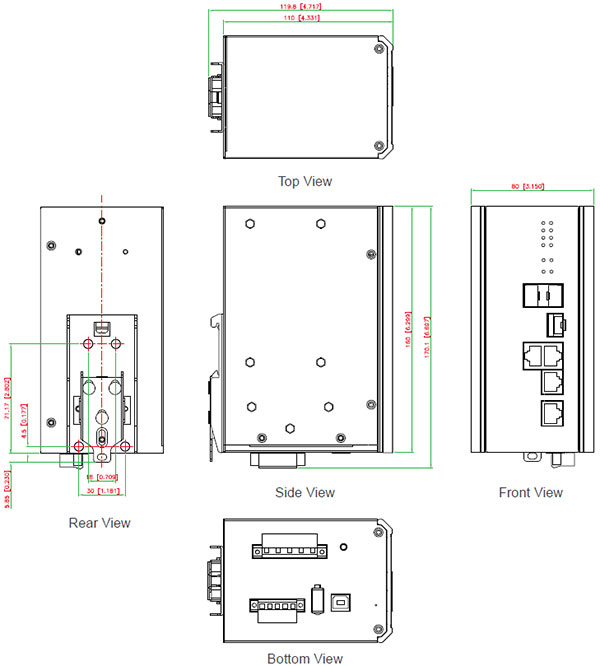

Розміри |
80 x 160 x 110 мм |
Розміри:
|
Вага |
1210 г |
Корпус |
IP40 |
Установка |
DIN rail |
¤
Сертифікати |
EMI |
FCC Part 15 Subpart B Class A, EN 55022 Class A |
High Availability Automation Networks |
IEC 62439-3 |
Power Automation |
IEC 61850-3, IEEE 1613 |
Rail Traffic |
EN 50121-4 |
|
Інформація
для замовлення |
|
|
|
PT-G503-PHR-PTP-WV |
IEC 61850-3 і IEC 62439-3 керований бокс резервування з 3 10/100 / 1000BaseT (X) або 100 / 1000Base SFP портами, 1 10/100 / 1000BaseT (X) Ethernet консольний порт, 1 ізольований здвоєний вхід живлення 24/48 VDC, робоча температура від -40 до 85 ° C |
PT-G503-PHR-PTP-HV |
IEC 61850-3 і IEC 62439-3 керований бокс резервування з 3 10/100 / 1000BaseT (X) або 100 / 1000Base SFP портами, 1 10/100 / 1000BaseT (X) Ethernet консольний порт, 1 ізольований здвоєний вхід живлення від 88 до 300 VDC або від 85 до 264 VAC, робоча температура від -40 до 85 ° C |
|
