Turbo Chain
індустріальна технологія мережевого резервування
Turbo Chain - резервування без "кільця"
MOXA Turbo Chain перевершує традиційну топологію кільця, надаючи велику гнучкість, необмежене розширення і економічно ефективну конфігурацію при об'єднанні окремих резервованих кілець. Використовуючи MOXA Turbo Chain можна створювати будь-які складні резервовані мережі, які будуть відповідати вашим потребам, гарантуючи при цьому більшу надійність і доступність індустріальних мережевих Ethernet додатків.

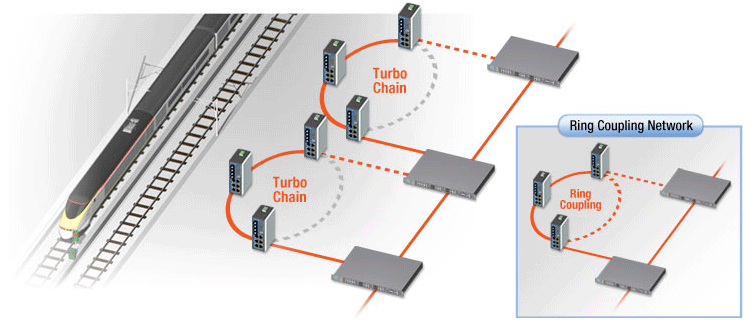

Гнучка і масштабована топологія |
|
В технології MOXA Turbo Chain використана концепція "ланцюжка" (Chain), що дозволяє просто реалізувати сегмент мережі. Налаштування мережі при цій технології дуже проста:
- налаштовується перший в ланцюзі комутатор,
як "головний" (Head)
- налаштовується останній в ланцюзі комутатор,
як "хвостовий" (Tail)
- всі інші комутатори налаштовується як
рядові
(Member),
- головной и хвостовой коммутаторы подключаются к
Ethernet сети.
Тепер мережеві інженери мають свободу створення необхідних надлишкових зв'язків, використовуючи Moxa Turbo Chain ™ для будь-яких сегментів Ethernet мережі. Moxa Turbo Chain ™ дозволяє необмежено і легко розширювати мережі. Мережевим інженерам не потрібно переналаштовувати існуючу мережу, а необхідно просто використовувати Turbo Chain ™ для створення необхідного резервування мережі.
|

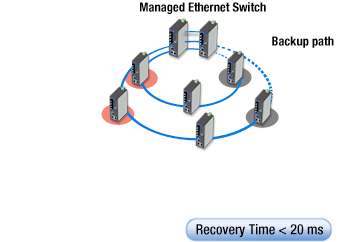

Механізм відновлення |
|
Moxa Turbo Chain ™ забезпечує необхідну надлишковість мережі, потрібну для резервування в індустріальних застосуваннях. Якщо будь-який з мережевих шляхів вийде з ладу, Turbo Chain ™ його заблокує, а дані будуть відправлені по альтернативному шляху. І все це з супер швидким часом відновлення менше 20 мілісекунд! Такий мінімальний час відновлення гарантує високу доступність індустріальної Ethernet мережі майже з нульовим часом простою.

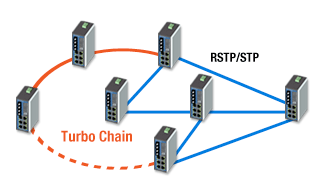

Moxa Turbo Chain ™ може бути використана одночасно з уже відомими технологіями STP, RSTP і
Moxa Turbo Ring ™. |
|
|
Ефективність впровадження |
Moxa Turbo Chain ™ зменшує час розгортання, зусилля і витрати на установку, так як поєднання різних резервованих мереж можуть бути здійснені без додаткових кабелів. При об'єднанні двох кілець технологія Moxa Turbo Chain ™ дозволяє в порівнянні з Moxa Turbo Ring ™ знизити витрати як Ethernet портів, так і з'єднувального кабелю. |
|
Проста трьохкрокова конфігурація |
|
1. Ввіти в веб-інтерфейс
2. Вибрати тип
протоколу резервувания
3. Визначити роль комутатора
MOXA надає швидкий і простий 3-х кроковий механізм конфігурації комутаторів для установки MOXA Turbo Chain. Конфігурація займе менше 30 секунд:
Увійти в веб-інтерфейс > Вибрати тип протоколу резервування > Визначити роль комутатора. Ось і все!
При конфігуруванні користувач вибирає "MOXA Turbo Chain", використовуючи веб-інтерфейс налаштування, а потім визначає роль комутатора ("head", "tail" або "member"), а також статусу порту. |
|
