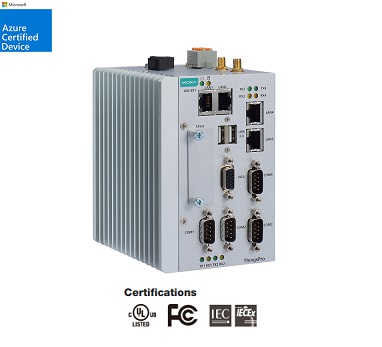

  Серія AIG-500
   Розширені шлюзи IIoT із чотирьохядерним процесором Intel Atom® 1,91 ГГц, 1 портом VGA, програмним забезпеченням ThingsPro Edge, робочою температурою від -40 до 70°C

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 Розширенний  шлюз IIoT із чотирьохядерним процесором Intel Atom® 1,91 ГГц
Особливості та переваги
Спрощує отримання даних і керування пристроєм за допомогою програмного забезпечення ThingsPro Edge
Повна інтеграція з ThingsPro Edge і Azure IoT Edge забезпечує просте, надійне та безпечне підключення до хмари
Підтримує легку ініціалізацію пристрою за допомогою утиліти ThingsPro Proxy
Забезпечує надійну функцію OTA для запобігання збою системи під час оновлення програмного забезпечення
Оснащено безпечним завантаженням для запобігання атакам зловмисного програмного забезпечення


      Удосконалені шлюзи IIoT серії AIG-500 розроблені для промислових додатків IoT, особливо для розподілених і непілотованих сайтів у суворих робочих середовищах. Програмне забезпечення ThingsPro Edge і Azure IoT Edge попередньо завантажено та повністю інтегровано з серією AIG-500, щоб забезпечити просте, надійне та безпечне підключення датчиків до хмари для збору даних і керування пристроями за допомогою рішення Azure Cloud. З використанням утиліти ThingsPro Proxy процес ініціалізації пристрою стає легшим, ніж будь-коли. Завдяки надійній функції OTA вам ніколи не доведеться турбуватися про збій системи під час оновлення програмного забезпечення. Увімкнувши функцію безпечного завантаження, ви можете активувати процес завантаження серії AIG-500, щоб запобігти атакам зловмисного програмного забезпечення.
    Детальніше (зовнішній вигляд, розміри) >>>
 Специфікації
Апаратна частина
Комп'ютер
Процесор Intel Atom® E3845 (2 МБ кеш-пам’яті, 1,91 ГГц)
Графічний контролер Intel® HD Graphics
Попередньо встановлена ОС Linux Debian 9, Kernel 4.9
DRAM 4 ГБ DDR3L
Пам'ять 32 GB CFast GB eMMC
Комп'ютерний інтерфейс
Порти Ethernet Auto-sensing 10/100/1000 Mbps ports (RJ45) x 4
Серійні порти RS-232/422/485 порти x 4, software selectable (DB9 male)
TPM TPM v2.0
Цифрові входи DIs x 4
Цифрові виходи DOs x 4
USB 2.0  USB 2.0 hosts x 2, type-A
Роз'єм антени Wi-Fi AIG-501-T-AZU-LX: RP-SMA x 2
Роз'єм стільникової антени AIG-501-T-US-AZU-LX: SMA x 2
AIG-501-T-EU-AZU-LX: SMA x 2
AIG-501-T-AP-AZU-LX: SMA x 2)
GPS Antenna Connector AIG-501-T-US-AZU-LX, AIG-501-T-AP-AZU-LX, AIG-501-T-EU-AZULX: SMA x 1
Слоти для розширення AIG-501-T-AZU-LX: mPCIe slot x 1
Формат SIM Mini
Кількість SIM-карт  1
Відеовихід VGA x 1, 15-pin D-sub connector (female)
LAN інтерфейс
Magnetic Isolation Protection вбудована 1.5 KV
Serial інтерфейс
Швидкість передачі даних від 300 біт/с до 921,6 кбіт/с
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Управління потоком ADDC® (автоматичне керування напрямком даних) для RS-485, RTS/CTS, XON/XOFF
Паритет Non, Even, Odd, Space, Mark
Роз'єм DB9 male
Сигнали Serial
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-
4 дротовий		 TxD+, TxD-, RxD+, RxD-, GND
RS-485
2- дротовий 		Data+, Data-, GND
Цифрові входи
Тип з'єднувача пружинний термінал Euroblock
Сухий контакт Off: open
On: short to GND
Ізоляція Немає
Тип датчика Сухий контакт
Цифрові виходи
Тип з'єднувача пружинний термінал Euroblock
Номінал струму 10 мА (макс.) сумарно для всіх каналів
Ізоляція Немає
Тип I/O Sink
Стільниковий інтерфейс
Стільникові стандарти LTE CAT-4
Опції діапазону (ЄС) LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) / LTE Band 28A (700 MHz) UMTS/HSPA Band 1 (2100 MHz) / Band 3 (1900 MHz) / Band 8 (900 MHz)
Інтерфейс GPS
Типи приймачів GPS/GLONASS/BeiDou/Galileo/QZSS
Точність  0.8 m
Придбання -147 dBm
Чутливість Cold starts: -145 dBm
Tracking: -160 dBm
Світлодіодні індикатори
Система Power x 1
Storage x 1
LAN 2 на порт (10/100/1000 Мбіт/с)
Серійний порт 2 на порт (Tx, Rx)
Надійність
Тригер автоматичного перезавантаження External WDT (watchdog timer)
Програмне забезпечення ThingsPro
ThingsPro Proxy Utility Так
Azure IoT Edge Preintegrated Так
ThingsPro Edge Preloaded Так
Живлення
Вхідна напруга від 12 до 36 VDC
Роз'єм живлення Клема Euroblock з гвинтовим кріпленням
Споживання 30 W (Макс.)
Вхідний струм 2.5 A @ 12 VDC
Фізичні характеристики
Корпус Метал
IP рейтинг IP20
Вага 1,340 г
Розміри 132 x 122 x 87 мм
Кріплення Монтаж на DIN-рейку (з додатковим комплектом), настінний монтаж (з додатковим комплектом)
Навколишнє середовище
Робоча температура від -40 до 70°C
Вологість від 5 до 95% RH
Температура зберігання від -40 до 75 ° C
Anti-Vibration IEC 60068-2-64
Anti-Shock IEC 60068-2-27
Сертифікати
Safety EN 62368-1, UL 60950-1
EMC EN 55032/35, EN 61000-6-2/-6-4
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Green Product  RoHS, CRoHS, WEEE
Hazardous Locations Class I Division 2, ATEX
MTBF
Час 441,032 hrs (AIG-501-T-US-AZU-LX, AIG-501-T-EU-AZU-LX, AIG-501-T-AP-AZU-LX)
453,637 hrs (AIG-501-T-AZU-LX)
Стандарти Telcordia (Bellcore) Стандарт TR / SR
 Інформація для замовлення
¤ Серія AIG-500

Модель

 CPU

RAM

Зберігання

TPM

 mPCIe Slot Робоча
темпера-
тура
AIG-501-T-AZU-LX

1,91 ГГц

 4 GB 32 GB Вбудований Зарезервовано для Wi-Fi
модуля		 -40 до 70°C
AIG-501-T-EU-AZU-LX 1,91 ГГц 4 GB 32 GB Вбудований регіон Європа
LTE модуль
попередньо встановлений		 -40 до 70°C
