Панельний комп'ютер на базі процесора
Intel(R) |
 |
 |
|
|
|
Особливості та переваги |
|
|
 |
7-дюймові панельні комп'ютери |
|
Двоядерний
процесор Intel Atom® x6211E або чотирьохядерний процесор
x6425E |
|
Робоча
температура від -30 до 60°C, конструкція без вентилятора,
нагрівач не потрібен |
|
400-ніт або
1000-ніт РК-дисплей, який читається на сонячному світлі |
|
Мультисенсорний
екран, який зручно використовувати в рукавичках |
|
Сумісність із
DNV, CID2, ATEX Zone 2 та IECEx |
|
12/24 VDC живлення |
|
|
|

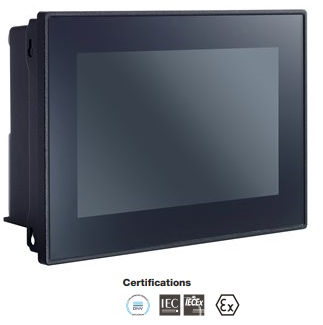

7-дюймові
панельні комп’ютери MPC-3070W із двоядерним процесором Intel Atom®
x6211E або чотирьохядерним процесором x6425E є надійною, довговічною та
універсальною платформою для використання в промислових середовищах.
Завдяки двом послідовним портам RS-232/422/485, які можна вибрати
програмним забезпеченням, і двом портам Gigabit Ethernet, панельні
комп’ютери MPC-3070W підтримують широкий спектр послідовних інтерфейсів,
а також високошвидкісні ІТ-комунікації, усі з вбудованим мережевим
резервуванням.
Панельні
комп’ютери MPC-3070W розроблені для діапазону температур від -30 до 60°C
і оснащені обтічним корпусом без вентиляторів, розробленим для
високоефективного розсіювання тепла. Це робить комп’ютери надійними
промисловими платформами для суворих, гарячих зовнішніх умов, таких як
нафтові та газові родовища та бурові платформи. MPC-3070W також
оснащений РК-панеллю з яскравістю 400 ніт або 1000 ніт, яка пропонує
проекційно-ємнісний мультисенсорний екран, який можна читати на
сонячному світлі, зручний для роботи в рукавичках, що забезпечує чудову
взаємодію з користувачем під час роботи на вулиці.

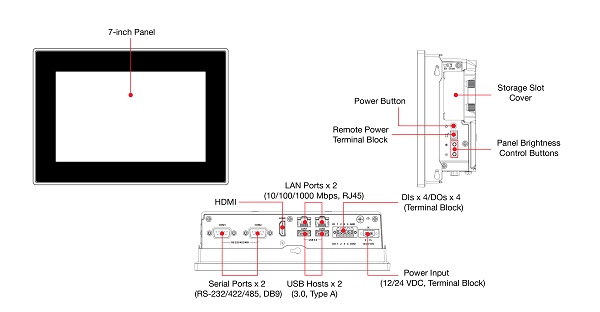

Зовнішній вигляд
|
|
Специфікації |
|
| Апаратна
частина |
| Процесор |
E2 моделі: Intel
Atom® Elkhart Lake dual-core x6211E 1.30 GHz
E4 моделі: Intel Atom® Elkhart Lake quad-core
x6425E 2.0 GHz |
| DRAM |
8 GB DDR4 2400 MHz (32 GB max), SODIMM
DDR4 2400 slots x 1 |
|
Графічний контролер |
Intel® HD Graphics |
|
Підтримувана ОС |
Windows 10 IoT Enterprise LTSC 2021
Windows 11 Professional (64-bit)
Debian 11 (kernel 5.10)
Ubuntu 22.04 LTS (kernel 5.1x)
RHEL 9 (kernel 5.14) |
| Розширення пам'яті |
CFast slot x 1
SD slots x 1, SD 3.0 interface (SDHC/SDXC) |
| USB |
2
х USB 2.0 хости, Type A з'єднувач |
| Дисплей |
| Розмір
панелі |
7-дюймів
|
| Співвідношення сторін |
5:3 |
| Пікселів |
800
x 480 |
| Час відповіді |
25
ms |
| Контраст |
800:1 |
| Яскравість |
MPC-3070W-E2/E4-T: 1000 ніт
MPC-3070W-E2/E4-LB-T: 400 ніт |
| Кут огляду |
178/178 |
|
Крок пікселя (RGB) |
0.1905 (В) x
0.1905 (Ш) мм |
|
Тип панелі |
AAS |
| Активна
робоча область |
152.4
(В) x 91.44 (Ш) мм |
| Число
кольорів |
262k, 16.7M (8-bit/колір) |
| Інтерфейс
комп'ютера |
| Ethernet |
Автовизначення
портів 10/100/1000 Mbps (RJ45
роз'єм) x 2 |
|
Послідовні порти |
Порти RS-232/422/485 x 2 (програмний
вибір, штекерний роз’єм DB9) |
|
USB |
2 хости USB 3.0, роз’єми типу A |
|
Цифровий вхід |
DIs x 4 (із захистом ізоляції) |
|
Цифровий вихід |
DOs x 4 (із захистом ізоляції) |
| Послідовні
порти - параметри |
| Біти
даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Швидкість |
від
50 bps до
115.2 Kbps |
| Контроль
потоку |
RTS/CTS, XON/XOFF, автоматичне керування
напрямком даних (ADDC) для RS-485, перемикач RTS (лише RS-232) |
| Послідовні
порти - сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| Функції
сенсорного екрану |
|
Тип сенсорного екрану |
Projective Capacitive touchscreen (PCAP) |
|
Сенсорні точки |
4 точки |
|
Підтримка рукавичок |
Так |
| LED
індикатори |
|
Система |
Power x 1 |
|
LAN |
2 на порт (10/100/1000 Мбіт/с) |
| Живлення |
| Вхідне
живлення |
12/
24 VDC |
| Споживання |
менше 37 W |
| Механічні |
| Вага |
1,6
кг |
|
Рейтинг IP |
IP66, фронт, IP20, задній |
| Охолодження |
Без
вентиляторів |
| Матеріал |
алюміній,
листовий метал |
| Розміри (Ш x Д x В) |
200 x
140 x 60,5 мм |
|

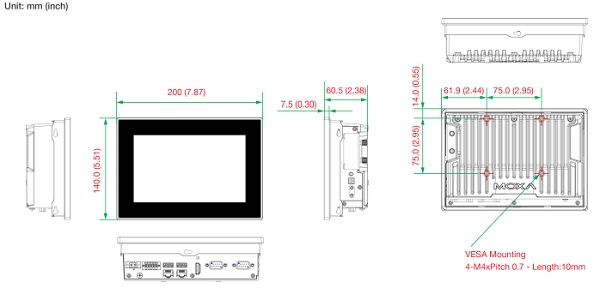

Розміри
|
| Навколишнє середовище |
| Робоча температура |
-30
до 60°C |
| Температура
зберігання |
-40
до 70°C |
| Відносна вологість |
від 5 до 95% без
конденсату |
| Сертифікати |
| Safety |
IEC 62368-1, UL 62368-1 |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV |
| EMI |
CISPR 32, FCC Part 15B Class A |
|
Hazardous Locations |
ATEX Zone 2, Class I Division 2, IECEx
Zone 2 |
|
Environmental Testing |
IEC 60068-2-1, DNV-CG-0339
IEC 60068-2-1, IEC 60945
IEC 60068-2-2, DNV-CG-0339
IEC 60068-2-2, IEC 60945
IEC 60068-2-30, DNV-CG-0339 |
|
Maritime |
DNV-CG-0339, IEC 60945, IACS E10 |
|
Shock |
IEC 60068-2-27 |
|
Vibration |
IEC 60068-2-6, DNV-CG-0339, IEC
60945
IEC 60068-2-64, DNV-CG-0339 |
| Директиви |
RoHS, cRoHS, WEEE |
|
