x86 1U
19' rackmount
комп'ютер |
 |
|
|
|
Особливості та переваги |
|
|
 |
1U
безвентиляторний комп’ютер для монтажу в стійку |
|
Стандартний
форм-фактор, який підходить для більшості польових
застосувань |
|
Процесор Intel®
Celeron® 11-го покоління або Intel® Core™ i5 або i7 |
|
Багаті варіанти
інтерфейсу для до 12 портів LAN і до 10 послідовних портів |
|
Уніфікований
дизайн підключення передньої панелі для легкого доступу до
інтерфейсів |
|
Діапазон робочих
температур від -30 до 60°C |

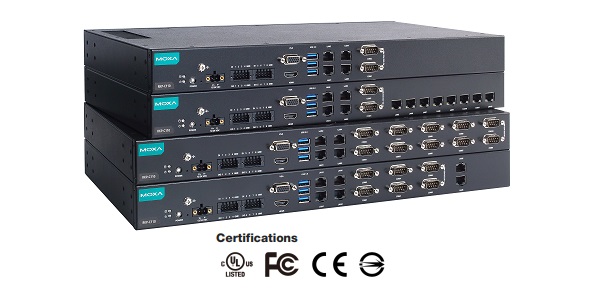

Комп’ютери RKP-С110
для монтажу в стійку оснащені процесором Intel Atom® серії X.
Комп’ютери постачаються з багатим набором варіантів інтерфейсу,
включаючи до 12 гігабітних портів Ethernet, 10 програмно-вибірних
послідовних портів RS-232/422/485, а також 8 цифрових входів і 8
цифрових виходів. Усі комунікаційні інтерфейси розташовані на
передній панелі, що забезпечує легкий доступ і зручне розширення для
промислових застосувань. Два SSD-накопичувачі розміром 2,5 дюйма, що
обертаються вручну, і конструкція зовнішньої змінної батареї RTC
забезпечують надійну, довговічну та універсальну, але зручну для
користувача обчислювальну платформу.
Комп’ютери RKP-С110,
розроблені як безвентиляторні комп’ютери 1U для монтажу в стійку
з діапазоном робочих температур від -30 до 60°C і вбудованим
модулем TPM 2.0, є ідеальними безпечними та надійними
обчислювальними платформами для промислового застосування в
екстремальних робочих середовищах.
|
|
Специфікації |
|
 Апаратна
частина |
|
Процесор |
Моделі
RKP-С110-С1:
Intel® Celeron® 6305E "(двоядерний, 4 МБ кеш-пам'яті, 1,80
ГГц)
Моделі RKP-C110-C3:
Intel® Core™ i3-1115G4E (чотири ядра, 4 МБ кешу, 3 ГГц,
базова частота:
2,20 ГГц)
Моделі RKP-С110-С5:
Intel® Core™ i5-1145G7E (чотири ядра, 8 МБ кеш-пам’яті, 2,60
ГГц)
Моделі RKP-С110-С7:
Intel® Core™ i7-1185G7E (чотири ядра, 12 МБ кеш-пам’яті,
2,80 ГГц, базова частота: 1,80 ГГц) |
|
Графічний конторллер |
Intel® UHD Graphics |
|
Слот системної пам'яті |
1 слот SODIMM DDR4, макс. до
32 ГБ. |
|
Пам'ять
DRAM |
8 ГБ DDR4 |
|
ОС
підтримка |
Підтримувані образи та драйвери
Windows:
- Windows 11 IoT Ent LTSC 2024 64-bit
- Windows 10 IoT Ent LTSC 2021 64-bit
- Windows 11 Professional 64-bit
- Windows Server 2022 (driver support only)
Linux image supported:
- Debian 11 (kernel 5.10)
Linux drivers supported:
- Debian 12 (kernel 6.10)
- Ubuntu 22.04 LTS/HW |
|
Слот для зберігання |
2.5" SSD слоти x 2
(SATAIII interface)
RAID 0/1 support |
| Інтерфейс
комп'ютера |
|
USB 3.0 |
USB 3.0 хости
x3, роз’єми типу A |
|
Відеовихід |
HDMI 2.0b x 1, (type-A
connector)
VGA x 1, 15-pin D-sub connector (female) |
|
Порти Ethernet |
Моделі
RKP-C110-C1-8L-T/C3-8L-T/C5-8L-T/C7-8L-T:
Авто 10/100/1000 Мбіт/с (роз'єм RJ45) x 12
Моделі
RKP-C110-C1-2L4C-T/C3-2L4-T/C5-2L4C-T/C7-2L4C-T:
Авто 10/100/1000 Мбіт/с (роз’єм RJ45) x 6
Усі інші моделі:
Авто 10/100/1000 Мбіт/с (роз’єм RJ45) x 4
Захист магнітної ізоляції
- 1,5 kV |
|
Послідовні порти |
Моделі
RKP-C110-C1-8C-T/C3-8C-T/C5-8C-T/C7-8C-T:
Порти RS-232/422/485 x 10, вибираються ПЗ (DB9 male)
Моделі
RKP-C110-C1-2L4C-T/C3-2L4C-T/C5-2L4C-T/C7-2L4C-T:
Порти RS-232/422/485 x 6, вибираються ПЗ (DB9 male)
Усі інші моделі:
Порти RS-232/422/485 x 2, вибираються ПЗ (DB9 male) |
|
Цифрові входи |
DIs x 8 (сухий
контакт),
логічний 0 - замикання на GND,
логіка 1 - відкрито
Пружинний термінал Euroblock |
|
Цифрові виходи |
DOs x 8 (тип
sink)
0 to 24 VDC,
200 мА на канал
Пружинний термінал Euroblock |
|
TPM |
TPM v2.0 |
|
Кнопки |
Reset, Power. |
| Світлодіодні
індикатори |
|
Cистемні |
Power x 1, Storage
x 1 |
|
LAN |
2 на порт (10/100/1000
Мбіт/с) |
|
Послідовні
порти |
|
Стандарт |
• RS-232/422/485 |
|
Швидкість передачі даних |
від
50 bps до 115.2 Kbps |
|
RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422,
RS-485 4-дротовий |
Tx+, Tx, Rx+, Rx, GND |
|
RS-485 2-дротовий |
Data+, Data-, GND |
|
Роз'єм |
DB9 |
|
Біти даних |
5, 6, 7, 8 |
|
Паритет |
None, Even, Odd, Space, Mark |
|
Стоп біти |
1, 1.5, 2 |
|
Управління потоком |
None, Even, Odd, Space, Mark |
| Живлення |
|
Вхідне живлення |
12/24 VDC |
|
Споживання |
90 Вт |
|
Роз'єм
живлення |
Клема Euroblock з гвинтовим
кріпленням |
| Фізичні
характеристики |
|
Корпус |
Метал,
IP20 |
|
Вага |
Моделі
RKP-C110-C1-8C-T/C3-8C-T/C5-8C-T/C7-8C-T:
3610 г
Моделі
RKP-C110-C1-2L4C-T/C3-2L4C-T/C5-2L4C-T/C7-2L4C-T:
3540 г
Моделі
RKP-C110-C1-8L-T/C3-8L-T/C5-8L-T/C7-8L-T:
3800 г
Моделі
RKP-C110-C1-T/C3-T/C5-T/C7-T/C1-T-Win10/C3-T-Win10/C5-T-Win10/
C7-T-Win10:
3350 г |
|
Кріплення |
19" rackmount |
|
Розміри
(Ш x Д x В) |
440 x 230 x 43.6 mm (без вух) |
Передня панель

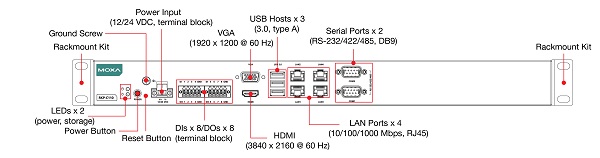

Моделі:
RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10
Моделі: RKP-C110-C1-8L-T/C5-8L-T/C7-8L-T
Моделі:
RKP-C110-C1-8C-T/C5-8C-T/C7-8C-T
Моделі:
RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T
Задня
панель
Розміри
|
| Навколишнє
середовище |
|
Робоча температура |
від -30
до
60°C |
|
Вологість |
від 5 до 95% RH |
|
Температура зберігання |
-40 до
75°C |
| Сертифікати |
|
Safety |
UL 62368-1 (CB), BSMI |
|
EMC |
EN 55032/35 |
|
EMI |
CISPR 32, FCC Part 15B Class A
BSMI |
|
EMS |
IEC 61000-4-2 ESD: Contact: 4
kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz |
|
Package Drop Test |
ISTA 1A |
|
Package Vibration Test |
ISTA 1A |
|
Shock |
IEC 60068-2-27 |
|
Green Product |
RoHS, CRoHS, WEEE |
| Надійність |
|
Джерело часу |
Вбудований RTC (годинник
реального часу) з резервним живленням від літієвої батареї |
|
Тригер автоматичного
перезавантаження |
Вбудований WDT |
| MTBF |
|
Час |
493,336 год |
|
Стандарти |
Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
|
Модель |
CPU |
RAM |
Слоти
для зберігання |
Попередньо встановлена ОС |
LAN/Serial |
USB 3.0 |
DIs/
DOs |
Вхідна
напруга |
|
RKP-С110-С1-T |
Intel Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-С110-С1-T-Win10 |
Intel
Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
Win 10
LTSC
(64 GB SSD) |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-С1-8L-T |
Intel
Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
- |
12/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-С1-8C-T |
Intel
Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/10 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-С1- 2L4C-T |
Intel
Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
- |
6/6 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-С110-С3-T |
Intel Core™ i3-
1115G4E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-С110-С3-T-Win10 |
Intel
Core™ i3-
1115G4E |
8 ГБ |
2 x 2.5”
SSD |
Win 10
LTSC
(64 GB SSD) |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-С3-8L-T |
Intel
Core™ i3-
1115G4E |
8 ГБ |
2 x 2.5”
SSD |
- |
12/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-С3-8C-T |
Intel
Core™ i3-
1115G4E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/10 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-С3- 2L4C-T |
Intel
Core™ i3-
1115G4E |
8 ГБ |
2 x 2.5”
SSD |
- |
6/6 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-T |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-T-Win10 |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
Win 10
LTSC
(64 GB SSD) |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-8L-T |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
12/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-8C-T |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/10 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C5-2L4C-T |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
6/6 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-T |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-T-Win10 |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
Win 10
LTSC
(64 GB SSD) |
4/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-8L-T |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
12/2 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-8C-T |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/10 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-C110-C7-2L4C-T |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
6/6 |
3 |
8 x DIs
8 x DOs |
12/24 VDC |
|
RKP-С110-С1-2HV-T |
Intel Celeron®
6305E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
100/240
VAC/VDC |
|
RKP-С110-С3-2HV-T |
Intel Core™ i3-
1115G4E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
100/240
VAC/VDC |
|
RKP-C110-C5-2HV-T |
Intel
Core™ i5-
145G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
100/240
VAC/VDC |
|
RKP-C110-C7-2HV-T |
Intel
Core™ i7-
185G7E |
8 ГБ |
2 x 2.5”
SSD |
- |
4/2 |
3 |
8 x DIs
8 x DOs |
100/240
VAC/VDC |
|
| |
|
|
