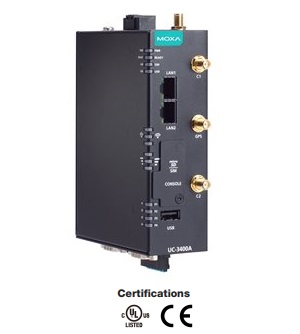

   Серія UC-3400A
  Чотирьохядерні 64-розрядні комп’ютери Arm Cortex-A53 із можливостями бездротового
 розширення


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 Компю'тери на базі Arm Cortex-A53

Особливості та переваги
Чотирьохядерний процесор Arm Cortex-A53 1,4 ГГц
Інтегрований 4G LTE Cat. 4 модуль з подвійною SIM-картою та схваленням AT&T
2 порти Ethernet 10/100/1000 Мбіт/с з автоматичним визначенням
Шина CAN і послідовний порт із захистом ізоляції 2 кВ
Moxa Industrial Linux з 10-річною чудовою довгостроковою підтримкою
Відповідність вимогам IEC 62443-4-2 рівня безпеки 2
Вбудований Wi-Fi 6
Діапазон робочих температур від -40 до 70°C
Сертифікати CE/FCC/UL


    Комп’ютери серії UC-3400A компанії Moxa можна використовувати як периферійні шлюзи в польових умовах для попередньої обробки та передачі даних, а також для інших вбудованих програм збору даних. Серія включає різноманітний набір моделей, кожна з яких підтримує різні опції та протоколи бездротового зв’язку. Удосконалена конструкція UC-3400A для розсіювання тепла робить його придатним для використання в діапазоні температур від -40 до 70°C. Насправді з’єднання Wi-Fi і LTE можна використовувати одночасно як у холодному, так і в гарячому середовищі, дозволяючи вам максимізувати можливості попередньої обробки даних і передачі ваших програм у суворих робочих середовищах.

    UC-3400A — це більше, ніж просто апаратне рішення. Щоб запропонувати кращий досвід роботи з комп’ютером на базі Moxa Arm, UC-3400A оснащений Moxa Industrial Linux, високопродуктивним промисловим дистрибутивом Linux із довгостроковою підтримкою, розробленим Moxa.


Додатки:

• Віддалений термінал (RTU)
• Збір даних
• Зв'язок M2M (розумний шлюз)
• Цифрові вивіски
• Автоматизація виробництва



• Автомобільний монітор/реєстратор даних (транспортування)
• Програмований маршрутизатор
• Оптимізація енергоспоживання
• Управління активами


Детальніше (зовнішній вигляд та розміри)  >>>

 Специфікації
 • Апаратна частина
Комп'ютер
Процесор Arm Cortex-A53 quad-core 1.4 GHz
Підтримувані ОС Moxa Industrial Linux 3 (Debian 11, ядро ​​5.10), 2031 EOL
Перегляньте www.moxa.com/MIL
DRAM 4 ГБ DDR4
Пам'ять 16 ГБ eMMC
Розширення пам'яті MicroSD soket x 1
Комп'ютерний інтерфейс
Порти Ethernet Auto-sensing 10/100 Mbps ports (RJ45) x 2
Серійні порти RS-232/422/485 x 2 (програмний вибір, штекерний роз’єм DB9)
CAN Порти UC-3424A-T-LTE, UC-3434A-T-LTE-WiFi: CAN 2.0 A/B x 2 (DB9 male)
USB 2.0  USB 2.0 hosts x 1, type-A
Роз'єм GPS-антени SMA x 1
Роз'єм антени Wi-Fi RP-SMA x 2
Консольний порт RS-232 (TxD, RxD, GND), 3-контактний вихід роз’єму (115200, n, 8, 1)
Формат SIM Nano
Кількість SIM-карт 2
TPM TPM v2.0
LAN інтерфейс
Magnetic Isolation Protection вбудована 1.5 KV
Serial інтерфейс
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет Non, Even, Odd, Space, Mark
Контроль потоку RTS/CTS, XON/XOFF
ADDC (automatic data direction control) for RS-485
Сигнали Serial
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-
4 дротовий		 TxD+, TxD-, RxD+, RxD-, GND
RS-485
2- дротовий 		Data+, Data-, GND
CAN інтерфейс
Кілкість портів UC-3424A-T-LTE, UC-3434A-T-LTE-WiFi: 2
З'єднувач 6-pin terminal block
Швидкість від 10 до 1000 кбіт/с
Промислові протоколи CAN 2.0A, CAN 2.0B
Ізоляція 2 кВ(вбудована)
Сигнали CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND
Світлодіодні індикатори
Система Power x 1
READY (device bootup) x 1
SIM card indicator x 1
LAN P1, P2: TX, RX per port (10/100/1000 Mbps)
CAN UC-3424A-T-LTE/UC-3434A-T-LTE-WiFi:
P3, P4: 1 на порт для 2 портів CAN
Програмований 1
Сила бездротового сигналу UC-3420A-T-LTE, UC-3424A-T-LTE: Cellular x 3
UC-3430A-T-LTE-WiFi, UC-3434-T-LTE-WiFi: Cellular x 3, Wi-Fi x 3
Стільниковий інтерфейс
Стільникові стандарти LTE bands: Band 1 (2100 MHz) / Band 2 (1900 MHz) / Band 3 (1800 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz) / Band 7 (2600 MHz) / Band 8 (700 MHz) / Band 9 (1800 MHz) / Band 12 (700 MHz) / Band 13 (700 MHz) / Band 14 (700 MHz) / Band 18 (850 MHz) / Band 19 (850 MHz) / Band 20 (800 MHz) / Band 25 (1900 MHz) / Band 26 (850 MHz) /
Band 28 (700 MHz)
3G bands: Band 1 (2100 MHz) / Band 2 (1900 MHz) / Band 4 (1700 MHz) / Band 5 (850 MHz) / Band 6 (800 MHz) / Band 8 (700 MHz) / Band 19 (850 MHz)
2G bands: Band 2 (1900 MHz) / Band 3 (1800 MHz) / Band 5 (850 MHz) / Band 8 (700MHz)
Інтерфейс WLAN
Стандарти WLAN 802.11a/b/g/n/ac/ax
Діапазон частот 2,4 ГГц / 6 ГГц
2,4 ГГц / 5 ГГц
Інтерфейс GPS
Типи приймачів GPS/GLONASS/BeiDou/Galileo/QZSS
Точність Position: < 2.0 m @CEP50
Час до першого виправлення (TTFF) Hot start: 1.1 s
Warm start: 22.1 s
Cold start: 29.9 s
Чутливість Cold starts: -145 dBm
Tracking: -160 dBm
Acquisition: -147 dBm
Швидкість оновлення Мінімум 1 Гц
Функції безпеки
Апаратна безпека TPM 2.0
Hardware Root of Trust Secure Boot
Виявлення вторгнень Host-based Intrusion Detection
Інструменти безпеки Засіб діагностики безпеки
Аудит подій безпеки
Безпечне оновлення
Захист диска LUKS Disk Encryption
Відновлення Одноетапне відновлення до останнього відомого безпечного стану
Подвійна система з автоматичним відновленням
Надійність Network Keep Alive
Network Failover and Failback
Надійність
Інструменти попередження External RTC (real-time clock)
Тригер автоматичного перезавантаження External WDT (watchdog timer)
Живлення
Вхідна напруга від 9 до 48 VDC
Споживання 10,8 Вт (макс.)
Вхідний струм 1.09 A @ 9 VDC, 0.21 A @ 48 VDC
Роз'єм живлення Клема Euroblock з гвинтовим кріпленням, 1 вхід з захистом полярності
Фізичні характеристики
Корпус Метал
Рейтинг IP IP30
Вага 550 г.
Розміри 130 x 92 x 41 мм
Кріплення DIN-Rail, wall
Навколишнє середовище
Робоча температура від -40 до 70°C
Вологість від 5 до 95% RH
Температура зберігання від -40 до 85 ° C
Сертифікати та стандарти
Safety IEC 62368-1, UL 62368-1
EMC EN 55032/35, EN 61000-6-2/-6-4, UKCA, RCM
EMI FCC Part 15B Class A
ICES-003 Class A
EN 55032 Class A
EN 61000-6-4 Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV, Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 30 A/m
Міжнародне схвалення Всі моделі:
CE (ЧЕРВОНИЙ)
FCC
ІСЕД
UKCA
RCM
НКЦ
UC-342x м
Схвалення оператора AT&T
Verizon
PTCRB
Небезпечні місця Class I Division 2
ATEX
Anti-Vibration IEC 60068-2-64
2 grms @ 5 to 500 Hz, random wave, 1 hr per axis (without USB devices attached)
Anti-Shock IEC 60068-2-27
Green Product  RoHS, CRoHS, WEEE
MTBF
Час 1 461 405 годин
Стандарти Telcordia (Bellcore) Стандарт TR / SR
 Інформація для замовлення

Модель

 Операційна система Serial
порти		 CAN
порти		 LTE Wi-Fi Робоча
темпера-
тура
UC-3420A-T-LTE

Default: MIL3 Standard
Order MIL3 Secure through
UC-3400A (CTO)

 2 - Cat. 4 - -40 до 70°C
UC-3424A-T-LTE Default: MIL3 Standard
Order MIL3 Secure through
UC-3400A (CTO)		 2 2 Cat. 4 - -40 до 70°C
UC-3430A-T-LTE-Wi-Fi Default: MIL3 Standard
Order MIL3 Secure through
UC-3400A (CTO)		 2 - Cat. 4 ✓ -40 до 70°C
UC-3434A-T-LTE-Wi-Fi Default: MIL3 Standard
Order MIL3 Secure through
UC-3400A (CTO)		 2 2 Cat. 4 ✓ -40 до 70°C
Додаткові аксесуари та модулі
Адаптери живлення
PWR-12150-EU-SA-T Вилка з фіксацією, 12 В постійного струму, 1,5 А, від 100 до 240 В змінного струму, вилка ЄС, робоча температура від -40 до 75 °C
Кабелі
CBL-F9DPF1x4-BK-100 Консольний кабель з 4-контактним роз'ємом 1м
Комплекти кріплення
DK-107-01 Набір для монтажу на DIN-рейку з 1 пластиною (107 x 29 мм) і 5 гвинтами M3 x 4 мм
WK-71-01 Набір для настінного кріплення з 2 пластинами (кожна 71 x 44,8 x 5,7 мм) і 5 гвинтами M3 x 5 мм
Антени
ANT-LTEUS-ASM-01 GSM/GPRS/EDGE/UMTS/HSPA/LTE, 1 дБі, всеспрямована антена типу гумова качечка
ANT-LTEUS-ASM-02 698–960/1710–2700 МГц, всенаправлена ​​антена 1/4 λ 1,5 дБі з роз’ємом SMA (штекер)
ANT-WDB-ARM-02 2 дБі на 2,4 ГГц або 2 дБі на 5 ГГц, всеспрямована антена RP-SMA (папа)
ANT-WDB-ASM-03 BK 2 дБі на 2,4 ГГц або 2 дБі на 5 ГГц, всеспрямована антена RP-SMA (папа)
ANT-GPS-CSM-04-3m BK 20 дБі при 1575–1605 МГц, SMA (папа), права кругова поляризація (RHCP), активна антена GPS, 3-метровий кабель
