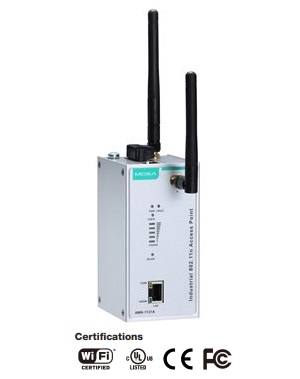

AWK-1131A
Індустріальна IEEE 802.11n a/b/g/n бездротова точка доступу
(AP/Bridge/Client)
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою
| Запитати
 |
Індустріальна IEEE 802.11n a/b/g/n бездротова точка доступу |
 |
|
 |
MOXA AWK-1131A - індустріальна 3-в-1 точка бездротового доступу (Access Point/Bridge/Client), яка дозволяє забезпечити користувачам високошвидкісний, ефективний бездротовий доступ до мережевих ресурсів за технологією IEEE 802.11n з мережевою швидкістю до 300 Mbps.
MOXA AWK-1131A має дубльований вхід по живлення для підвищення надійності обладнання.
Високочастотні модулі MOXA AWK-1131A забезпечують роботу в двох діапазонах частот 2.4 і 5 GHz. MOXA AWK-1131A мають зворотну сумісність зі стандартами IEEE 802.11a/b/g, що дозволяє просто інтегрувати їх в уже існуючу інфраструктуру. |
Детальніше (зовнішній вигляд, розміри) >>>
|
|
|
Особливості |
|
|
|
 |
Особливості
- Сумісність з IEEE 802.11a/b/g/n
- Один Gigabit Ethernet LAN порт
- Швидкість передачі до 300 Mbps
- Підтримка технології Turbo Roaming
- Захист від перешкод
- Підтримка 802.11 динамічного вибору частоти
(Dynamic frequency selection - DFS)
(Pending) |
|
Збільшена швидкість передачі даних і пропускна здатність
- Висока швидкість бездротового з'єднання - до 300 Мбіт / с
- Використання MIMO технології для об'єднання декількох потоків даних
- Збільшення ширини пропускання каналу
- Підтримка 802.11 динамічного вибору частоти
(Dynamic frequency selection - DFS) |
|
Індустріальне виконання і функції
- DIN-Rail або настінне кріплення
- IP30 металевий корпус
- Резервоване DC живлення
- Спеціалізований дизайн для захисту від перешкод. |
|
|
|
|
|
Специфікації |
|
|
 WLAN |
| Стандарти |
IEEE
802.11a/b/g для бездротових мереж
IEEE 802.11i для бездротової безпеки
IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseTX для Ethernet мереж
IEEE 802.3ab для 1000BaseT |
| Частотний діапазон модуляція і частота |
• DSSS
з DBPSK, DQPSK, CCK
• OFDM з BPSK, QPSK, 16QAM, 64QAM
• 802.11b: CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps, DBPSK @ 11 Mbps
• 802.11a/g: 64QAM @ 54/48 Mbps, 16QAM @ 36/24 Mbps,
QPSK @ 18/12 Mbps, BPSK @ 9/6 Mbps
• 802.11n: 64QAM @ 300 до BPSK @ 6.5 Mbps
(підтримка різних швидкостей) |
| Операційні
канали |
US:
від 2.412 до 2.462 GHz (11 каналів)
від 5.18 до 5.24 GHz (4
канали)
від 5.260 до 5.320 (4
канали)*
від 5.500 до 5.700 GHz (8
каналів - виняток від 5.600 до 5.640 GHz)*
від 5.745 до 5.825 GHz (5
каналів)
EU: від 2.412 до 2.472 GHz (13 каналів)
від 5.18 до 5.24 GHz (4
канали)
від 5.260 до 5.320 (4
канали)*
від 5.500 до 5.700 GHz (11
каналів)*
JP: від 2.412 до 2.484 GHz (14
каналів, DSSS)
від 5.18 до 5.24 GHz (4
канали)
від 5.260 до 5.320 (4
канали)*
від 5.500 до 5.700 GHz (11
каналів)*
* Примітка: Ці канали не підтримуються до завершення
сертифікації по DFS. |
| Швидкість |
802.11b:
1 Mbps, 2 Mbps, 5.5 Mbps, 11 Mbps
802.11a/g: 6 Mbps, 9 Mbps, 12 Mbps, 18 Mbps, 24 Mbps, 36 Mbps,
48 Mbps, 54 Mbps
802.11n: від 6,5 до 300 Mbps (підтримка різних швидкостей) |
| TX
потужність передачі MIMO |
2.4 GHz
802.11b: 1 Mbps:
Стандартна: 23 dBm (+/- 1.5 dBm)
5 Mbps:
Стандартна: 20 dBm (+/- 1.5 dBm)
11 Mbps:
Стандартна: 19 dBm (+/- 1.5 dBm)
802.11g: від 6 до 24 Mbps:
Стандартна:
20 dBm (+/- 1.5 dBm);
36 Mbps:
Стандартна:
19 dBm (+/- 1.5 dBm);
48 Mbps:
Стандартна:
18 dBm (+/- 1.5 dBm);
54 Mbps:
Стандартна:
17 dBm (+/- 1.5 dBm)
802.11n (20 MHz):
MCS0, 8@20 MHz:
Стандартна:
20 dBm (± 1.5 dBm)
MCS7, 15@20 MHz:
Стандартна:
16 dBm (± 1.5 dBm)
MCS0, 8@40 MHz:
Стандартна:
20 dBm (± 1.5 dBm)
MCS7, 15@40 MHz:
Стандартна:
16 dBm (± 1.5 dBm)
5 GHz
802.11a: від 6 до 24 Mbps:
Стандартна:
20 dBm (+/- 1.5 dBm);
36 Mbps:
Стандартна:
19 dBm (+/- 1.5 dBm);
48 Mbps:
Стандартна:
16 dBm (+/- 1.5 dBm);
54 Mbps:
Стандартна:
15dBm (+/- 1.5 dBm)
802.11n (20/40
MHz):
MCS0, 8@20 MHz: Стандартна:
19 dBm (± 1.5 dBm)
MCS7, 15@20 MHz:
Стандартна:
14 dBm (± 1.5 dBm)
MCS0, 8@40 MHz:
Стандартна:
18 dBm (± 1.5 dBm)
MCS7, 15@40 MHz:
Стандартна:14 dBm (± 1.5 dBm) |
| Безпека |
• SSID broadcast
дозволити/заборонити
• Firewall для MAC/IP/Protocol/Port-based фільтрації
• 64-bit і 128-bit WEP шифрування,
WPA /WPA2-Personal і Enterprise (IEEE 802.1X/RADIUS, TKIP
і AES) |
| RX
чутливість |
2.4 GHz
802.11b:
-92 dBm @ 1 Mbps,
-90 dBm @ 2 Mbps,
-88 dBm @ 5.5 Mbps,
-84 dBm @ 11 Mbps
802.11g:
-87 dBm @ 6 Mbps,
-86 dBm @ 9 Mbps,
-85 dBm @ 12 Mbps,
-82 dBm @ 18 Mbps,
-80 dBm @ 24 Mbps,
-76 dBm @ 36 Mbps,
-74 dBm @ 48 Mbps,
-72 dBm @ 54 Mbps
802.11n:
-69 dBm @ MCS15 20MHz
-71 dBm @ MCS7 20MHz
5 GHz
802.11a:
-87 dBm @ 6 Mbps,
-86 dBm @ 9 Mbps,
-85 dBm @ 12 Mbps,
-82 dBm @ 18 Mbps,
-80 dBm @ 24 Mbps,
-76 dBm @ 36 Mbps,
-74 dBm @ 48 Mbps,
-72 dBm @ 54 Mbps
802.11n:
-68 dBm @ MCS15 40MHz
-69 dBm @ MCS15 20MHz
-70 dBm @ MCS7 40MHz
-71 dBm @ MCS7 20MHz |
| Підтримувані
протоколи |
| Основні |
Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE, DHCP, LLDP |
| AP-тільки |
ARP,
BOOTP, DHCP |
| Інтерфейс |
| Антена |
2 dBi
двохдіапазонна, omni-directional, RP-SMA (male) |
| RJ-45 |
1, 10/100/1000BaseT(X)
автовизначення швидкості, F/H duplex mode
і auto MDI/MDI-X |
| Консоль |
RS-232 (RJ45) |
| Світлодіодна
індикація |
PWR,
FAULT, STATE, SIGNAL, WLAN, 10/100/1000 (RJ45 port) |
| Reset |
Є |
| З'єднувач |
RP-SMA
(female) |
| Живлення |
| Вхідна
напруга |
від
12 до 48 VDC,
резервована постійна |
| Підключення |
4-pin
знімний термінальний блок |
| Споживання |
6.72 W (12 V/0.56 A до 48 V/0.14 A), 25°C |
| Захист від неправильної полярності |
Є |
| Механічні, живлення і навколишнє середовище |
| Робоча температура |
від
0 до 60°C
від -40 до 75°C (Т модель) |
| Відносна
вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 85°C |
| Розміри |
W x H x D: 58 x 115 x 70 мм Детальніше>>> |
| Вага |
970 г |
| Корпус |
IP30
металевий |
| Кріплення |
DIN-Rail
і настінне (опціонально) |
| Сертифікати |
| Safety |
UL 60950-1, EN 60950-1 |
| EMC |
EN 301 489-1/17, FCC Part 15 Subpart B Class B, EN 55022/55024 |
| Radio |
EN 300 328, EN 301 893, TELEC |
|
Інформація для замовлення |
|
|
|
|
Моделі зі
звичайним температурним діапазоном |
| AWK-1131A-EU |
IEEE
802.11a/b/g/n бездротова точка доступу (AP/Bridge/Client), один RJ45/RP-SAM 10/100/1000BaseT(X) порт, європейське виконання, робоча температура від
0 до 60°C |
|
Моделі з розширеним температурним діапазоном (від
-40 до 75°C) |
| AWK-1131A-EU-T |
IEEE
802.11a/b/g/n бездротова точка доступу (AP/Bridge/Client), один RJ45/RP-SAM 10/100/1000BaseT(X) порт, європейське виконання, робоча температура від
-40 до 75°C |
| Додатково |
| WK-51-01 |
Набір
для настінного кріплення з 2 пластинами (51,6 x 67 x 2 мм) і
6 гвинтами |
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
|
|
|
|
|
