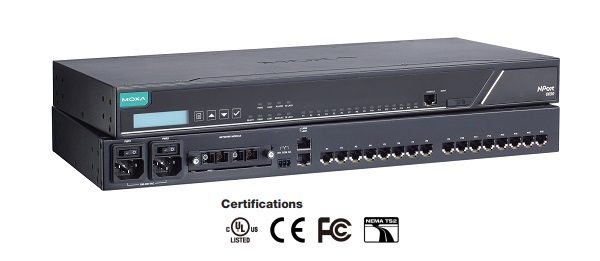

Серія NPort
6610-G2/6650-G2
8/16/32-портові
захищені термінальні сервери RS-232/422/485 2-го
покоління
|
|
Специфікація
|
Інформація для замовлення
|
Документація та завантаження
|
ЗАПИТАТИ
|
 |
Багатопортові
захищені асинхронні термінальні сервери RS-232/422/485 в Ethernet |
 |
|
|
|
|
|
Особливості та переваги |
|
|
 |
Шифрування даних
із захищеними режимами роботи для Real COM, TCP Server, TCP
Client, Pair Connection, Terminal,та
Reverse Terminal |
|
|
Безпечне завантаження дозволяє запускати на пристроях лише
прошивку, авторизовану Moxa |
|
|
Збір журналів та аналіз застосунку одним клацанням миші для
легкого усунення несправностей |
|
|
Просте
налаштування послідовних інтерфейсів RS-485 з
програмно-регульованим резистором високого/низького рівня та
термінатором |
|
|
Підтримує
підписання SSL-сертифіката за допомогою RSA-4096 / ECC-521 |
|
|
Сертифіковано за рівнем безпеки 2 за IEC 62443-4-2 |
Moxa використала процес
життєвого циклу безпечної розробки IEC 62443-4-1
для розробки нового покоління безпечних
термінальних серверів. Безпечні термінальні
сервери серії NPort 6600-G2 також сертифіковані
за рівнем безпеки 2 за стандартом IEC 62443-4-2,
що забезпечує безпечне підключення ваших
застарілих послідовних пристроїв до промислових
мереж. Крім того, завдяки 35-річному досвіду
Moxa в галузі послідовного з'єднання, покращений
користувацький досвід, що забезпечує
універсальні засоби встановлення для різних
потреб у просторі та простий у використанні
інструмент усунення несправностей для
обслуговування.
Безпечна передача даних
Для багатьох застосувань гарантування
безпечної передачі даних є важливим питанням під
час підключення послідовних пристроїв до мережі.
Щоб відповісти на це питання, захищені
термінальні сервери NPort® 6600-G2 підтримують
протоколи TLS та SSH, які працюють шляхом
шифрування даних перед їх надсиланням по мережі.
З NPort® 6600-G2 ви можете бути впевнені, що
послідовні дані передаються безпечно як через
приватні, так і через публічні мережі.
Журнали та аналіз застосунків
одним кліком для легкого усунення несправностей
Під час етапу розгортання системні
інтегратори повинні підключати пристрої та
забезпечувати безперебійний зв'язок. Вони можуть
зіткнутися з проблемами та потребуватимуть
інструментів для їх усунення. Moxa надає
аналізатор додатків, який генерує звіт одним
натисканням кнопки, щоб допомогти системному
інтегратору легко виявити потенційні проблеми та
зрозуміти, як їх вирішити.
На етапі
обслуговування системні помилки можуть вимагати
звернення за допомогою. Постачальники пристроїв
можуть зайняти багато часу для усунення
неполадок, оскільки їм потрібно зібрати
інформацію, а потім провести обговорення зі
службою технічної підтримки. NPort 6600-G2
постачається з функцією збору журналів одним
клацанням миші, яка може надати всі дані,
необхідні команді технічної підтримки для
швидкого усунення системних неполадок.
|
|
|
|
Специфікації |
|
|
Пам'ять |
|
SD
слот |
Карта
microSD
До 2 ТБ (висока швидкість, 25 Мбіт/с) |
|
Ethernet інтерфейс |
| Кількість
портів 10/100BaseT(X) (роз'єм RJ45) |
Від
2 до 4 (модулі розширення NM)
Автоматичне підключення MDI/MDI-X |
| Magnetic Isolation Protection |
Вбудована
1.5 KV |
|
Програмне забезпечення
Ethernet |
|
Протоколи |
ARP, DHCP
Client, DNS, HTTPS, ICMP, IPv4/IPv6,
MDNS, LLDP, SMTP, SMTPS, SNMPv1/v2c/v3,
TCP/IP, UDP, SNTP, WINS |
|
Конфігурація |
Web Console
(HTTP/HTTPS),
Device Search Utility (DSU),
MCC Tool,
Serial Console, Windows Utility |
|
Fixed TTY драйвери |
macOS
versions: 14, 13, 12, and 11 |
|
Linux Real TTY драйвери |
Kernel
versions: 6.x, 5.x, and 4.x |
|
Windows Real COM драйвери |
Windows 11,
10, 8.1, 8, and 7
Windows Server 2022, 2019, 2016, 2012
R2, 2012, and 2008 R2 |
|
Управління
часом |
SNTP Client |
|
MIB |
RFC1213,
RFC1317
Private MIB, MIB-II |
|
Маршрутизація Unicast |
RIPV1/V2 |
| Serial інтерфейс |
| Тип
інтерфейсу |
NPort 6610-G2:
RS-232
NPort 6650-G2:
RS-232, RS-422, RS-485 |
| Кількість
портів |
NPort
6610/6650-8-G2: 8
NPort
6610/6650-16-G2: 16
NPort
6610/6650-32-G2: 32 |
| З'єднувач |
8-pin RJ45 |
|
Стандартні режими роботи |
Real COM,
TCP Server, TCP Client, UDP, Terminal, Reverse
Terminal, RFC2217, Pair
Connection, SLIP, PPP, Disabled,
Redundant COM, Reverse Real COM |
|
Безпечні
режими роботи |
Secure Real
COM, Secure TCP Server, Secure TCP
Client, SSH, Reverse SSH, Secure
PairConnection, Secure Redundant COM,
Secure Reverse Real COM |
|
Serial параметри |
| Біти
даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS
і DTR/DSR (RS-232 тільки), XON/XOFF, RTS
Toggle |
| Швидкість |
від
50 bps до 921.6 Kbps |
| RS-485
управління даними |
ADDC® (automatic data direction control) |
| ¤ Serial
сигнали |
| RS-232: |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485 (2-дротовий): |
Data+, Data-, GND |
| RS-485 (4-дротовий): |
Tx+, Tx-, Rx+, Rx-, GND |
|
Термінатор для RS-485 |
120 Ом (програмно
налаштовується) |
|
Підключення резистора
високого/низького рівня для RS-485 |
1 кОм,
150 кОм
(програмно налаштовується) |
|
Функції безпеки |
|
Корінь
довіри |
Secure Boot
True Random Number Generator (TRNG)
Security Screws |
|
Автентифікація |
Local
database, RADIUS, TACACS+ |
|
Шифрування |
HTTPS:
ECC-256, ECC-384, ECC-521, RSA-1024,
RSA-2048, RSA-3072, RSA-4096,
AES-128, AES-256, CHACHA20, SHA-256,
SHA-384, HMAC
SSH: ECC-256, ECC-384, ECC-521,
RSA-2048, AES-128, AES-256, SHA-256,
SHA-384,
HMAC
SNMPv3: AES-128, SHA-256, SHA-384
Secure OP mode: HTTPS: ECC-256, ECC-384,
ECC-521, RSA-1024, RSA-2048, RSA3072,
RSA-4096, AES-128, AES-256, CHACHA20,
SHA-256, SHA-384, HMAC
Config Import/Export: AES-256, SHA-256,
HMAC |
|
Протоколи
безпеки |
HTTPS (TLS
1.2/1,3), SNMPv3,
SSHv2 |
|
Живлення
|
| Живлення |
AC
моделі:
від 100
до 240 VAC, 50/60
Hz
DC моделі: ±48
VDC (від
20 до 72
VDC, від -20
до -72 VDC) |
| Споживання |
NPort
6610-G2/6650-G2: 320 мА (макс.)
NPort 6650I-G2:
330 мА (макс.)
NPort 6650-48V-G2:
340 мА (макс.) |
|
Фізичні характеристики |
|
Корпус |
Метал
(IP30) |
| Вага |
NNPort 6610/6650-32-2AC-G2:
2.80 кг
NPort 6650I-16-2AC-G2:
2.80 кг
NPort 6610/6650-32-48V-G2:
2.62 кг |
| Розмір |
440 x 200 x
43,65 мм |

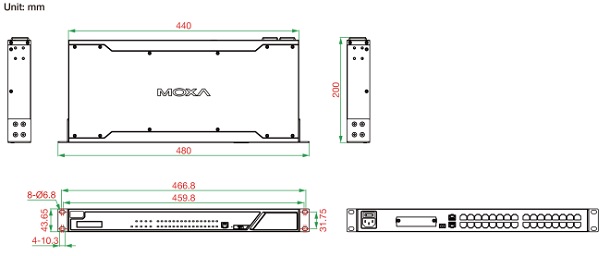

Розміри:
|
|
Встановлення |
Настільний
Монтаж в стійку 19'
(RK-43-01, входить до комплекту) |
|
Навколишнє середовище |
| Робоча температура |
Стандартні
моделі: від -10 до 60°C
Моделі з широким температурним
діапазоном: від -40 до 75°C |
| Відносна
вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 85°C |
|
Сертифікати |
| Safety |
IEC 62368-1,
UL 62368-1,
EN 62368-1 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32,
FCC Part 15B Class A |
| EMS |
IEC
61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal:
0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV (AC),
0.5 kV (DC)
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 За винятком моделей DC |
|
Traffic
Control |
NEMA TS2 |
|
Package Drop
Test |
ISTA 1A |
| Vibration |
IEC
60068-2-6 |
|
Декларації |
RoHS, CRoHS,
WEEE |
|
Інше |
|
MTBF |
NPort
6610-8-G2: 29 613 год.
NPort 6610-16-G2: 29 517 год.
NPort 6610-32-G2: 29 045 год.
NPort 6650-8-G2: 29 515 год.
NPort 6650-16-G2: 29 321 год.
NPort 6650-32-G2: 29 045 год.
NPort 6650-8-G2-T: 1 860 004 год.
NPort 6650-16-G2-T: 1 314 137 год.
NPort 6650-32-G2-T: 921 748 год.
NPort 6610-8-2AC-G2: 29 612 год.
NPort 6610-16-2AC-G2: 29 515 год.
NPort 6610-32-2AC-G2: 29 429 год.
NPort 6650-8-2AC-G2: 29 514 год.
NPort 6650-16-2AC-G2: 29 321 год.
NPort 6650-32-2AC-G2: 29 045 год.
NPort 6650-8-2AC-G2-T: 1 857 027 год.
NPort 6650-16-2AC-G2-T: 1 312 651 год.
NPort 6650-32-2AC-G2-T: 921 017 год.
NPort 6650I-8-G2: 29 446 год.
NPort 6650I-16-G2: 29 185 год.
NPort 6650I-8-G2-T: 1 620 368 год.
NPort 6650I-16-G2-T: 1 086 881 год.
NPort 6650I-8-2AC-G2: 29 445 год.
NPort 6650I-16-2AC-G2: 29 184 год.
NPort 6650I-8-2AC-G2-T: 1 618 109 год.
NPort 6650I-16-2AC-G2-T: 1 085 864 год.
NPort 6650-8-48V-G2: 29 514 год.
NPort 6650-16-48V-G2: 29 321 год.
NPort 6650-32-48V-G2: 29 045 год. |
|
Стандарти |
Telcordia
Standard SR-332
Telcordia SR-332 Issue 4 |
|
 |
Інформація для замовлення |
 |
|
|
|
Модель |
Інтерфейс Ethernet |
Кількість
Serial
портів |
Стандарти портів |
Ізоляція
Serial
портів |
Вбудовані
блоки
живлення |
Робоча
темпера-
тура |
|
NPort 6610-8-G2 |
2 x
10/100/1000M RJ45 |
8 |
RS-232 |
- |
1 |
-10 до
60°C |
|
NPort 6610-16-G2 |
2 x 10/100/1000M RJ45 |
16 |
RS-232 |
- |
1 |
-10 до
60°C |
|
NPort 6610-32-G2 |
2 x 10/100/1000M RJ45 |
32 |
RS-232 |
- |
1 |
-10 до
60°C |
|
NPort 6610-8-2AC-G2 |
2 x 10/100/1000M RJ45 |
8 |
RS-232 |
- |
2 |
-10 до
60°C |
|
NPort 6610-16-2AC-G2 |
2 x 10/100/1000M RJ45 |
16 |
RS-232 |
- |
2 |
-10 до
60°C |
|
NPort 6610-32-2AC-G2 |
2 x 10/100/1000M RJ45 |
32 |
RS-232 |
- |
2 |
-10 до
60°C |
|
NPort 6650-8-G2 |
2 x
10/100/1000M RJ45 |
8 |
RS-232/422/485 |
- |
1 |
-10 до
60°C |
|
NPort 6650-16-G2 |
2 x 10/100/1000M RJ45 |
16 |
RS-232/422/485 |
- |
1 |
-10 до
60°C |
|
NPort 6650-32-G2 |
2 x 10/100/1000M RJ45 |
32 |
RS-232/422/485 |
- |
1 |
-10 до
60°C |
|
NPort 6650-8-2AC-G2 |
2 x 10/100/1000M RJ45 |
8 |
RS-232/422/485 |
- |
2 |
10 до
60°C |
|
NPort 6650-16-2AC-G2 |
2 x 10/100/1000M RJ45 |
16 |
RS-232/422/485 |
- |
2 |
10 до
60°C |
|
NPort 6650-32-2AC-G2 |
2 x 10/100/1000M RJ45 |
32 |
RS-232/422/485 |
- |
2 |
10 до
60°C |
|
NPort 6650-8-G2-T |
2 x
10/100/1000M RJ45 |
8 |
RS-232/422/485 |
- |
1 |
-40 до
75°C |
|
NPort 6650-16-G2-T |
2 x 10/100/1000M RJ45 |
16 |
RS-232/422/485 |
- |
1 |
-40 до
75°C |
|
NPort 6650-32-G2-T |
2 x 10/100/1000M RJ45 |
32 |
RS-232/422/485 |
- |
1 |
-40 до
75°C |
|
NPort 6650-8-2AC-G2-T |
2 x 10/100/1000M RJ45 |
8 |
RS-232/422/485 |
- |
2 |
-40 до
75°C |
|
NPort 6650-16-2AC-G2-T |
2 x 10/100/1000M RJ45 |
16 |
RS-232/422/485 |
- |
2 |
-40 до
75°C |
|
NPort 6650-32-2AC-G2-T |
2 x 10/100/1000M RJ45 |
32 |
RS-232/422/485 |
- |
2 |
-40 до
75°C |
|
NPort 6650I-8-G2 |
2 x 10/100/1000M RJ45 |
8 |
RS-232/422/485 |
2кВ |
1 |
-10 до
60°C |
|
NPort 6650I-16-G2 |
2 x 10/100/1000M RJ45 |
16 |
RS-232/422/485 |
2кВ |
1 |
-10 до
60°C |
|
NPort 6650I-8-2AC-G2 |
2 x 10/100/1000M RJ45 |
8 |
RS-232/422/485 |
2кВ |
2 |
-10 до
60°C |
|
NPort 6650I-16-2AC-G2 |
2 x 10/100/1000M RJ45 |
16 |
RS-232/422/485 |
2кВ |
2 |
-10 до
60°C |
|
NPort 6650I-8-G2-T |
2 x 10/100/1000M RJ45 |
8 |
RS-232/422/485 |
2кВ |
1 |
-40 до
75°C |
|
NPort 6650I-16-G2-T |
2 x 10/100/1000M RJ45 |
16 |
RS-232/422/485 |
2кВ |
1 |
-40 до
75°C |
|
NPort 6650I-8-2AC-G2-T |
2 x 10/100/1000M RJ45 |
8 |
RS-232/422/485 |
2кВ |
2 |
-40 до
75°C |
|
NPort 6650I-16-2AC-G2-T |
2 x 10/100/1000M RJ45 |
16 |
RS-232/422/485 |
2кВ |
2 |
-40 до
75°C |
|
NPort 6650-8-48V-G2 |
2 x 10/100/1000M RJ45 |
8 |
RS-232/422/485 |
- |
1 |
-10 до
60°C |
|
NPort 6650-16-48V-G2 |
2 x 10/100/1000M RJ45 |
16 |
RS-232/422/485 |
- |
1 |
-10 до
60°C |
|
NPort 6650-32-48V-G2 |
2 x 10/100/1000M RJ45 |
32 |
RS-232/422/485 |
- |
1 |
-10 до
60°C |
|
| Додаткові
аксесуари та модулі |
| Модулі розширення (можна придбати додатково) |
|
NM-TX02-G2 |
2x10/100BaseT(x),
робоча температура від -10 до 60°C |
|
NM-TX02-G2-T |
2x10/100BaseT(x),
робоча температура від -40 до 75°C |
|
NM-FX02-M-SC-G2 |
2 x 100BaseFX, multi-mode SC, робоча
температура від -10 до 60°C |
|
NM-FX02-M-SC-G2-T |
2 x 100BaseFX, multi-mode SC, робоча
температура від -40 до 75°C |
|
NM-FX02-S-SC-G2 |
2 x 100BaseFX, single-mode SC, робоча
температура від -10 до 60°C |
|
NM-FX02-S-SC-G2-T |
2 x 100BaseFX, single-mode SC, робоча
температура від -40 до 75°C |
|
NM-SFP02-G2-T |
2 x 1000BaseSFP, робоча температура від -40
до 75°C |
|
|
|
