Особливості |
 |
|
|
 |
РКІ людино-машинний інтерфейс |
|
Підтримка
10 Mbps і 100 Mbps Ethernet |
|
Підтримка
TCP Server, TCP Client, UDP
і Real COM мод |
|
Забезпечують підключення до мережі та роблять пристрої з послідовним інтерфейсом
Internet ready |
|
15
KV ESD захист всіх сигналів |
|
|
Підтримка
web і telnet консолей |
|
Підтримка
SNMP MIB-II для
мережевого управління. |
|
|
|
|
|
Специфікації |
|
|
 Мережа |
| Ethernet |
2
x 10/100
Mbps, RJ45 |
| Захист |
Вбудований
1.5 KV magnetic
isolation |
| Послідовний інтерфейс
NPort 5610-8-DT |
| Тип
інтерфейсу |
RS-232
RJ45 |
| Кількість
портів |
8 |
| Тип
портів |
RJ45 (8-pin)
або DB9 (male) |
| Сигнали |
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
|
| Послідовний
інтерфейс NPort
5650-8-DT |
| Тип
інтерфейсу |
RS-232/422/485 |
| Кількість
портів |
8 |
| Тип
портів |
RJ45 (8-pin)
або DB9 (male)
|
| Сигнали |
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
RS-422:
Tx+, Tx-, Rx+, Rx-, GND
4 дротовим RS-485:
Tx+, Tx-, Rx+, Rx-, GND
2 дротовим
RS-485:Data+, Data-, GND
|
| Ізоляція |
2
KV (NPort 5650I-8-DT)
|
| Захист |
15 KV ESD
для всіх сигналів |
| RS-485 Data Direction |
Automatic Data Direction Control
(ADDC™) патентована технологія МОХА |
| Програмне забезпечення |
| Протоколи |
ARP, BOOTP, DHCP Client, DNS,
HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, SMTP, SNMPv1/v2c,
Telnet, TCP/IP, UDP |
| Утиліти |
NPort
Administrator для Windows |
|
Filter |
IGMP v1/v2 |
|
Windows Real COM Drivers |
Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows
Embedded CE 5.0/6.0, Windows XP Embedded |
|
Linux Real TTY Drivers |
Kernel versions: 2.4.x, 2.6.x,
3.x, 4.x, and 5.x |
|
Fixed TTY Drivers |
SCO UNIX, SCO OpenServer,
UnixWare 7, QNX 4.25, QNX 6.x, Solaris 10, FreeBSD, AIX 5.x,
HP-UX 11i, Mac OS X, macOS 10.12, macOS 10.13, macOS 10.14,
macOS 10.15s |
|
Android API |
Android 3.1.x та новіших версій |
|
MIB |
RFC1213, RFC1317 |
|
Управління часом |
SNTP |
|
Конфігурація |
Serial Console, Telnet Console,
Web Console (HTTP/HTTPS), Windows Utility |
| Комунікаційні
параметри |
| Парність |
None,
Even, Odd, Space, Mark |
| Біт
даних |
5, 6, 7, 8 |
| Стоп
біт |
1, 1.5, 2 |
| Контроль
потоку |
RTS/CTS,
XON/XOFF, DSR/DTR (тільки для
RS-232) |
| Швидкість |
від
50 bps до
921.6 Kbps |
| Розширені функції |
| |
Людино-машинний інтерфейс - РКІ і кнопки управління
Buzzer
Годинник реального часу - Real Time Clock
Таймер - сторож - Watch Dog Timer |
| Живлення і навколишнє середовище |
| Робоча
температура |
від
0 до 60°C
від -40 до 75°C - з індексом"Т" |
| Відносна вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 75°C |
| Матеріал |
сталь
0,8 мм |
| Розміри |
197
x 135.5 x 44 mm (без "вух")
229 x 135.5 x 46 mm
(з "вухами")
197 x 135.5 x 53 mm (з DIN-Rail кітом)
|
| Сертифікати |
CE:
EN55022 Class A/EN 55024
FCC: FCC Part 15 Subpart B Class A
UL: UL60950-1
TÜV: EN60950-1 |
| Живлення |
від
12 до 48 VDC |
| Вага |
NPort
5610-8-DT: 1.76 kg
NPort 5610-8-DT-J: 1.17
kg
NPort 5650-8-DT: 1.77
kg
NPort 5650I-8-DT:
1.85 kg
NPort 5650-8-DT-J: 1.71
kg |
| Споживання
|
NPort
5610-8-DT: 621 mA при 12V, 140 mA при 48V
NPort 5610-8-DT-J: 621 mA
при 12V, 140 mA при 48V
NPort 5650-8-DT: 580 mA
при 12V, 156 mA при 48V
NPort 5650I-8-DT: 1066 mA
при 12V, 200 mA при 48V
NPort 5650-8-DT-J: 580 mA
при 12V, 156 mA при 48V
|
| Сертифікати
|
CE: EN55022 Class
A/EN55024
FCC: FCC Part 15 Subpart B, Class A
UL: UL60950-1
TÜV: EN60950-1
|
|
Інформація для замовлення |
|
|
|
 Звичайне температурне виконання (від
0 до 60°C) |
| NPort 5610-8-DT
|
8-портовий
RS-232 сервер пристроїв, DB9 з'єднувач,
настільна
модель
|
| NPort
5610-8-DT-J
|
8-портовий
RS-232 сервер пристроїв, RJ45 з'єднувач,
настільна
модель
|
|
NPort 5650-8-DT |
8-портовий
RS-232/422/485 сервер пристроїв,
12-48 VDC, настільна модель
|
|
NPort
5650-8-DT-J
|
8-портовий
RS-232/422/485 сервер пристроїв,
RJ45 з'єднувач,
12-48 VDC, настільна
модель
|
|
NPort
5650I-8-DT
|
8-портовий
RS-232/422/485 сервер пристроїв,
DB9 з'єднувач,
12-48 VDC, 2 KV isolation, настільна
модель
|
|
Розширене температурне виконання (від
-40 до 75°C) |
| NPort 5610-8-DT-T
|
8-портовий
RS-232 сервер пристроїв, DB9 з'єднувач,
настільна
модель, робоча температура
від -40 до 75°C
|
|
NPort 5650-8-DT-T |
8-портовий
RS-232/422/485 сервер пристроїв,
12-48 VDC, настільна модель,
робоча температура від -40 до 75°C
|
|
NPort
5650I-8-DT-T
|
8-портовий
RS-232/422/485 сервер пристроїв,
DB9 з'єднувач, 12-48 VDC,
2 KV isolation, настільна
модель. робоча
температура від -40 до 75°C
|
|
Також поставляється
|
- Посібник зі швидкого встановлення (Quick
Installation Guide)
- Кабель Ethernet, RJ45
- адаптер живлення і
Wall-mounting Kit
|
| Додаткове приладдя
|
| CBL-RJ45M9-150 |
RJ45 8-pin в DB9 Male кабель, 150 cm
|
| CBL-RJ45F9-150 |
RJ45
8-pin в DB9 Female кабель, 150 cm
|
| CBL-RJ45M25-150 |
RJ45
8-pin в DB25 Male кабель, 150 cm
|
| CBL-RJ45F25-150 |
RJ45
8-pin в DB25 Female кабель, 150 cm
|
| DK-35A |
DIN-Rail
Kit (35 mm)
|
| NP21101 |
DB25(M)
в DB9(F) RS-232 кабель, 30 cm
|
|
|
|
|

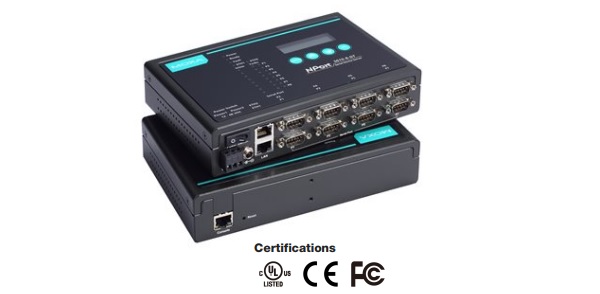

Серія NPort 5660-DT-8 забезпечує зручний і простий шлях підключення до 8 пристроїв з послідовним інтерфейсом RS-232/422/485 до Ethernet мереж для побудови індустріальних мереж управління. Ці пристрої захистять ваші інвестиції в апаратну частину і забезпечать майбутню можливість мережевої масштабованості. Ви зможете також централізувати управління послідовними пристроями і керувати через мережу.
NPort 5650-8-DT підтримує 1 KΩ і 150 KΩ навантажувальні резистори і 120Ω термінуючі резистори. У деяких критичних середовищах термінуючі резистори необхідні для запобігання відбиванню послідовних сигналів. При використанні термінуючих резисторів, також важливо правильно встановлювати 1 KΩ або 150 KΩ резистори для запобігання спотворенню електричних сигналів. Наявність необхідних резисторів забезпечує NPort 5650-8-DT узгодження для кожного з послідовних портів.
