 МОХА ioLogik 4000 - мережевий модульний Ethernet сервер введення/виведення
Ethernet I/O Solutions for Data Acquisition and Control

- Дистанційний збір даних з сенсорів і управління
   введенням-виведенням через Ethernet, RS-485
- Ряд цифрових і аналогових модулів введення-виведення для
   MOXA ioLogik 4000
- Масштабована платформа MOXA ioLogik 4000 - до 32 модулів
   (512 DIO - цифрових точок або 128 аналогових каналів)
- Модульний стандарт для швидкої зміни і простої експлуатації
- Підтримка стандарту Modbus/TCP/RTU/ASCII, сумісність з
   більшістю SCADA програмного забезпечення.
- Прості у використанні DLL бібліотеки програмування
   для користувачів MOXA ioLogik 4000

   МОХА ioLogik 4000 призначений для зчитування даних з сенсорів, статусу ввімк/вимк пристроїв і дистанційного керування ввімк/вимк цих пристроїв через Ethernet або RS-485/232 інтерфейс з головного комп'ютера або PLC контролера. Підтримка стандартного протоколу Modbus робить MOXA ioLogik 4000 сумісним з більшістю SCADA програмного забезпечення, як наприклад, Intellution iFix, Wonderware, і Labview.

Об'єднайте реальний світ і цифровий світ

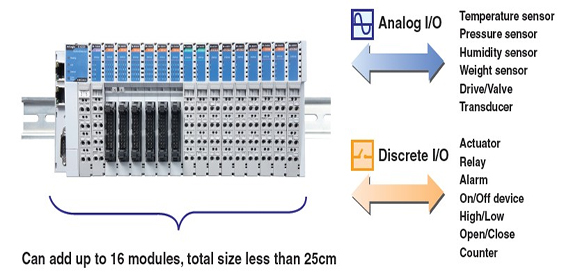

   MOXA ioLogik 4000 - Ethernet сервер введення/виведення - обслуговує різні сенсори, електричні, електронні та механічні пристрої - пристрої вимірювання температури, вологості, датчики світла, вимірювачі тиску, послідовні пристрої і т.п. і дозволяє додаткам керувати з єдиного комп'ютера через стандартні Ethernet мережі і Internet.
   MOXA ioLogik 4000 також підтримує функції традиційного RS-485 дистанційного сервера введення/виведення, який може працювати з існуючими додатками з використанням бездротових серверів пристроїв серії MOXA NPort. Ви можете з'єднати сенсори і різні пристрої також через бездротову мережу.


Детальніше про MOXA ioLogik 4000

 Особливості
Дистанційний збір даних з сенсорів і управління введенням/виведенням (I/O) через Ethernet або RS-485
Великий набір цифрових і аналогових модулів введення/виведення
Розширювана модульна конструкція, що дозволяє встановити до 32 модулів
(512 DIO - цифрових точок або 128 аналогових каналів)

Модульність забезпечує швидку заміну та обслуговування
Підтримка стандарту Modbus/TCP/RTU/ASCII і сумісність з більшістю SCADA програмного забезпечення
Прості у використанні DLL бібліотеки для полегшення програмування

 Специфікації
Мережа
Мережевий адаптор
(Network Adapter)
Ethernet і RS-485, RS-232 мережевий адаптор підтримує стандартний Modbus протокол
Цифрові входи
(Digital Input)
Модуль цифрових входів підтримує 24 VDC, 48 VDC, 110 VAC/230 VAC
Цифрові виходи
(Digital Output)
Модуль цифрових виходів підтримує 24 VDC, 110 VAC/240 VAC
Аналогові входи
(Analog Input)
Модуль аналогових входів підтримує
від 0 до 20 mA, від 4 до 20 mA, від 0 до 10V, +/-10V і від 0 до 5V
Аналогові виходи
(Analog Output)
Модуль аналогових виходів підтримує
від 0 до 20 mA, від 4 до 20 mA, від 0 до 10V, +/-10V і від 0 до 5V
Температурні модулі
(Temperature Modules)
Модулі температури підтримують
RTD, термопари
Системні модулі
(System Modules)
Забезпечує системне живлення
Аксесуари
Accessories)
Знімні термінальні блоки і пластикові етикетки
 Інформація для замовлення
Увага: У зв'язку із завершенням з 29 травня 2009 року випуску окремих модулів для ioLogik 4000, MOXA буде поставляти нові - більш сучасні модулі для цієї серії.
Відповідність попередніх (тих, знімаються з виробництва) і нових модулів для серії ioLogik 4000 можна подивитися на сторінці:
http://www.ukr.moxa.com.ua/2009/News/new-moxa-ioLogik-2009.htm
Мережевий адаптор
NA-4010 Ethernet Мережевий адаптор (Network Adapter), Modbus/TCP
NA-4020 RS-485 Мережевий адаптор (Network Adapter), Modbus/RTU
NA-4021 RS-232 Мережевий адаптор (Network Adapter), Modbus/RTU
Цифрові входи
  4/8 каналів 24/48 VDC, цифрові модулі входу
M-1400 4 цифрових входи, sink, 24 VDC, RTB
Знімаються з виробництва з 29.05.009
M-1401 4 цифрових входи, source, 24 VDC, RTB
Знімаються з виробництва з 29.05.009
M-1800 8 цифрових входів, sink, 24 VDC, RTB
M-1801 8 цифрових входів source, 24 VDC, RTB
M-1410 4 цифрових входи, sink, 48 VDC, RTB
Знімаються з виробництва з 29.05.009
M-1411 4 цифрових входи, source, 48 VDC, RTB
Знімаються з виробництва з 29.05.009
  16 каналів 24 VDC, цифрові модулі входу
M-1600 16 цифрових входів, sink, 24 VDC, 20 pins
M-1601 16 цифрових входів, source, 24 VDC, 20 pins
  4 канали 110V/240 VAC, цифрові модулі входу
M-1450 4 цифрових входи, 110 VAC, RTB
M-1451 4 цифрових входи, 240 VAC, RTB
Цифрові виходи
  4/8 каналів 24/48 VDC, цифрові модулі виходу
M-2400 4 цифрових виходи, sink, MOSFET, 24 VDC, 0.5A, RTB
Знімаються з виробництва з 29.05.009
M-2401 4 цифрових виходи, source, MOSFET, 24 VDC, 0.5A, RTB
Знімаються з виробництва з 29.05.009
M-2800 8 цифрових виходів, sink, MOSFET, 24 VDC, 0.5A, RTB
M-2801 8 цифрових виходів, source, MOSFET, 24 VDC, 0.5A , RTB
  4 канали, цифрові модулі виходу з самодіагностикою
M-2402 4 цифрових виходи, sink, MOSFET, Самодіагностика,
24 VDC, 0.5A, RTB
Знімаються з виробництва з 29.05.009
M-2403 4 цифрових виходи, source, MOSFET, Самодіагностика,
24 VDC, 0.5A, RTB
Знімаються з виробництва з 29.05.009
M-2404 4 цифрових виходи, sink, MOSFET, Самодіагностика,
24 VDC, 2.0A, RTB
Знімаються з виробництва з 29.05.009
M-2405 4 цифрових виходи, source, MOSFET, Самодіагностика,
24 VDC, 2.0A, RTB
Знімаються з виробництва з 29.05.009
  16 каналів, цифрові модулі виходу
M-2600 16 цифрових виходів, sink, MOSFET, 24 VDC, 0.3A, 20 pins
M-2601 16 цифрових виходів, source, MOSFET, 24 VDC, 0.3A, 20 pins
  2 канальні, релейні виходи
M-2250 2 цифрових виходи, релейний, 24 VDC/230 VAC, 2.0A, RTB
Знімаються з виробництва з 29.05.009
M-2254 2 цифрових виходи, Triac, від 12 до 125 VAC, 0.5A, RTB
Знімаються з виробництва з 29.05.009
Аналогові входи
  Звичайна роздільна здатність
M-3400 4 аналогових входи, струмові, 0 до 20 mA, 12-bit, RTB
Знімаються з виробництва з 29.05.009
M-3402 4 аналогових входи, струмові, від 4 до 20 mA, 12-bit, RTB
Знімаються з виробництва з 29.05.009
M-3410 4 аналогових входи, напруги, від 0 до 10V, 12-bit, RTB
Знімаються з виробництва з 29.05.009
M-3412 4 аналогових входи, напруги, від -10 до 10V, 12-bit, RTB
Знімаються з виробництва з 29.05.009
M-3414 4 аналогових входи, напруги, від 0 до 5V, single-ended, 12-bit, RTB
Знімаються з виробництва з 29.05.009
  Висока роздільна здатність
M-3401 4 аналогових входи, струмові, від 0 до 20 mA, 14-bit, RTB
Знімаються з виробництва з 29.05.009
M-3403 4 аналогових входи, струмові, від 4 до 20 mA, 14-bit, RTB
Знімаються з виробництва з 29.05.009
M-3411 4  аналогових входи, напруги, від 0 до 10V, 14-bit, RTB
Знімаються з виробництва з 29.05.009
M-3413 4  аналогових входи, напруги, від -10 до 10V, 14-bit, RTB
Знімаються з виробництва з 29.05.009
M-3415 4  аналогових входи, напруги, від 0 до 5V, single-ended, 14-bit, RTB
Знімаються з виробництва з 29.05.009
Аналогові виходи
M-4201 2 аналогових виходи, струмові, від 0 до 20 mA, 12-bit, RTB
Знімаються з виробництва з 29.05.009
M-4202 2 аналогових виходи, струмові, від 4 до 20 mA, 12-bit, RTB
Знімаються з виробництва з 29.05.009
M-4210 2 аналогових виходи, напруги, від 0 до 10V, 12-bit, RTB
Знімаються з виробництва з 29.05.009
M-4211 2 аналогових виходи, напруги, від -10 до 10V, 12-bit, RTB
Знімаються з виробництва з 29.05.009
M-4212 2 аналогових виходи, напруги, від 0 до 5V, 12-bit, RTB
Знімаються з виробництва з 29.05.009
Температурні модулі
M-6200 2 аналогових входи, RTD:PT100, JPT100, RTB
M-6201 2 аналогових входи, Термопара: 30 mV (1 µV/bit) , RTB
Системні модулі
M-7001 Системныий блок живлення, 1.0A/5 VDC
M-7002 Field power distributor, 10A (24/48 VDC, 110/220 VAC)
M-7803 Розподільник потенціалів, 8-канальний, Shield signal
Знімаються з виробництва з 29.05.009
M-7804 Розподільник потенціалів, 8-канальний, 0 VDC
M-7805 Розподільник потенціалів, 8-канальний, 24 VDC
M-7806 Розподільник потенціалів, 4-канальний /24 VDC, 4-канали/0 VDC
Знімаються з виробництва з 29.05.009
Аксесуари
M-8001-PK Знімні термінальні блоки, 9 шт в упаковці
M-8003 Маркери з цифрами від 0 до 9, білого кольору, 100 шт
M-8004 Пусті маркери, 100 шт
