Індустріальні Firewall / VPN маршрутизатори безпеки
|

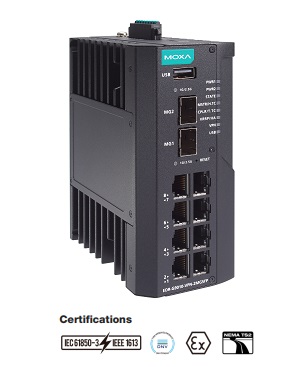

Серія EDR-G9010 |
Індустріальний
багатопортовий Gigabit маршрутизатор безпеки,
8 ГБіт мідній Ethernet +
2 ГБіт Eth.SFP |
 |
Індустріальний
багатопортовий Gigabit маршрутизатор
безпеки |
 |
|
 |
Серія EDR-G9010 — це високоінтегрований промисловий багатопортовий захищений
маршрутизатор із брандмауером/NAT/VPN
та керованими функціями комутатора рівня 2. Ці пристрої
розроблені для додатків безпеки на основі Ethernet у критичних
мережах дистанційного керування або моніторингу. Ці безпечні
маршрутизатори забезпечують електронний периметр безпеки для
захисту критичних кіберактивів, включаючи підстанції в
енергетичних установках, системи насосно-очисних систем на
водних станціях, розподілені системи керування в нафтогазових
додатках і системи PLC/SCADA в автоматизації заводів. |
Захист від шкідливих загроз за допомогою розширених функцій
кібербезпеки
:
Вбудований брандмауер серії EDR-G9010 використовує
правила політики для контролю мережевого трафіку між довіреними
зонами, тоді як трансляція мережевих адрес (NAT) захищає внутрішню
мережу від несанкціонованого доступу з боку зовнішніх хостів.
Функція віртуальної приватної мережі (VPN) додатково надає
користувачам безпечні комунікаційні тунелі під час доступу до
приватної мережі з загальнодоступного Інтернету. Щоб захистити ваші
активи OT від кібератак, серія EDR-G9010 підтримує глибоку перевірку
пакетів (DPI) для перевірки частини даних мережевих пакетів для
різних протоколів, специфічних для OT.
Просте
налаштування за допомогою зручного інтерфейсу та швидких налаштувань
«Швидкі налаштування типу інтерфейсу» серії EDR-G9010 надають
користувачам простий спосіб налаштувати порти WAN, LAN та Bridge для
функціональності маршрутизації всього за чотири кроки. Крім того,
функція «Профіль швидкої автоматизації» дає інженерам простий спосіб
налаштувати функцію фільтрації брандмауера для загальних протоколів
автоматизації, включаючи EtherNet/IP, Modbus TCP, EtherCAT,
FOUNDATION Fieldbus і PROFINET.
Промисловий дизайн для забезпечення безперебійного підключення до
мережі
Міцне
обладнання серії EDR-G9010 робить ці безпечні маршрутизатори
ідеальними для суворих промислових умов, зокрема широкотемпературні
моделі, які створені для надійної роботи в небезпечних умовах та при
екстремальних температурах від -40 до 75°C. Крім того, серія
EDR-G9010 підтримує комплексні механізми резервування рівня 2 і
рівня 3, щоб гарантувати, що ваша мережа завжди залишатиметься
підключеною.
|
Особливості |
|
|
|
|
- "Все-в-одному" - Firewall / NAT / VPN / маршрутизатор
з портами 10 ГБит
- Захищений тунель віддаленого доступу з VPN
- Брандмауер із збереженням стану,
захищає критичні активи
- Аналіз даних
промислового протоколу за допомогою
технології глибокої перевірки пакетів (DPI).
- Просте налаштування мережі за допомогою
трансляції мережевих адрес (NAT)
- Протокол RSTP/Turbo
Ring покращує резервування мережі
- Функції безпеки на основі
IEC 62443/NERC CIP
- Підтримує безпечне
завантаження для перевірки цілісності
системи
- Перевірка
налаштування брандмауера за допомогою
інтелектуальної функції SettingCheck
- Модель з розширеним температурним діапазоном, яка надійно працює
від -40 до 75°C.
|
| |
|
|
|
|
Специфікації |
|
 Інтерфейс
введення/виведення |
|
Контактні канали сигналізації |
Резистивне навантаження:1 A @ 24
VDC |
|
Кнопки |
Кнопка скидання
"Reset" |
|
Цифрові вхідні канали |
+13 до +30 В для стану 1
-30 до +3 В для стану 0
Макс. вхідний струм: 8 мА |
| Інтерфейс
Ethernet |
|
Порти 10/100/1000BaseT(X) (роз'єм
RJ45) |
8 |
|
Слоти 1000BaseSFP |
2 |
|
Стандарти |
IEEE 802.1Q for VLAN Tagging
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
Static Port Trunk
IEEE 802.3u for 100BaseT(X)
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX |
| Функції
програмного забезпечення Ethernet |
|
Переадресація
мовлення |
IP directed broadcast, broadcast
forwarding |
|
Управління |
Back Pressure Flow Control, DDNS,
DHCP Server/Client, Web Console (HTTP/HTTPS),
LLDP, QoS/CoS/ToS, SNMPv1/v2c/v3, Telnet, TFTP,
HTTPS, SSH |
|
Протоколи резервування |
RSTP, STP, Turbo Ring v2 |
|
Маршрутизація |
Пропускна здатність: 350 тис.
пакетів в секунду (макс. 1500 Мбіт/с) |
|
Таблиця маршрутизації |
Макс. Правила маршрутизації 4K |
|
Одночасні підключення |
Макс. 400K |
|
Підключення за секунду |
Макс. 20K |
|
Резервування
маршрутизації |
VRRP |
|
Безпека |
Secure Boot, IPsec, L2TP
(server), RADIUS, Trust access control |
|
Управління часом |
NTP Server/Client, SNTP |
|
Одноадресна маршрутизація |
OSPF, RIPV1/V2, Static Route |
|
Багатоадресна маршрутизація |
Static Route |
|
Фільтр |
IGMP v1/v2/v3 |
| Властивості
комутатора |
|
Діапазон VLAN
ID |
VID 1 до 4094 |
|
Макс. Кількість
мереж VLAN |
16 |
|
Групи IGMP |
256 |
| LED
інтерфейс |
|
LED
індикатори |
PWR1, PWR2, STATE, MSTR/H.TC,
CPLR/T.TC, VRRP/HA, VPN, USB |
| Захист
від DoS і DDoS |
|
Технологія |
ARP-Flood, FIN
Scan, ICMP-Death, NEWWithout-SYN Scan, NMAP-ID Scan,
NMAPXmas Scan, Null Scan, SYN/FIN Scan, SYN/RST Scan, SYN-Flood,
Xmas Scan |
| Брандмауер |
|
Фільтр |
DDoS, протоколи Ethernet, ICMP,
IP-адреса, MAC-адреса, порти |
|
Профілі швидкої автоматизації |
DNP, EtherCAT, EtherNet/IP,
FOUNDATION Fieldbus, FTP, HTTP, IEC 60870-104, IPsec, L2TP,
LonWorks, Modbus TCP, PPTP, PROFINET, RADIUS, SSH, Telnet |
|
Контроль стану |
Брандмауер маршрутизатора
Прозорий (мостовий) брандмауер |
|
Глибока перевірка пакетів |
Modbus TCP
Modbus UDP
DNP3
IEC 60870-5-104
IEC 61850 MMS
Додаткові протоколи підтримуватимуться через майбутні
оновлення мікропрограми |
|
Пропускна здатність |
Макс. 350 тис. пакетів в секунду
(макс. 1500 Мбіт/с) |
| IPsec
VPN |
|
Аутентифікація |
MD5 and SHA (SHA-256)
RSA (key size: 1024-bit, 2048-bit)
X.509 v3 certificate |
|
Одночасні тунелі VPN |
Макс. 250 IPsec VPN-тунелів |
|
Шифрування |
DES, 3DES, AES-128, AES-192,
AES-256 |
|
Протоколи |
IPsec, L2TP (server), PPTP (client) |
|
Пропускна здатність |
Макс. 300 Мбіт/с (Умови:
AES-256, SHA-256) |
| Брандмауер
у режимі реального часу / журнал подій VPN |
|
Тип події |
MFirewall event, VPN event |
|
Media |
Local storage, SNMP Trap, Syslog
server |
| NAT |
|
Особливості |
1-to-1, N-to-1, Port forwarding |
| Послідовний
інтерфейс |
|
Консольний порт |
RS-232 (TxD, RxD, GND), 3-pin
(115200, n, 8, 1) |
|
Роз'єм |
USB Type-C |
| Живлення |
| Вхідна
напруга |
12/24/48 VDC (DNV-сертифікований
для 24 VDC) |
| Струм |
1.51 A @ 12 VDC
0.70 A @ 24 VDC
0.35 A @ 48 VDC |
| Підключення |
Термінальний
блок |
| Захист
від неправильноє полярності |
Так |
Розміри:
 |
| Механічні |
| Корпус |
металевий корпус |
| Розміри |
58 x 135 x 105
мм |
| Вага |
1030
г |
| Установка |
DIN-Rail,
настінне кріплення (опціонально) |
| Навколишнє
середовище |
| Робоча
температура |
від
-10 до 60°C
стандартні моделі,
від -40 до 75°C
моделі з розширеним температурним діапазоном (з індексом "T") |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без конденсата) |
| Стандарти
та сертифікати |
| Safety |
UL 62368-1 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV;
Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
Залізниця |
EN 50121-4 |
|
Контроль дорожнього руху |
NEMA TS2 |
|
Морський |
IEC
60945, DNV |
|
Електропідстанція |
IEEE 1613, IEC 61850-3
Edition 2.0 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Vibration |
IEC 60068-2-6 |
| Час напрацювання на відмову
MTBF |
| Час |
1 080 807
годин |
| База
даних |
Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
|
EDR-G9010-VPN-2MGSFP |
Індустріальний
багатопортовий Gigabit маршрутизатор безпеки, 8 ГБіт мідній
Ethernet + 2 ГБіт Eth.SFP , робоча температура від -10 до 60°C |
|
EDR-G9010-VPN-2MGSFP-T |
Індустріальний Gigabit
маршрутизатор безпеки, 8 ГБіт мідній Ethernet +
2 ГБіт Eth.SFP , робоча температура від -40 до 75°C |
| Додатково: |
Кріплення:
|
WK-35-01 |
Комплект для настінного монтажу
з 2 пластинами (35 x 44 x 2,5 мм) і 6 гвинтами |
|
|
Gigabit Ethernet
модулі, SFP-1G |
|
Моделі з робочою
температурою від 0 до 60°C |
|
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від 0 до 60°C |
|
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від 0 до 60°C |
|
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від 0 до 60°C |
|
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура
від 0 до 60°C |
|
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура
від 0 до 60°C |
|
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
| Моделі
з робочою температурою від -40 до 85°C |
|
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від -40 до 85°C |
|
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від -40 до 85°C |
|
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
| Fast Ethernet
модулі,
SFP-1FE |
| SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km,
робоча температура від -40
до 85°C |
| SFP-1FESLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 40
km,
робоча температура від
-40
до 85°C |
| SFP-1FELLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 80
km,
робоча температура від
-40
до 85°C |
|
|
|
|
|
