Fieldbus
рішення: Серія
MGate 5111
Однопортові
шлюзи Modbus/PROFINET/EtherNet/IP в PROFIBUS slave
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою
| Відправити запит
|
Однопортові
шлюзи Modbus/PROFINET/EtherNet/IP в PROFIBUS slave |
|
|
|

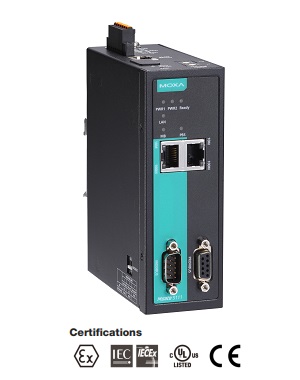

Індустріальні Ethernet-шлюзи MGate 5111 призначені для перетворення даних між протоколами Modbus RTU / ASCII / TCP, EtherNet / IP, PROFINET і PROFIBUS. Всі моделі мають міцний металевий корпус, монтуються на DIN-рейку і мають вбудовану ізоляцію послідовних портів. Modbus є одним з найбільш широко використовуваних протоколів промислового зв'язку, а EtherNet / IP, PROFINET і PROFIBUS зазвичай використовуються в автоматизації виробництва і автоматизації процесів. MGate 5111 підтримує як ведучий, так і ведений (master / slave) режими Modbus RTU / ASCII / TCP, тому можна легко підключити пристрій Modbus до ПЛК PROFIBUS або DCS, наприклад, до ПЛК Siemens. Для систем інтеграції MGate 5111 може підключатися до систем PLC / SCADA EtherNet / IP, таких як ПЛК Rockwell Automation, до систем PLC / DCS PROFIBUS або новою системою PLC Siemens, яка підтримує PROFINET до існуючої системи PROFIBUS.
|
Шлюзи MGate 5111 призначені для легкої конфігурації і швидкого обслуговування. Зручна веб-консоль може використовуватися для реалізації задач віддаленого обслуговування, а інтерфейс майстра налаштування користувача (wizard UI) дозволяє швидко налаштувати шлюз. Повний набір інструментів усунення неполадок скорочує час конфігурації і час простою системи. Надійна конструкція підходить для промислових застосувань, таких як автоматизація виробництва, енергетика, нафтова і газова промисловість, автоматизація фільтрації стічних вод та інші галузі автоматизації процесів.
Проста
конфігурація
Шлюз MGate 5111 має дружній інтерфейс користувача, який дозволяє швидко налаштувати процедури перетворення протоколів для більшості додатків. За допомогою Quick Setup ви можете легко отримати доступ до режимів перетворення протоколу і завершити налаштування в кілька етапів. MGate 5111 підтримує веб-консоль і Telnet консоль для віддаленого обслуговування. Функції шифрування, включаючи HTTPS і SSH, підтримуються для забезпечення кращої мережевої безпеки. Крім того, для реєстрації з'єднань і подій обслуговування Modbus передбачені функції журналу, користувачі можуть віддалено переглядати дані журналу
через веб-консоль.
Різноманітність функцій обслуговування
MGate 5111 підтримує протокол діагностики та моніторингу трафіку для зручного усунення неполадок, особливо на етапі установки. Проблеми зв'язку, викликані невірними параметрами програмного забезпечення, такі як ідентифікатори ведених пристроїв і регістри, або невірні конфігурації команд, можуть бути виявлені за допомогою протоколу Diagnostation and Traffic Monitor, який дозволяє захоплювати і перевіряти дані, щоб легко визначити причини помилок. Шлюзи MGate 5111 також підтримують функції контролю стану і захисту від збоїв. Функція моніторингу стану повідомляє систему PLC / DCS / SCADA, коли пристрій Modbus відключається або не відповідає і, в цьому випадку, процес PLC / DCS отримує статус кожного кінцевого пристрою, а потім видає аварійні сигнали для повідомлення операторів. Коли кабель PROFIBUS від'єднується, функція захисту від збою виконує дії на кінцевих пристроях, наперед заданим значенням, визначеним користувачем.
|
Особливості |
|
° |
Підтримка PROFIBUS DP V0
slave |
° |
Підтримка Modbus RTU / ASCII / TCP master
або slave |
° |
Підтримка EtherNet/IP adapter or PROFINET IO device |
° |
Вбудований моніторинг трафіку / діагностика / моніторинг стану і захист від збоїв |
° |
Вбудоване Ethernet-каскадування для спрощення проводки |
° |
Резервовані здвоєні входи живлення по постійному струму і релейний вихід |
° |
MicroSD карта для резервного копіювання / дублювання конфігурації і журналу подій |
° |
Послідовний порт з ізоляцією
2 кВ |
° |
Моделі з розширеним температурним діапазоном від
-40 до 75°C |
° |
Функції безпеки на базі
IEC-62443 |
|
Специфікації |
|
|
°
Індустріальні протоколи |
Протокол |
PROFIBUS, Modbus
RTU/ASCII/TCP, PROFINET, EtherNet/IP |
Перетворення протоколів |
• Modbus RTU/ASCII (Master/Slave)
в PROFIBUS slave
• Modbus TCP (Client/Server) в PROFIBUS slave
• EtherNet/IP (Adapter) в PROFIBUS slave
• PROFINET (IO Device) в PROFIBUS slave |
°
Ethernet інтерфейс |
Протокол |
Modbus TCP (Client/Server), PROFINET (IO device), EtherNet/IP (Adapter) |
Число
портів |
2 (1
IP, використовується для каскадування) |
Швидкість |
10/100
Mbps, Auto MDI/MDIX |
З'єднувач |
8-pin RJ45 |
Magnetic Isolation Protection |
1.5 KV
вбудована |
° PROFIBUS
інтерфейс |
Протоколол |
PROFIBUS DP-V0 Slave |
Число
портів |
1 |
Швидкість |
від
9000 bps до 12 Mbps |
З'єднувач |
DB9 female |
Захист |
2KV
вбудований |
Кільцевий
перемикач |
Для установки PROFIBUS адрес 0-99 (адреси 100-125 підтримуються за допомогою перемикача
SW) |
° Modbus Serial
інтерфейс |
Протокол |
Modbus
RTU/ASCII (Master/Slave) |
Число
портів |
1 |
Інтерфейс |
RS-232/422/485
програмно обираний |
З'єднувач |
DB9 male |
Захист |
2
KV |
RS-485 Data Direction Control |
ADDC® (automatic data direction control) |
Pull
High/Low резистори для RS-485 |
1 KΩ, 150 KΩ |
Термінатори для RS-485 |
120 Ω |
Біти
даних |
8 |
Стоп
біти |
1, 2 |
Управління потоком |
RTS/CTS, DTR/DSR (RS-232
тільки) |
Паритет |
None, Even, Odd, Space, Mark |
Швидкість |
від
50 bps до 921.6 Kbps |
° Modbus Serial
сигнали |
RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-4w |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-2w |
Data+, Data-, GND |
° Modbus
TCP інтерфейс |
Протокол |
Modbus TCP
client/server |
Підтримувані
функції |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
Максимальне
число команд |
• MGate
як Modbus TCP Client: 32
• MGate як Modbus TCP Server: 16 |
Максимальний
розмір вхідних - вихідних даних |
Вхід:
2048 bytes, Вихід: 2048 bytes |
°
EtherNet/IP інтерфейс |
Клас |
Adapter |
Підтримувані CIP об'єкти |
Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port |
Максимальне
число з'єднань |
• MGate
як Adapter:
1 з'єднання для читання/запису
1 з'єднання тільки для читання
• Максимальний розмір вхідних - вихідних даних:
Вхід: 496 bytes,
Вихід: 496
bytes |
°
PROFINET інтерфейс |
Протокол |
PROFINET RT IO Device |
Пам'ять |
Вхід:
512 bytes,
Вихід: 512 bytes |
Максимальне
число з'єднань |
1
майстер з'єднання |
°
Програмне забезпечення |
Підтримка |
MXview, MXconfig |
Опції
конфігурації |
Web
Console |
Утиліти |
Device Search Utility (DSU) for Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
Протоколи |
Network Protocols TCP/IP, UDP, HTTP, HTTPS, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2c, v3), MIB-II, ARP, Telnet, SSH |
°
Фізичні характеристики |
Матеріал
корпусу |
SECC
листовий метал IP30 |
Вага |
589 г |
Установка |
на DIN
напрямну |
Розміри |
45.8 x 105 x 134
mm |
|
°
Навколишнє середовище |
Робоча температура |
від 0 до 60°C -
стандартна модель від -40 до 75°C - Т-модель |
Температура
зберігання |
від
-40 до 85°C |
Відносна вологість |
від 5 до 95% RH |
°
Живлення |
Вхідна
напруга |
від 12 до 48VDC |
Споживання |
• 460 mA @ 12 VDC
• 221 mA @ 24 VDC
• 121 mA @ 48 VDC |
З'єднувач |
термінальний блок |
°
Сертифікати |
Safety |
UL 60950-1, EN 60950-1 |
EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF: 30 A/m |
EMC |
EN 61000-6-2/6-4 |
EMI |
CISPR 22, FCC Part 15B Class A |
Shock |
IEC 60068-2-27 |
Freefall |
IEC 60068-2-23 |
Vibration |
IEC 60068-2-6, IEC 60068-2-64 |
°
Напрацювання на відмову |
MTBF (mean time between failures) |
718,131
годин |
|
Інформація для замовлення |
|
|
MGate
5111 |
Однопортовий шлюз Modbus/PROFINET/EtherNet/IP в PROFIBUS slave, живлення 12-48 VDC, робоча
температура від 0 до 60°C |
MGate
5111-T |
Однопортовий шлюз Modbus/PROFINET/EtherNet/IP в PROFIBUS slave, живлення 12-48 VDC, робоча
температура від -40 до 75°C |
|
