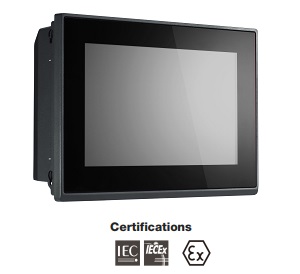

Серія
MPC-2070
7-дюймові
промислові безвентиляторні панельні комп’ютери
|
Панельний комп'ютер на базі процесора
Intel(R) |
|
|
7-дюймові панельні комп'ютери MPC-2070 з процесором Intel® Atom ™ серії E3800 забезпечують надійну платформу з широкими можливостями для використання в промислових середовищах. Завдяки наявності двох програмно обираних послідовних портів RS-232/422/485 і двох Gigabit Ethernet портів, панельні комп'ютери серії MPC-2070 підтримують широкий спектр послідовних інтерфейсів, а також високошвидкісний IT-зв'язок з резервуванням мережі.
Панельні комп'ютери серії MPC-2070 спроектовані з широким робочим температурним діапазоном від -40 до 70°C і оснащені безвентиляторним
обтічним корпусом, призначеним для високоефективного розсіювання
тепла, що робить їх однією з найнадійніших промислових платформ для
експлуатації в жорстких умовах, таких як нафтові та газові родовища,
або бурові платформи.
|
|
MPC-2070 також оснащений РК-панеллю яскравістю 1000 ніт для роботи в умовах яскравого освітлення (наприклад, підсвічування від прожекторів), зручні для перенесення, мають
мультитач екран, що забезпечує відмінний користувачеві інтерфейс для додатків, які працюють на відкритому повітрі.
Microsoft Azure сертифікована для IoT
Серія MPC-2070 сертифікована Microsoft Azure для IoT. Вона може використовувати базову конфігурацію Microsoft і була протестована для спільної роботи зі службами Microsoft Azure IOT для промислових додатків
IoT.
|
|
Особливості |
|
|
|
|
|
7-дюймові панельні комп'ютери |
|
Intel® Atom™ Processor E3826 1.46GHz |
|
Широкий робочий температурний діапазон від
-40 до 70 °C |
|
Оснащений РК-панеллю яскравістю 1000 ніт для роботи в умовах яскравого освітлення |
|
Мультитач
екран |
|
2 RS-232/422/485 serial
порти |
|
9
- 36 VDC живлення |
|
Специфікації |
|
Апаратна
частина |
Процесор |
Intel® Atom™ Processor E3826, Dual Core, 1.46 GHz |
Розширення пам'яті |
CFast x 1
слот
SD слот x1, роз'єм SD 3.0 (SDHC/SDXC) |
DRAM |
4 GB DDR3L |
ОС |
MPC-2070-E2-T/MPC-2070-E2-LB-T: ОС
попередньо не встановлена
MPC-2070-E2-T-W7E/MPC-2070-E2-LB-T-W7E: ОС попередньо встановлена |
Підтримувана ОС |
Windows 7 Pro for Embedded Systems
Windows Embedded Standard 7 (WS7P) 64-bit
Windows 10 Pro 64-bit
Windows 10 Embedded IoT Ent 2016 LTSB Entry 64-bit
Linux Debian 9 |
USB |
2
х USB 2.0 хости, Type A з'єднувач |
Дисплей |
Розмір
панелі |
7-дюймів
|
Співвідношення сторін |
16:9 |
Пікселів |
800
x 480 |
Час відповіді |
5
ms |
Контраст |
600:1 |
Яскравість |
MPC-2070-E2-T: 1000 кд/м2
MPC-2070-E2-LB-T: 350 кд/м2 |
Кут огляду |
140/120 |
Активна
робоча область |
152.4
(В) x 91.44 (Ш) мм |
Число
кольорів |
16.2M
(8bits/колір) |
Мережа |
Ethernet |
2
auto-sensing 10/100/1000 Mbps порти (RJ45) |
Захист |
1.5 KV
вбудований магнітний |
Послідовні
порти (Serial) |
Стандарт |
• 2 RS-232/422/485
порти (програмно-обирані) (DB9 male) |
Послідовні
порти - параметри |
Біти
даних |
5, 6, 7, 8 |
Стоп
біти |
1, 1.5, 2 |
Паритет |
None, Even, Odd, Space, Mark |
Швидкість |
від
50 bps до
115.2 Kbps |
Контроль
потоку |
RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) для RS-485 |
Послідовні
порти - сигнали |
RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
RS-485-2
дротовий |
Data+,
Data-, GND |
Цифрові
входи |
Каналів |
4 |
Вхідна
напруга |
від 0 до 30 VDC при 25 KHz |
Рівень цифрових входів |
•
логічний 0: З'єднаний з землею (GND) •
логічна 1:
Відкритий |
З'єднувач |
10-pin
термінальний блок з гвинтами |
Ізоляція |
3 KV
оптична |
Цифрові
виходи |
Каналів |
4 |
Вихідний
струм |
200 mA на канал |
Напруга |
24 VDC
номінальна, відкритий колектор до 30 VDC |
Ізоляція |
3 KV
оптична |
З'єднувач |
10-pin
термінальний блок з гвинтами |
Живлення |
Вхідне
живлення |
12/
24 VDC (від 10 до 36 VDC) |
Споживання |
менше
40 W |
Механічні |
Вага |
1,4
кг |
Кріплення |
VESA (50 x 75
mm),
панельне |
Охолодження |
Без
вентиляторів |
Матеріал |
алюміній,
листовий метал |

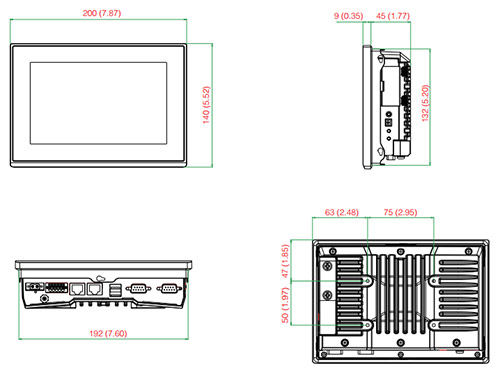

Розміри (Ш x Д x В) |
200 x
140 x 45 мм |
|
Навколишнє середовище |
Робоча температура |
-40
до 70°C |
Температура
зберігання |
-40
до 70°C |
Відносна вологість |
від 5 до 95% без
конденсату |
Вібростійкість |
2 Grms, 5-500 Hz frequency, compliant with IEC 60068-2-6 standard
20 Grms, half sine wave under system operating, 11 ms duration, compliant with IEC 60068-2-27 standard |
Сертифікати |
Safety |
EN 60950-1, IEC 60950-1, UL 60950-1 |
EMC |
EN 55032, EN 55024 |
EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal:
0,5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
EMI |
CISPR 32, FCC Part 15B Class A |
Hazardous Locations |
ATEX, Class I Division 2, IECEx |
Environmental Testing |
IEC 60068-2-1, DNVGL-CG-0339
IEC 60068-2-2, DNVGL-CG-0339
IEC 60068-2-2, IEC 60945
IEC 60068-2-30, IEC 60945 |
Maritime |
DNV-GL |
Shock |
IEC 60068-2-27 |
Vibration |
IEC 60068-2-6, IEC 60945, IEC
60068-2-64, DNVGL-CG-0339 |
Директиви |
RoHS, cRoHS, WEEE |
|
|
Інформація для замовлення |
|
|
|
¤
Моделі |
MPC-2070-E2-T |
7 дюймовий індустріальний панельний комп'ютер на базі процесора
Intel Atom® E3826 1.46 GHz, 1000 ніт -
яскрава РКІ панель з мультитач, живлення 9-36VDC, IP66 фронтальна
панель, робоча температура -40 - 70°C, попередньо встновлені 4GB RAM. |
MPC-2070-E2-T-W7E |
7 дюймовий індустріальний панельний комп'ютер на базі процесора
Intel Atom® E3826 1.46 GHz, 1000 ніт -
яскрава РКІ панель з мультитач, живлення 9-36VDC, IP66 фронтальна
панель, робоча температура -40 - 70°C, попередньо встновлені 4GB RAM
і 32GB CFast карта з попередньо встновленою WS7P 64 bit OS |
MPC-2070-E2-LB-T |
7 дюймовий індустріальний панельний комп'ютер на базі процесора
Intel Atom® E3826 1.46 GHz,
350 ніт - РКІ панель з мультитач, живлення
9-36VDC, IP66 фронтальна панель, робоча температура -40 - 70°C,
попередньо встновлені 4GB RAM. |
MPC-2070-E2-LB-T-W7E |
7 дюймовий індустріальний панельний комп'ютер на базі процесора
Intel Atom® E3826 1.46 GHz,
350 ніт - РКІ панель з мультитач, живлення
9-36VDC, IP66 фронтальна панель, робоча температура -40 - 70°C,
попередньо встновлені 4GB RAM і 32GB CFast карта з попередньо
встновленою WS7P 64 bit OS |
|
