Вбудовувані комп'ютери
MOXA: x86
Серія
V2616A
Знято з виробництва
x86 вбудовувані комп'ютери на базі процесорів Intel® Core i5 і Intel® Core i7
з 2 * LAN (M12 з'єднувачі), 2 Serial порти, VGA і DVI-D, Audio, 6DI, 2DO, 3 * USB 2.0,
CompactFlash слот, 2 слота для змінних накопичувачів
Специфікація |
Інформація для замовлення
|
Розділ документації англійською мовою
| Відправити запит
 |
x86
вбудовуваний комп'ютер на базі процесорів Intel 3 покоління |
 |
 |
 |
Комп'ютери серії MOXA V2616A - Вбудовувані комп'ютери, що базуються на процесорах Intel® Core i5 і Intel® Core i7 і мають: VGA і DVI-D інтерфейси, 6 DI, 2 DO, 2 LAN інтерфейси, 3 USB 2.0 хости, CompactFlash сокет, 2 serial порти і два слоти для знімних дисків. Підтримка VGA і DVI-D інтерфейсів, а також сертифікат EN 50155 дозволяє застосовувати комп'ютери MOXA V2616A для управління на залізничному транспорті та в інших різноманітних індустріальних додатках автоматизації.
|
|
MOXA V2616A мають два програмно-обирані RS-232/422/485 serial порти і два 10/100 Mbps Ethernet порти з роз'ємами M12, що робить їх незамінним рішенням з підтримкою резервування для побудови керуючих і комунікаційних систем. Крім того, комп'ютери MOXA V2616A мають шість цифрових входів і три цифрових виходи для підключення різних пристроїв введення-виведення. CompactFlash сокет забезпечує необхідне розширення пам'яті і буферизацію даних, а три USB 2.0 сокета використовуються для підключення різних типів сучасних високошвидкісних пристроїв. Крім цього, комп'ютери MOXA V2616A мають SATA роз'єм для підключення жорстких дисків і 2 слота для зовнішніх носіїв (HDD або SSD) з можливістю резервування за технологією RAID 1.
Серія комп'ютерів MOXA V2616A мають попередньо інстальовану операційну систему Linux або Windows Embedded Standard 7, забезпечуючи програмістів дружнім середовищем для розробки прикладного програмного забезпечення. Якісна програмна підтримка, здійснювана MOXA, забезпечує програмістів засобами для простої розробки, забезпечує зниження витрат на розробку.
|
| |
 |
Високопродуктивна платформа для відеозапису на залізничному транспорті та в інших різноманітних індустріальних додатках автоматизації |
|
EN 50155
сертифікат для температур в діапазоні до Т1 класу |
|
EN 50121-3-2
сертифікат для застосування на залізничному транспорті |
|
IEC 61373
сертифікат - захист від ударів і вібрацій |
|
Один внутрішній SATA II слот для 2.5 "SSD або HDD накопичувачів |
|
Два знімних
слоти для 2.5 "SSD або HDD накопичувачів |
|
Підтримка функції RAID
1 / 0 для надійності зберігання даних |
|
SynMap
для моніторингу стану системи |
|
24
- 110 VDC живлення |
|
Smart Recovery
для ручного або автоматичного відновлення системи. |
| |
|
|
Специфікації |
|
| Апаратна частина |
| Процесор |
• Intel® Core™ i5-3610ME dual-core
(3M Cache, 2.7 GHz) для V2616A-C5
• Intel® Core™ i7-3517UE dual-core (4M Cache, 1.7 GHz) для V2616A-C7-T
• Intel® Core™ i7-3612QE quad-core (6M Cache, 2.1 GHz) для V2616A-C8 |
| ОС |
Linux
або Windows Embedded Standard
7 |
| Чіпсет |
Mobile Intel HM65 Expres |
| Пам'ять |
16 GB, 4 GB
вбудована: 2 слоти 8 GB DDR3-1600 SO-DIMM SDRAM |
| Розширення
пам'яті |
CompactFlash сокет для CF карт,
підтримка CF Type-I/II |
| USB |
3 USB 2.0
сумісні,
З'єднувач
type A
- 2 (підтримують системне завантаження)
З'єднувач
M12 - 1 |
| Інше |
Клавіатура і миша: 1 PS / 2 інтерфейс для стандартних PS / 2 клавіатур і мишей через Y-type кабель
Аудіо: з інтерфейсами line-in і
line-out |
|
Пам'ять |
| Вбудована |
8 GB CFast
для зберігання OS |
| Розширення |
HDD: 1
вбудований SATA II слот для 2.5" SSD або HDD накопичувачів
Знімні слоти: Підтримують до 2 * 2.5"
SSD або HDD накопичувачів |
| Слот
розширення |
1
повнорозмірний / половинного розміру міні PCIe роз'єм зі слотом 1 SIM-карти. Mini PCIe слот підтримує управління живленням (включенням / виключенням) |
| Дисплей |
| Контролер |
інтегрований Intel® HD Graphics 4000 |
| Інтерфейси |
VGA: DB15
з'єднувач, роздільна здатність до 2048 x 1536
DVI: DVI-D
з'єднувач (chrontel CH7307 SDVO в DVI перетворювач),
роздільна здатність до
1900 x 1200 |
| Ethernet |
| LAN |
2 auto-sensing 10/100/1000 Mbps
порти (M12) |
| Послідовні порти
(Serial) |
| Стандарт |
2 RS-232/422/485
порти, програмно обирані (DB9 male) |
| Optical Isolation Protection |
2 KV |
| ESD
захист |
4 KV для
всіх сигналів |
| Magnetic Isolation Protection |
1.5 KV |
| Послідовні порти
- параметри |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) для RS-485 |
| Потік |
від
50 bps до 921.6 Kbps (з підтримкою нестандартних швидкостей) |
| Послідовні порти
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| Цифрові
входи |
| Каналів |
6 |
| Вхідна напруга |
від 0 до 30 VDC
при 25 Hz |
| Ізоляція |
3 KV
оптична |
| Сухі
контакти |
•
логічний 0: З'єднаний з землею (GND)
•
логічна 1: Відкритий |
| Мокрі
контакти |
•
логічний 0: +3 V max.
• логічна 1: +10 V to +30 V (Source to DI) |
| Цифрові
виходи |
| Каналів |
2, sink type |
| Вихідний струм |
200 mA на канал |
| Ізоляція |
3 KV
оптична |
| On-State Voltage |
24 VDC
номінально, відкритий колектор - до 30 VDC |
| З'єднувач |
10-pin
термінальний блок (6 DI точок, 2 DO точки, DI
Source, GND) |
| Світлодіоди |
| Система |
Power x 1, Storage x
1 |
| LAN |
100M/Link x 2, 1000M/Link x 2 |
| Serial |
TX x
2, RX x 2 |
| Кнопки |
| Живлення |
Увімк-Вимк |
| Reset |
Для гарячого рестарту системи |
| Програмована
кнопка |
Увімк-Вимк
для знімних накопичувачів |
| Живлення |
| Вхідне
живлення |
24
- 110 VDC , M12 з'єднувач |
| Споживання |
•
60 W (без
встановлених HDD, SSD)
• 2.5 A @ 24 VDC
и 0.55 A @ 110 VDC (без
встановлених HDD, SSD) |

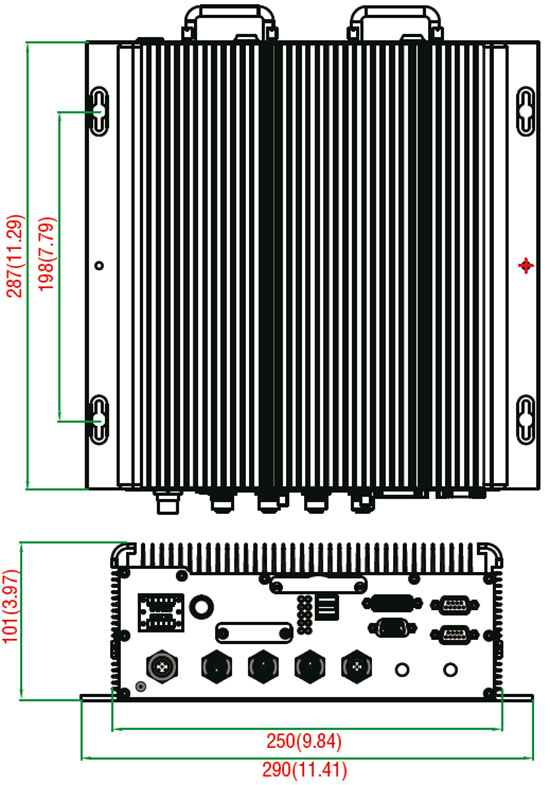

| Механічні |
| Розміри
(Ш x Д x В) |
287 x 250 x 101 мм без
вух
287 x 290 x 101 мм з вухами |
| Вага |
5 кг |
| Кріплення |
настінне |
| Матеріал |
алюміній |
| Розміри
(Ш x Д x В) |
287 x 250 x 101 мм без
вух
287 x 290 x 101 мм з вухами |
|
|
| Навколишнє середовище |
| Робоча температура |
від -25 до 55°C (без
встановлених HDD)
від -40 до
70°C (без встановлених HDD) - T модель
|
| Температура
зберігання |
від -30 до 60°C (з
встановленими SSD) |
| Відносна вологість |
5 до 95% без
конденсату |
| Захист від вібрації |
Стандарт EN 50155 |
| Захист від
удару |
Стандарт EN 50155 |
| Сертифікати |
| Safety |
UL 60950-1, CSA C22.2 No. 60950-1-07, EN 60950-1 |
| EMC |
EN 55022 Class A, EN 61000-3-2 Class D, EN 61000-3-3, EN 55024, FCC Part 15 Subpart B Class A |
| Rail Traffic |
EN 50155, EN 50121-2-3, EN 50121-4, IEC 61373 |
| Директиви |
RoHS, CRoHS, WEEE |
| Засоби |
| Тригер автоматичного перезавантаження |
Вбудований таймер (WDT- (watchdog timer) підтримка 1-255 інтервалів часу для рестарту, програмований |
| |
| Програмна частина |
| Linux
Debian 7 |
| Стек
протоколів |
TCP,
UDP, IPv4, SNMPv1/v2c/v3, ICMP, ARP, HTTP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, TFTP, PPP, PPPoE |
| Файлова
система |
EXT
4 |
| Internet
безпека |
OpenVPN,
iptables firewall |
| Web
Server (Apache) |
Allows
you to create and manage web sites; supports PHP and XML |
| Secure
Shell for Remote Access |
SSH
allows remote logins to a secure encrypted console from any
connected network |
| Dial-up
Networking |
PPP Daemon for Linux that allows Unix machines to connect to the Internet through dialup lines, using the Point-to-Point Protocol (PPP). Works with ‘chat’, ‘dip’, and ‘dialup’, ‘dip’, and ‘diald’, among (many) others. Supports IP, TCP, UDP, and (for Linux) IPX (Novell). |
| Watchdog |
A
watchdog timer that triggers a system reset upon software freezes,
for both specific applications and system-wide failures. |
| File Server |
Enables remote clients to access files and other resources over the network |
| Application
Development Software |
•
Moxa API Library
• GNU C/C++ cross-compiler
• GNU C library
• Perl |
| Software
Package |
•
SNMP
• SafeGaurd technology |
| Terminal
Server (SSH) |
Provides
secure encrypted communications between two un-trusted hosts over an
insecure network |
| Tailored
MIB File for SNMP Control |
SNMP
allows centralized network monitoring and control. With Moxa’s
proprietary MIB file, trap notifications keep network overhead low
while providing monitoring and control of key BIOS settings |
| Windows
Embedded Standard 7 |
| ОС |
• Windows 7 Embedded, 32 bit
• Sensor and Location Platform
• Remote Procedure Call |
| Підтримувані сервіси |
•
.Net Framework 4.5
• Remote Desktop Protocol 7.1
• COM OLE Application Support
• COM+ Application Support
• MSMQ |
| Internet
сервіси |
•
Internet Explorer 8.0
• IIS 7.0 |
| Діагностика |
•
Common Diagnostic Tools
• Problem Reports and Solutions |
| Фонти |
•
Chinese
(Trad. and Simp.), Japanese, Korean, Western, Middle Eastern, South
East Asian, and South Asian Fonts
• True Type Fonts |
| Графка
і мультимедіа |
•
MPEG DTV-DVD Audio Decoder (MPEG-2, AAC)
• MPEG Layer-3 Audio Codecs (MP3)
• MPEG4 Decoders
• Windows Media Video VC-1 (WMV) Codecs
• DirectX and Windows Device Experience
• Windows Media Player 12 |
| Управління |
•
Group Policy Management
• Windows Management Instrument (WMI)
• Windows Update |
| Мережа |
•
Extensible Authentication Protocol (EAP)
• Internet Authentication Service
• Telnet Server
• Bluetooth
• Domain Services
• Network Access Protection
• Network and Sharing Center
• Quality of Service
• Remote Access Service (RAS)
• Telephony API Client
• Windows Firewall
• Wireless Networking |
| Безпека |
•
Credential Roaming Service
• Credentials and Certificate Management
• Windows Authorization Manager (AZMAN)
• Windows Security Center
• Active Directory Rights Management
• Security Base
• Encrypted File System (EFS) |
| Розширені функції |
•
Enhanced Write Filter (EWF)
• File-Based Write Filter (FBWF)
• Message Box Default Reply
• Registry Filter
• WSDAPI for .NET |
| Файлова
система |
•
Windows Data Access Components
• Windows Backup and Restore |
| Засоби
самодіагностики |
SNMP-based
remote scripting layer for monitoring, reporting, and control |
|
|
Інформація для замовлення |
|
|
|
| V2616A-С5 |
(без операційної системи) x86
вбудовуваний комп'ютер на базі процесора
Intel
Core i5-3610ME, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1) |
| V2616A-С5-W7E |
(операційна система Win7 Embedded) x86
вбудовуваний комп'ютер на базі процесора
Intel
Core i5-3610ME, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1) |
| V2616A-С5-CT-W7E |
(операційна система Win7 Embedded) x86
вбудовуваний комп'ютер на базі процесора
Intel
Core i5-3610ME, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1),
conformal coating |
| V2616A-С5-LX |
(операційна система
Linux) x86 вбудовуваний комп'ютер на базі процесора
Intel
Core i5-3610ME, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1) |
| V2616A-С5-CT-LX |
(операційна система
Linux) x86 вбудовуваний комп'ютер на базі процесора
Intel
Core i5-3610ME, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1),
conformal coating |
| V2616A-С7-T |
(без операційної системи) x86
вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3517UE, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -40 до 70°C (EN 50155 Class
TX) |
| V2616A-С7-T-W7E |
(операційна система Win7 Embedded) x86
вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3517UE, VGA, DVI, 2 LAN, 2 Serial м, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -40 до
70°C (EN 50155 Class TX) |
| V2616A-С5-CT-W7E |
(операційна система Win7 Embedded) x86
вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3517UE, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -40 до
70°C (EN 50155 Class TX), conformal coating |
| V2616A-С7-T-LX |
(операційна система
Linux) x86 вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3517UE, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -40 до
70°C (EN 50155 Class TX) |
| V2616A-С5-CT-LX |
(операційна система
Linux) x86 вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3517UE, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -40 до
70°C (EN 50155 Class TX), conformal coating |
| V2616A-C8 |
(без операційної системи) x86
вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3612QE, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1) |
| V2616A-С8-W7E |
(операційна система Win7 Embedded) x86
вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3612QE, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1) |
| V2616A-С8-CT-W7E |
(операційна система Win7 Embedded) x86
вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3612QE, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1),
conformal coating |
| V2616A-С8-LX |
(операційна система
Linux) x86 вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3612QE, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1) |
| V2616A-С8-CT-LX |
(операційна система
Linux) x86 вбудовуваний комп'ютер на базі процесора
Intel
Core i7-3612QE, VGA, DVI, 2 LAN, 2 Serial порти, 6 DI, 2 DO, 3 USB 2.0
порти,
живлення 24
- 110 VDC, робоча температура від -25 до 55°C (EN 50155 Class T1),
conformal coating |
|
Аксесуари |
|
|
|
| З'єднувачі |
| M12A-5P-IP68 |
Field-installation A-coded
з'єднувач питания, 5-pin female M12 з'єднувач, IP68 |
| M12A-5PMM-IP68 |
D-coded USB
з'єднувач, 5-pin male M12 з'єднувач, IP68 |
CBL-M12MM8PRJ45
-BK-100-IP67 |
1-метровый A-coded M12-в-RJ45 Cat-5E UTP Gigabit Ethernet кабель, 8-pin male M12
з'єднувач, IP67 |
| M12X-8PMM-IP67 |
Field-installation X-coded,
Gigabit Ethernet з'єднувач, 8-pin male M12,
IP67 |
| M12A-8PMM-IP67 |
Field-installation A-coded Gigabit Ethernet
з'єднувач, 8-pin male M12 з'єднувач,
IP67 |
| Джерела живлення |
| PWR-24250-DT-S1 |
Джерело живлення |
| PWC-C7EU-2B-183 |
Кабель живлення з 2-pin з`єднувачем, євро вилка |
| Установочні
комплекти |
| V2616A Internal Storage Kit |
EN 50155 compliant
HDD/SSD installation package |
| V2616A Hot-swappable Storage Kit |
EN 50155 compliant HDD/SSD installation faceplate |
|
