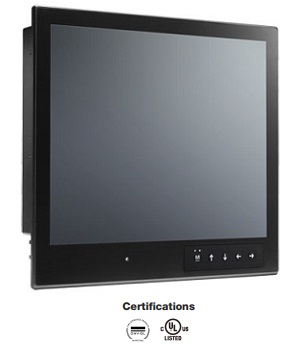

Серія
MD-219
19" 5:4 ECDIS
дисплеї з роздільною здатністю 1280 x 1024 пікселів для морського застосування
 |
19
'' ECDIS дисплей з розд. здатністю 1280 x 1024 пікселів для морського застосування |
 |
 |
Дисплеї серії MOXA MD-219 були розроблені з урахуванням відповідності специфічних вимог для використання в морських системах автоматизації. Ці 19-дюймові панелі мають співвідношенням сторін 4:3 і роздільну здатність 1280 х 1024 пікселів, що ідеально підходить для численних морських застосувань, що вимагають спостереження зображень з високою роздільною здатністю. Крім того, дисплеї мають широкий діапазон регулювання яскравості, використовують технологію optical bonding* (опціонально) і задовольняють великому числу міжнародних морських стандартів, в тому числі IEC 60945, DNV і IACS-E10.
Зручний інноваційний засіб управління дисплеєм Savvy touch надає кілька унікальних функцій, яких немає в аналогічних морських дисплеях: датчик наближення для включення регулювань в темних умовах експлуатації, а також інформаційна кнопка для негайного оновлення статусу обладнання і перемикач для регулювання яскравості вдень, в сутінках і вночі для ECDIS моделей.
IP54 корпус забезпечує додатковий захист від пилу і вологи і перевищує вимоги, встановлені міжнародними стандартами. |
|
|
|
Індустріальні особливості для морського застосування |
 |
Вбудовані RS-232/422/485 інтерфейси |
|
Розмір
19’, 4:3, 1280 x 1024
пікселів |
|
Технологія SavvyTouch Controls™ |
|
Незалежне DC і AC живлення |
|
IP54 (фронт) / IP22 (задня панель) |
|
Модель з optical bonding * збільшує контрастність панелі і покращує якість зображення навіть при яскравому зовнішньому освітленні (на вимогу) |
|
Калібрування кольору відповідає ECDIS стандарту (IEC 61174)
доступне за запитом. |
|
Специфікації |
|
|
Дисплей |
| Роздільна здатність |
• VGA: 640 x 480
• SVGA: 800 x 600
• XGA: 1024 x 768
• SXGA: 1280 x 1024 |
| Час відповіді |
20ms (сірий до сірого) |
| Інтерфейс |
VGA
вхід x 1, DVI-D вхід x 1 |
| Розмір |
19’’
видима область |
| Співвідношення сторін |
5:4 |
| Число
пікселів |
1280 x 1024 |
| Крок
пікселів (RGB) |
0.294 (Ш) x 0.294 (В) мм |
| Контраст |
2000:1 |
| Яскравість |
MD-219X/219Z: 300 кд/м2
MD-219Z-HB: 1000 кд/м2 |
| Кут огляду |
178˚/178˚ |
| Активна
робоча область |
376.32 (H) x 301.06 (V) mm |
| Число
кольорів |
16.7M (8
біт/колір) |
| Тип
панелі |
MVA |
| Фронтальні роз'єми і кнопки |
| Світлодіоди |
MENU,
Brightness, INFO, ECDIS, Day/Dusk/Night, Storage |
| Smart OSD |
Так |
|
Послідовні порти
(Serial) |
| Стандарт |
1 RS-232
порт (DB9), 1 RS-422/485 порт (terminal block) |
| Optical Isolation Protection |
4 kV |
|
Послідовні порти
-
параметри |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
XON/XOFF, ADDC®
(automatic data direction control) for RS-485 |
| Швидкість |
9600 Kbps |
|
Послідовні порти
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
|
Живлення |
| Вхідне
живлення |
від
115 до 230 VAC, 50/60 Hz, 24 VDC |
| Споживання |
від
40 W до 125 w (max.) |
|
Механічні |
| Розміри
(Ш x Д x В) |
429 x 387 x 75
мм (Детальніше -->) |
| Вага |
7.8
кг |
| Монтаж |
Вбудовуваний
дисплей |
| Матеріал |
алюміній |
|
Навколишнє середовище |
| Робоча температура |
від -15 до 55°C |
| Температура
зберігання |
від -20 до 60°C |
| Відносна вологість |
від 5 до 95% без
конденсату |
| IP
захист |
•
Фронт: IP 54
• Задня панель: IP 22 |
| Anti-Vibration |
• 0.7 g @ DNV 2.4 (Class A), sine wave, 2-100 Hz, 1 Oct./min., 1.5 hr per axis
• 1 Grms @ DNV 2.4, random wave, 3-100 Hz, 2.5 hr per axis
• 2.1 g @ DNV 2.4 (Class C), sine wave, 2-50 Hz, 1 Oct./min., 1.5 hr per axis |
|
Сертифікати |
| Safety |
UL 60950-1 |
| EMC |
EN 55032/24 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 1k V |
| Морські |
EABS, CCS, DNV-GL, IEC 60945 |
|
|
Інформація для замовлення |
|
|
|
| ¤
Моделі |
| MD-219X |
19
дюймовий 5:4 ECDIS дисплей для морського застосування з full HD роздільною здатністю (1280 x 1024 пікселів), світлодіодним підсвічуванням,
яскравість
300 кд/м2, DVI-D/VGA, RS-232 & RS-422/485, AC/DC джерелом живлення,
робоча температура від -15 до 55°C, tape bonding |
| MD-219Z |
19
дюймовий 5:4 ECDIS дисплей для морського застосування з full HD роздільною здатністю (1280 x 1024 пікселів), світлодіодним підсвічуванням,
яскравість
300 кд/м2,
DVI-D/VGA, RS-232 & RS-422/485, AC/DC джерелом живлення,
робоча температура від -15 до 55°C, tape
bonding, ємнісний сенсорний екран (очікується) |
| MD-219Z-HB |
19
дюймовий 5:4 ECDIS дисплей для морського застосування з full HD роздільною здатністю (1280 x 1024 пікселів), світлодіодним підсвічуванням,
яскравість
1000 кд/м2, DVI-D/VGA, RS-232 & RS-422/485, AC/DC джерелом живлення,
робоча температура від -15 до 55°C, tape
bonding, ємнісний сенсорний екран (очікується) |
Примітка: Поняття optical bonding відноситься до технології установки додаткового спеціального захисного скла, наклеєного перед дисплеєм для підвищення якості зображення в умовах підвищеної вологості, коли можлива поява "туману" або конденсації на внутрішній поверхні дисплея. Другим фактором є відбивання сонячного світла, що може привести до паразитних відблисків на дисплеї. Обидва явища можуть бути вирішені при використанні технології optical
bonding. |
|
