  Серія UC-8540

Arm-based Cortex-A7 двоядерні комп’ютери з тактовою частотою 1 ГГц і 2 слотами розширення Mini PCIe для бездротових модулів

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

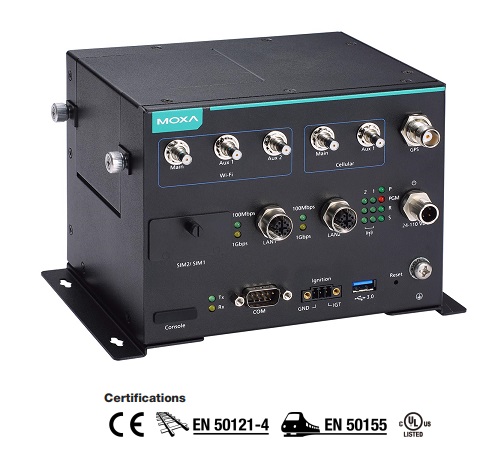

  Серія UC-8540 Arm-based Cortex-A7 двоядерні комп’ютери

   Moxa UC-8540 — це інноваційна обчислювальна платформа, розроблена спеціально для транспортних додатків. Його одностороння конструкція введення-виводу ідеально підходить для застосування в транспортних засобах, де зазвичай не вистачає місця для встановлення комунікаційних пристроїв. Доступ з передньої сторони дозволяє легко встановлювати або змінювати SIM-картки та кабелі. Користувачі можуть встановлювати або змінювати бездротові модулі, карти mSATA та акумулятор RTC зверху або знизу для зручного обслуговування.

   UC-8540 має 1 слот miniPCIe з сигналом USB для підтримки модуля 4G/LTE і 1 слот із сигналом PCIe/USB для підтримки модуля Wi-Fi. Модуль 4G/LTE має два слоти для SIM-карт, які можна використовувати для забезпечення резервного зв’язку стільникової мережі або вибору SIM-карти з геозоною, використовуючи вбудовану MIRF 2.0, платформу віддаленого керування пристроями Moxa з бездротовим керуванням.

   UC-8540 можна використовувати як обчислювальну платформу, орієнтовану на зв’язок, у таких додатках, як шлюз зв’язку автомобіль-земля, шлюз TCMS T2G (поїзд-земля), блок моніторингу мобільного стану, шлюз Ethernet Consist Network T2G та вбудований бездротовий автоматизований блок збору проїзду.

   UC-8540 використовує відкриту платформу, засновану на Debian 8 з ядром Linux 4.1, що дозволяє постачальникам рішень керувати пакетами програмного забезпечення через APT (розширені інструменти пакування) Debian або розробляти програмні додатки за допомогою бібліотеки API Moxa і бібліотеки GNU C.

 Особливості
Підтримує 1 WWAN з'єднання з 2 слотами для SIM-карт
Підтримує підключення 1 WLAN (IEEE 802.11b/g/n/ac)
Однопанельна конструкція вводу/виводу зменшує простір для встановлення та полегшує обслуговування
Передня панель доступу для зручності обслуговування
Відповідає всім обов’язковим тестам EN 50155
EN 50155 Tx, робоча температура (від -40 до 70°C)  для суворих умов
Ізольоване вхідне живлення від 24 до 110 В постійного струму з функцією інжекції, що підходить для застосування в автомобілях.
   Специфікації
Комп'ютер
Процесор ARMv7 Cortex-A7 dual-core 1 GHz
DRAM 1 GB DDR3L SDRAM
Підтримувана ОС Linux Debian 8 (Linux kernel v4.1)
Пам'ять
Основна 8 GB eMMC для зберігання ОС
Розширення пам'яті mSATA слот, внутрішній роз'єм mini-PCIe
Інтерфейс комп'ютера
Слоти розширення mPCIe slot x 2
Порти Ethernet Автовізначення 10/100/1000 Mbps порти (M12 X-coded) x 2
Роз'єм стільникової антени QMA x 2
USB 3.0 USB 3.0 хости x 1, роз’єми типу A
Роз'єм антени Wi-Fi  QMA x 3
Послідовні порти RS-232/422/485 x 1, програмно вибирається (DB9 male)
SIM карт слоти 2x Micro
Консольний порт RS-232 (TxD, RxD, GND), 4-контактний вихід (115200, n, 8, 1)
Кнопки Кнопка скидання "Reset"

Примітка

Бездротові модулі купуються окремо
GPS інтерфейс
Тип приймача • 72-канальний U-blox 8 движків
Протоколи NMEA 0183, версія 4.0 (налаштування V2.3 або V4.1), UBX, RTCM
Тривалість імпульсу від 0.25 Hz до 10 MHz
Точність визначення швидкості 0.05 m/s
Кутова точність 0.3 градуса
Роз'єм антени GPS TNC x 1
Сигнали послідовного інтерфейсу
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4 дротовий Tx+, Tx-, Rx+, Rx-, GND
RS-485-2 дротовий Data+, Data-, GND
Світлодіодна індикація
Система Power x 1
System Ready x 1
Programmable x 1
LAN 10M/Link x 2, 100M/Link x 2 (на з'єднаннях)
Послідовні інтерфейси TxD x 2, RxD x 2
Рівень бездротового сигналу Cellular / Wi-Fi x 6
Фізичні
Корпус Метал
Вага 1600 г
Розміри (Ш x Д x В) 160 x 120 x 120 мм без вух
190 x 120 x 125 мм з вухами
Кріплення настінне (Wall mounting)
IP Rating IP40
Захист UC-8540-T-CT-LX: конформне покриття PCB


   Зовнішній вигляд та розміри:



Навколишнє середовище
Робоча температура • Стандартні моделі: від -25 до 55°C
• Широка температура, моделі T: від -40 до 70°C
Температура зберігання від -40 до 85°C
Відносна вологість від 5 до 95% RH
Живлення
Вхідне живлення від 24 до 110 VDC
Споживання 1.66 A @ 24 VDC, 0.36 A @ 110 VDC
Споживана потужність 40 W (max.)
З'єднувач M12 A-coded 4-pin male connector
Сертифікати
Безпека EN 62368-1, IEC 62368-1
EMC EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Vibration IEC 60068-2-64, IEC 61373, EN 50155
Shock IEC 60068-2-27, IEC 61373, EN 50155
Залізничний рух EN 50155, EN 50121-4, EN 45545
Green Product RoHS, CRoHS, WEEE
Додатково
Засоби попередження Звуковий сигнал і RTC (real-time clock)
Тригер автоматичного перезавантаження   WDT
  Інформація для замовлення
Звичайне температурне виконання
UC-8540-LX Arm-based Linux комп'ютер для зв'язку рухомих об'єктів з "землею", з підтримкою стільникових мереж і Wi-Fi, GPS модуль, 2 Ethernet, 1 serial порт і 2 слоти розширення, робоча температура від -25 до 55°C
Розширене температурне виконання
UC-8540-T-LX Arm-based Linux комп'ютер для зв'язку рухомих об'єктів з "землею", з підтримкою стільникових мереж і Wi-Fi, GPS модуль, 2 Ethernet, 1 serial порт і 2 слоти розширення, робоча температура від -40 до 70°C
UC-8540-T-CT-LX Arm-based Linux комп'ютер для зв'язку рухомих об'єктів з "землею", з підтримкою стільникових мереж і Wi-Fi, GPS модуль, 2 Ethernet, 1 serial порт і 2 слоти розширення, робоча температура від -40 до 70°C, захисне покриття (conformal coating)
 • Бездротові модулі стільникового зв'язку та модулі Wi-Fi
UC-8500-WLAN33-Q-AC модуль Wi-Fi карти: 3 передавача 3 приймача,3 роз'єми QMA з кабелями
UC-8500-WLAN33-Q-AC-TELEC модуль Wi-Fi карти з сертифікацією TELEC: 2 передавачі, 2 приймачі, 2 роз'єми QMA з кабелями
UC-8500-4GCat6-Q-NAMEU LTE Cat. 6 модулі для Північної Америки та Європи, 2 роз'єми QMA з кабелями, робоча температура від -40 до 60°C
UC-8500-4GCat6-Q-APAC LTE Cat. 6 модулі для Північної Америки та Європи, 2 роз'єми QMA з кабелями, робоча температура від -40 до 60°C
