Бездротові сервери пристроїв з послідовним інтерфейсом

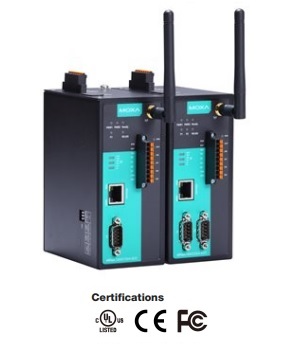

  Серії NPort IAW5150A-I/O, NPort IAW5250A-I/O

Комбиновані 1 та 2 портові RS-232/422/485 бездротові сервери пристроїв з підтримкою
   802.11a/b/g/n WLAN
з 6 або 12 цифровими входами-виходами I/O

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою  | Відправити запит

  Комбіновані 1-2 портові RS-232/422/485 бездротові сервери пристроїв





  Серія MOXA NPort IAW5150A-I/O і NPort IAW5250A-I/O - бездротових серверів доступу з цифровими входами і виходами, забезпечує гнучкість підключення пристроїв з послідовним інтерфейсом в бездротові мережі. Наявність цифрових входів і виходів дозволяє реалізувати різні системи індустріальної автоматизації. Цифрові входи і виходи можуть управлятися по TCP/IP, використовуючи Modbus TCP протокол і безпечно конфігуруватися через ВЕБ браузер. Пристрої можуть бути представлені як COM Port (патентований Real COM) для Windows/Linux комп'ютерів.
   Всі моделі мають міцну конструкцію, монтуються на DIN-рейку і спроектовані з резервованими входами по живленню для забезпечення безперебійної роботи в промислових застосуваннях.

Бездротовий клієнт

Сервери пристроїв оснащені одним Ethernet-портом, який дозволяє без проблем передавати дані між послідовними портами, локальною мережею і глобальною мережею, дозволяючи об'єднувати інтерфейси LAN і WLAN разом з використанням однієї IP-адреси.

Безпечне дистанційне управління і налаштування з використанням SSH / HTTPS
   Несанкціонований доступ є однією з найбільших проблем для системних менеджерів. Крім фільтрації IP-адрес і захисту паролем, NPort IAW5150A-I/O і NPort IAW5250A-I/O також підтримують SSH і HTTPS для захисту від хакерів. Щоб надійно передавати керуючі повідомлення, використовуйте веб-консоль за допомогою веб-браузера, який підтримує HTTPS (наприклад, Internet Explorer). Також можна використовувати послідовну або Telnet-консолі, такі як PuTTY з емулятором терміналу, який підтримує SSH.

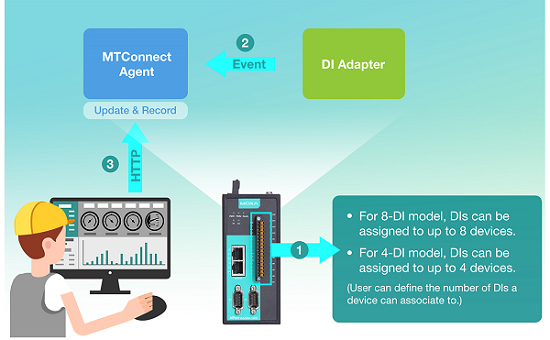

Підтримує протокол MTConnect для моніторингу цифрових входів
    MTConnect розроблений спеціально для додатків, що мають на меті перетворити дані цехів у стандартний формат, який може бути зрозумілим будь-яким програмним додатком, сумісним з MTConnect. Після того, як дані були визначені інтерфейсом, сумісним з MTConnect (ім’я, тип, опис тощо), це позбавляє від необхідності перевизначати дані в кожному додатку. Для тих старих верстатів, які не підтримують MTConnect, загальноприйнятою практикою є отримання даних, пов’язаних із машиною, за допомогою з’єднань датчиків та входів / виходів. Moxa NPort IAW5000A-I / O підтримує підтримку MTConnect для всіх цифрових входів на пристрої та забезпечує настроюваний інтерфейс для користувачів, щоб визначити, які дані та відповідні теги MTConnect повинні бути прив'язані до цифрових входів.



Вибирайте будь-яку швидкість в інтервалі від 50 біт/с до 921,6 кбіт/с
  Більшість серверів пристроїв підтримують тільки фіксовані швидкості передачі. Однак для деяких додатків потрібні спеціальні швидкості передачі, наприклад 250 кбіт/с або 500 кбіт/с. З NPort IAW5150A-I/O і NPort IAW5250A-I/O можна використовувати будь-яку швидкість від 50 до 921,6 кбіт/с. Якщо швидкість пристрою не є стандартною, необхідно просто вибрати «інша» із списку, а потім ввести необхідну швидкість передачі.

 Особливості
Сервер послідовних пристроїв з 6 або 12 цифровими I/O
Підключення будь-яких пристроїв з послідовним інтерфейсом до Wi-Fi 802.11a/b/g/n
Швидкість передачі до 921.6 для RS-232/422/485
Підключає послідовні дані вводу/виводу до хмари за допомогою загального MQTT
Підтримує MQTT-з'єднання із вбудованими SDK-пристроями для Azure / Alibaba Cloud
Підтримує MQTT-з'єднання з TLS та сертифікат у форматі JSON та необроблених даних
Розширена віддалена конфігурація з використанням HTTPS, SSH
Безпека даних з використанням WEP, WPA, WPA2
Micro SD для збереження конфігурації
4 кВ захист
Подвійний вхід живлення (1 роз'єм живлення і 1 термінальний блок)
 Специфікації
Ethernet
Кількість портів 1
Швидкість 10/100 Mbps, auto MDI/MDIX
З'єднувач RJ45
Захист Вбудований 1.5 KV magnetic isolation
WLAN
Стандарти 802.11a/b/g/n
Мережеві моди Infrastructure, Ad-Hoc
Tx потужність 8802.11b:
Typ. 16 dBm ±1.5 dBm @ 1 Mbps,
Typ. 16 dBm ±1.5 dBm @ 11 Mbps
802.11a:
Typ. 15 dBm ±1.5 dBm @ 6 Mbps,
Typ. 14 dBm ±1.5 dBm @ 54 Mbps
802.11g:
Typ. 16 dBm ±1.5 dBm @ 6 Mbps,
Typ. 14 dBm ±1.5 dBm @ 54 Mbps
802.11n 2.4 GHz
Typ. 16 dBm ±1.5 dBm @ 6.5 Mbps,
Typ. 12 dBm ±1.5 dBm @ 72.2 Mbps
802.11n 5 GHz
Typ. 15 dBm ±1.5 dBm @ 6.5 Mbps,
Typ. 12 dBm ±1.5 dBm @ 150 Mbps
Rx чутливість 802.11b:
-92 dBm @ 1 Mbps, -84 dBm @ 11 Mbps
802.11a:
-91 dBm @ 6 Mbps, -74 dBm @ 54 Mbps
802.11g:
-91 dBm @ 6 Mbps, -73 dBm @ 54 Mbps
802.11n 2.4 GHz
-89 dBm @ 6.5 Mbps (20 MHz), -71 dBm @ 72.2 Mbps (20 MHz)
802.11n 5 GHz
-89 dBm @ 6.5 Mbps (20 MHz), -71 dBm @ 72.2 Mbps (20 MHz)
-85 dBm @ 13.5 Mbps (40 MHz), -67 dBm @ 150 Mbps (40 MHz)
Тип радіочастот DSSS/OFDM
Швидкість передачі 802.11a: 54 Mbps
802.11b: 11 Mbps
802.11g: від 6 до 54 Mbps
802.11n: від 6.5 до 150 Mbps
Відстань До 100 м (на відкритому повітрі)
Безпека WEP encryption (64-bit and 128-bit)
WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
WPA/WPA2-Personal
Антенний з'єднувач QMA
Послідовний інтерфейс
Число портів NPort IAW5150A-I/O: 1
NPort IAW5250A-I/O: 2
Стандарти RS-232/422/485 (DB9 male з'єднувач)
Off-line буфер портів NPort IAW5150A-I/O: 20 MB
NPort IAW5250A-I/O: 10 MB
Serial Surge Protection 4KV (level 4)
Комуникаційні параметри послідовного інтерфейсу
Біт даних 5, 6, 7, 8
Стоп біт 1, 1.5, 2
Парність None, Even, Odd, Space, Mark
Контроль потоку RTS/CTS, XON/XOFF
Швидкість від 50 bps до 921.6 Kbps
Pull High/Low Resistor for RS-485 1 кОм, 150 кОм
Термінатор для RS-485 120 Ом
Serial Data Log 64 KB
Послідовні сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w Data+, Data-, GND
Цифрові входи і виходи
Цифрових входів DI 6I/O моделі: 4
12I/O моделі: 8
Цифрових виходів DO 6I/O моделі: 2
12I/O моделі: 4
Ізоляція 3k VDC або 2k Vrms
Контактні канали сигналізації Релейний вихід із струмовою  потужністю 2 A @ 30 VDC
Цифрові входи
Тип Сухі або мокрі контакти
Вхідна напруга від 0 до 30 VDC
Сухі контакти • логічний 0: З'єднаний з землею (GND)
• логічна 1: Відкритий
Мокрі контакти Логічний 0: +3V max.
Логічна 1: від +10V до +30V
Частота лічильника 20 Гц
Інтервал цифрової фільтрації Програмно обираний
Цифрові виходи
Тип Sink
Вихідний струм 200 mA на канал
Напруга захисту 45 VDC
Струм захисту 2.6 А
Температурний захист 175°C (стандарт), 150°C (min.)
Програмне забезпечення
Протоколи ICMP, IPv4, TCP, UDP, DHCP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, SNTP, SSH, HTTPS, Modbus TCP (для введення - виведення)
Промислові протоколи MQTT, MTConnect
Конфігурація Web Console, Serial Console, Telnet Console, Windows Utility
Безпека HTTPS, SSH
Windows Real COM драйвери Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTY драйвери SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTY драйвери 2.4.x, 2.6.x, 3.0.x
Утиліти NPort Search Utility і NPort Windows Driver manager
Android API Android 3.1.x та новіших версій
Управління SNMP  MIB-II
MQTT
Режими Alibaba IoT Platform Device, Azure IoT Hub Device, Publisher/Subscriber of MQT
Підтримувана версія v3.1.1
QoS Level QoS 0-2
Безпека передачі TLS (1.0, 1.1, 1.2) encryption with user's root CA, Client certificate, Private key
Загальні характеристики MQTT Clean Session, Keep Alive, Last Will Message, Retain Message
Память
Слот для microSD до 32 ГБ (сумісний із SD 2.0)
Живлення
Вхідна напруга від 12 до 48 VDC
Споживання 300 mA @ 12 V
Роз'єм знімна клемна колодка
Механічні, живлення і навколишнє середовище
Робоча температура Стандартна модель: від 0 до 60°C
Відносна вологість від 5 до 95% RH
Температура зберігання від -40 до 75°C
Робоча температура від 0 до 55°C
Розміри 59.6 x 101.7 x 134 мм
Антена: 109.79 мм

Корпус Алюмінієвий (1 мм)
Вага NPort IAW5150A-6I/O: 740 г.
NPort IAW5250A-6I/O: 760 г.
NPort IAW5150A-12I/O: 760 г.
NPort IAW5250A-12I/O: 780 г.
Сертифікати
Safety UL 60950-1, EN 60950-1
EMC EN 61000-6-2/6-4
EMI CISPR 22, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power 1 kV; Signal: Ethernet (2 kV), Serial (4 kV)
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
Radio CE (ETSI EN 301 893, ETSI EN 300 328)
Інше
Засоби попередження RTC (real-time clock) - годинник реального часу
Тригер перезавантаження  Built-in WDT (watchdog timer)
Вбудований WDT (watchdog timer)
Час напрацювання на відмову  NPort IAW5150A-6I/O: 282,087 год
NPort IAW5250A-6I/O: 237,037 год
 Інформація для замовлення
NPort IAW5150A-6I/O 1-портовий RS-232/422/485 бездротовий сервер пристроїв з підтримкою 802.11a/b/g/n WLAN, 4 DI і 2DO, робоча температура від 0 до 55°C
NPort IAW5250A-6I/O 2-портовий RS-232/422/485 бездротовий сервер пристроїв з підтримкою 802.11a/b/g/n WLAN, 4 DI і 2DO, робоча температура від 0 до 55°C
NPort IAW5150A-12I/O 1-портовий RS-232/422/485 бездротовий сервер пристроїв з підтримкою 802.11a/b/g/n WLAN, 8 DI і 4 DO, робоча температура від 0 до 55°C
NPort IAW5150A-12I/O 1-портовий RS-232/422/485 бездротовий сервер пристроїв з підтримкою 802.11a/b/g/n WLAN, 8 DI і 4 DO, робоча температура від 0 до 55°C
 Опціональні аксесуари
Антени
ANT-WDB-ARM-02 2.4/5 GHz, omni-directional rubber duck антена, 2 dBi, RP-SMA (male)
Кабелі
CBL-F9M9-150 DB9 Female to DB9 Male кабель, 1.5 м
CBL-F9M9-20 DB9 Female to DB9 Male кабель, 20 см
З'єднувачі
Mini DB9F-to-TB DB9 Female в термінальний блок
ADP-RJ458P-DB9F DB9 Female в RJ45
Монтажний комплект
WK-51-01 настінний монтажний комплект (51 мм)
