Регульовані резистори завершування та підтягування високих/низьких рівнів

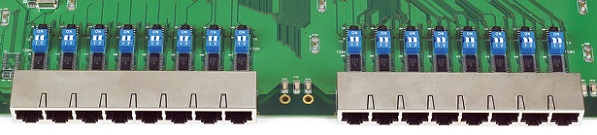

    При використанні кінцевих резисторів для запобігання відображенню послідовного сигналу важливо правильно налаштувати резистори високого/низького рівня, щоб електричний сигнал не був пошкоджений. Оскільки жоден набір значень резисторів не є універсально сумісним для всіх середовищ, NPort® 5650-8/16 має DIP-перемикачі на нижній панелі для налаштування термінації та витягування значень резистора високого/низького рівня.



Простота в використанні
Світлодіодні індикатори Serial Tx/Rx і світлодіодні індикатори Ethernet на з'єднувальному роз'ємі дозволяють аналізувати проблеми і надають простий шлях моніторингу системи. Світлодіодні індикатори NPort 5650 не тільки вказують поточний стан системи, але і допомагають технічному персоналу контролювати статус підключених пристроїв з послідовним інтерфейсом.

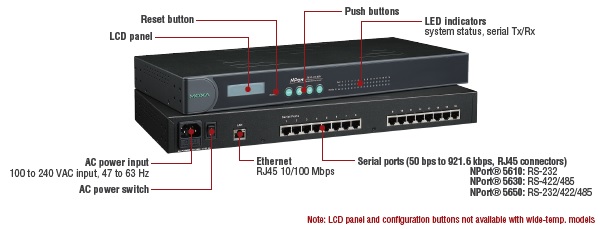

Зовнішній вигляд


LCD екран і конфігураційна панель відсутні в широкотемпературних моделях

Особливості
      - РКІ ч інтерфейс
      - стандартне 19" кріплення в шафу
      - 8/16 портів з інтерфейсами - RS-232/422/485
      - Підтримка 10 Mbps і 100 Mbps Ethernet
      - Підтримка TCP Server, TCP Client, UDP і Real COM мод
      - Хабезпечують підключення до мережі та роблять пристрої з послідовним
         інтерфейсом Internet ready
      - 15 KV ESD захист всіх сигналів
      - Підтримка web і telnet консолей
      - Підтримка SNMP MIB-II для мережевого управління

Застосування

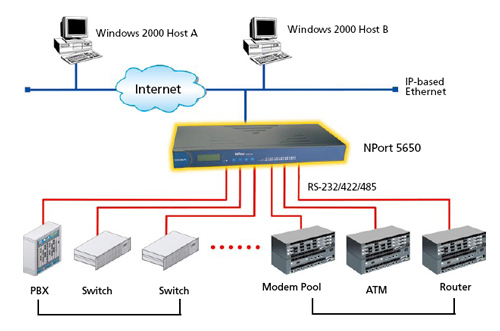

Поділ серверів розширює гнучкість мережевого управління пристроями
Різні хости (Host A і Host B) можуть розділяти один NPort 5650 для управління різними пристроями з послідовним інтерфейсом, підключеним до його портів. Наприклад, порти 1, 2, 3 NPort 5650 можуть бути налаштовані як COM3, COM4, COM5 хоста А (Host A), а порти 14, 15, 16 NPort 5650 можуть бути налаштовані як COM3, COM4, COM5 хоста В (Host B) , для створення розподіленої мережевої системи управління.

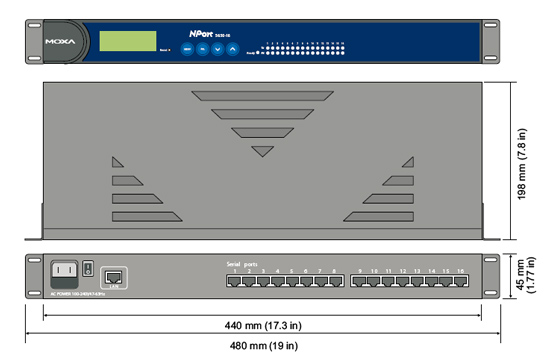

Розміри

Додаткове приладдя
CBL-RJ45M9-150
CBL-RJ45F9-150



CBL-RJ45M25-150
CBL-RJ45F25-150

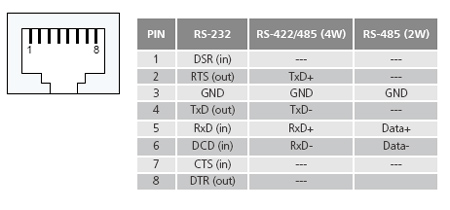

Роз'єм RJ45
