Серія NPort
5650
8/16-портові асинхронні сервери RS-232/422/485 в Ethernet
з людино-машинним інтерфейсом світового рівня
|
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою
|
Запитати |
 |
8/16-портові
асинхронні сервери RS-232/422/485 в Ethernet
|
 |
|
|
Серія NPort 5650 забезпечує зручний і простий шлях підключення до 16 пристроїв з послідовним інтерфейсом RS-232/422/485 до Ethernet мереж для побудови індустріальних мереж управління. Ці пристрої захистять ваші інвестиції в апаратну частину і забезпечать майбутню можливість мережевої масштабованості. Крім того, серія NPort 5650 забезпечує
двонаправлену передачу даних між пристроями з послідовним інтерфейсом і Ethernet. Ви зможете також централізувати управління послідовними пристроями і керувати через мережу.
Оптоволоконні
модулі
Серія NPort 5650 є першою серією серверів пристроїв, які включають як мідні, так і оптичні моделі для Ethernet зв'язків. Волоконнооптичні моделі забезпечують як single-mode, так і multi-mode з'єднання.

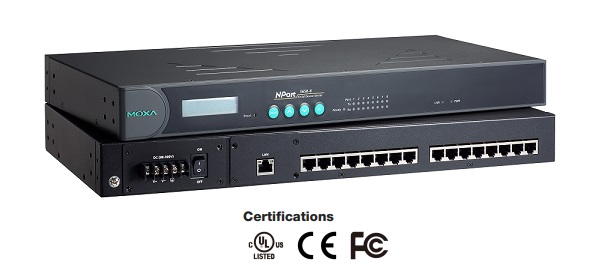

19-дюймовий сервер пристроїв для монтажу
в стійку
Сервери пристроїв NPort® 5600 оснащені світлодіодами Tx/Rx
для послідовних портів на передній панелі та 8 або 16 роз’ємами
послідовного порту RJ45 на задній панелі. Це робить сервери
пристроїв NPort® 5600 придатними для стандартного 19-дюймового
монтажу в стійку, що дозволяє спростити експлуатаційні, технічні
та адміністративні завдання.
Real COM/TTY
порти
Після інсталяції Real
COM/TTY драйверів для NPort 5610/5630 послідовні порти NPort 561/5630 розпізнаються як COM порти Windows або Real TTY порти Linux. Базові функції прийому-передачі виконуються
так добре, як і RTS, CTS, DTR, DSR і DCD (input) контроль сигналів. |
|
Детальніше про
NPort 5650 >>>
|
|
|
Особливості |
|
|
|
 |
РКІ установки IP адрес і управління |
|
Стандартне
19" кріплення в шкаф |
|
Моделі з оптичними інтерфейсами |
|
8/16
портів з інтерфейсами - RS-232
(RS-422/485) |
|
Підтримка
10 Mbps і 100 Mbps Ethernet |
|
Підтримка
TCP Server, TCP Client, UDP
і Real COM мод |
|
Забезпечують підключення до мережі та роблять пристрої з послідовним інтерфейсом
Internet ready |
|
15
KV ESD захист всіх сигналів |
|
|
Підтримка
web і telnet консолей |
|
Підтримка
SNMP MIB-II для
мережевого управління. |
|
|
|
|
|
|
Специфікації |
|
|
 Мережа |
|
|
|
|
|
|
| Вбудований
1.5 KV magnetic
isolation |
|
|
|
|
| Послідовний інтерфейс |
|
|
|
|
RS-232/422/485, 8-pin RJ45 |
|
|
|
|
|
|
|
1
KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5 |
|
|
|
|
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
RS-422:
Tx+, Tx-, Rx+, Rx-, GND
4 дротовим RS-485: Tx+, Tx-, Rx+, Rx-, GND
2 дротовим
RS-485:Data+, Data-, GND
|
|
|
|
|
| 15 KV ESD
для всіх сигналів |
|
|
|
|
| Automatic Data Direction Control
(ADDC™) патентована
технологія МОХА |
|
|
|
|
|
Комунікаційні
параметри |
|
|
|
|
|
|
|
|
|
|
|
|
None, Even, Odd, Space, Mark |
|
|
|
|
|
|
|
| Оптичний
інтерфейс |
|
|
|
Multi mode:
від 0 до 2 km, 1310 nm (62.5/125 µm, 500
MHz*km)
Single mode:
від 0 до 40 km, 1310 nm (9/125 μm, 3.5 PS/(nm*km))
|
|
|
|
|
Multi mode: -20 dBm
Single mode: від 0 до 40 km, 20
dBm |
|
|
|
|
Multi mode:
-14 dBm
Single mode: від 0 до 40 km, 0 dBm |
|
|
|
|
|
-36 to -32 dBm (Single mode); -34 to -30 dBm
(Multi mode) |
|
|
|
|
|
| Програмне забезпечення |
|
|
|
|
Telnet Console,
Web Console (HTTP/HTTPS), Windows Utility |
|
|
|
|
|
ARP, BOOTP, DHCP
Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP,
RFC2217, Rtelnet, PPP, SLIP, SMTP,
SNMPv1/v2c, TCP/IP, Telnet, UDP |
|
|
|
|
|
Disabled,
Ethernet Modem, Pair Connection, Real COM,
Reverse Telnet, RFC2217, TCP Client, TCP
Server, UDP |
|
|
|
|
|
NPort Administration для Windows |
|
|
|
|
|
|
Драйвери Windows Real COM |
|
|
Windows
95/98/ME/NT/2000, WindowsXP/2003/Vista/2008/7/8/8.1/10
(x86/x64), Windows
2008 R2/2012/2012 R2/2016/2019 (x64),
Windows Embedded CE 5.0/6.0, Windows XP
Embedded |
|
|
|
|
|
Kernel versions:
2.4.x, 2.6.x, 3.x, 4.x, and 5.x |
|
|
|
|
|
SCO UNIX, SCO
OpenServer, UnixWare 7, QNX 4.25, QNX 6,
Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac
OS X, macOS 10.12, macOS 10.13, macOS 10.14,
macOS 10.15 |
|
|
|
|
|
Android 3.1.x та
новіших версій |
|
|
|
|
| Функції безпеки |
|
|
|
|
|
|
|
HTTPS, AES-128, RSA-1024,
SHA-1, SHA-256 |
|
|
|
|
|
|
|
|
| Розширені
функції |
|
|
|
Людино-машинний інтерфейс - РКІ і кнопки
управління
Buzzer
Годинник реального часу - Real Time Clock
Таймер - сторож - Watch Dog Timer |
|
|
|
|
|
| Живлення
і навколишнє середовище |
|
|
|
від
0 до 60°C - стандартні
моделі
від -40 до 75°C - Т моделі
від -40 до 85°C
- HV
моделі |
|
|
|
|
|
|
|
від
-20 до 70°C - стандартні
моделі
від -40 до 75°C - Т моделі
від -40 до 85°C
- HV
моделі |
|
|
|
|
480 x 45 x 198 mm
(з "вухами")
440 x 45 x 198 mm (без "вух") |
|
|
|
|
CE:
EN55022 Class A/EN 55024
FCC: FCC Part 15 Subpart B Class A
UL: UL60950-1
TÜV: EN60950-1 |
|
|
|
|
| від
100 до 240 VAC, від 47 до 63 Hz |
|
|
|
Споживання
|
NPort
5650-8/16: 158 mA @ 100 VAC, 102 mA @ 240 VAC
NPort 5650-S-SC-8/16: 164 mA
@ 100 VAC, 110 mA @ 240 VAC
Port 5650-M-SC-8/16: 174 mA @
100 VAC, 113 mA @ 240 VAC
|
|
|
|
Інформація для замовлення |
|
|
|
|
 Звичайне температурне виконання (від
0 до 60°C) |
|
|
| 16-портовий RS-232/422/485 сервер пристроїв, 100-240 VAC
живлення
|
|
|
|
| 8-портовий RS-232/422/485 сервер пристроїв,
100-240 VAC живлення
|
|
|
|
| 16-портовий RS-232/422/485 сервер пристроїв,
10/100BaseF(X), Multi Mode Fiber (SC Connector), 100-240 VAC
живлення
|
|
|
|
| 8-портовий RS-232/422/485 сервер пристроїв,
10/100BaseF(X), Multi Mode Fiber (SC Connector), 100-240 VAC живлення
|
|
|
|
| 16-портовий RS-232/422/485 сервер пристроїв,
10/100BaseF(X), Single Mode Fiber (SC Connector), 100-240 VAC
живлення
|
|
|
|
| 8-портовий RS-232/422/485 сервер пристроїв,
10/100BaseF(X), Single Mode Fiber (SC Connector), 100-240 VAC живлення
|
|
|
Розширене температурне виконання (від
-40 до 75°/85°C) |
|
|
16-портовий RS-232/422/485 сервер пристроїв, 100-240 VAC
живлення
Робоча температура від
- 40 до 75°C
|
|
|
|
8-портовий RS-232/422/485 сервер пристроїв,
100-240 VAC живлення
Робоча температура від
- 40 до 75°C
|
|
|
|
16-портовий RS-232/422/485 сервер пристроїв,
88-300 VDC
живлення
Робоча температура від
- 40 до 85°C
|
|
|
|
8-портовий RS-232/422/485 сервер пристроїв,
88-300 VDC живлення
Робоча температура від
- 40 до 85°C
|
|
|
|
- Посібник зі швидкого встановлення (Quick Installation Guide)
-
Інсталяційний комплект: 1
x rack-mounting kit
- Кабель живлення (для моделей, що
використовують живлення від мережі змінної напруги)
|
|
|
Додаткове приладдя
|
|
|
| RJ45 8-pin в DB9 Male кабель, 150 cm
|
|
|
|
| RJ45
8-pin в DB9 Female кабель, 150 cm
|
|
|
|
| RJ45
8-pin в DB25 Male кабель, 150 cm
|
|
|
|
| RJ45
8-pin в DB25 Female кабель, 150 cm
|
|
|
|
|
|
